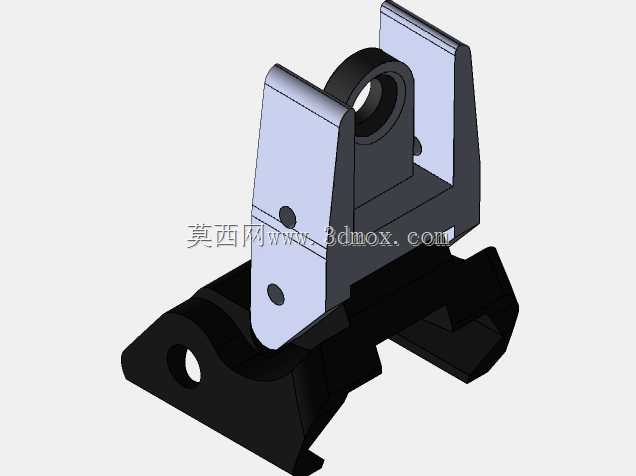

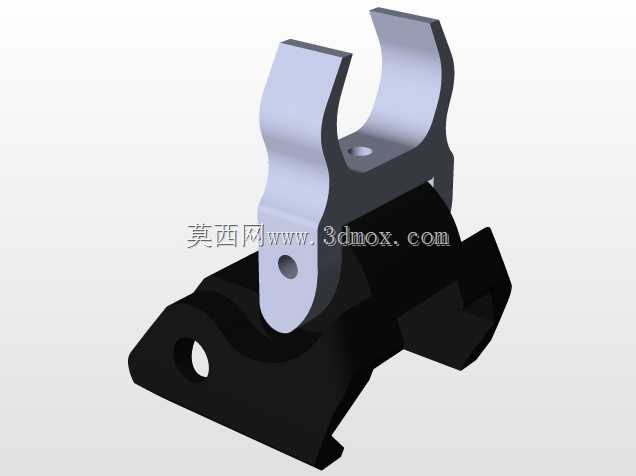

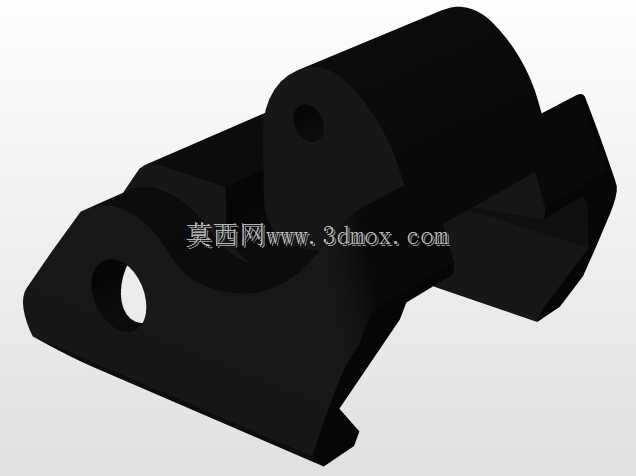

RIS22.5mm枪械机械瞄准基座结构

该零件为适配RIS导轨系统的22.5mm规格机械瞄准装置基座，主要应用于轻武器战术附件加装场景，是airsoft运动器材与民用竞技枪械配件体系中的基础结构件，承担机械瞄具的承载、定位与导轨连接功能，为瞄准组件提供稳定的安装基准，保障射击过程中瞄具的位置精度与结构可靠性。从结构设计来看，主体采用U型开放式主环结构，主环内径匹配22.5mm标准管径的瞄准镜管或配套瞄具外壳，环壁做了等厚薄壁设计，在保证结构夹持刚度的前提下尽可能控制零件重量，适配轻武器附件轻量化的使用需求；主环下方延伸出带横向安装孔的定位支脚，支脚位置的安装孔用于穿设锁紧螺钉，实现与RIS导轨卡槽的锁紧固定，安装孔的孔位公差控制在IT8级精度区间，保证装配后无旷量，避免射击振动导致瞄具偏移。设计过程中优先考虑了实际使用的安装边界：零件整体外轮廓无突出锐边，所有棱边做了R0.5的倒钝处理，避免加装操作时划伤手部，同时不会与周边其他战术附件产生结构干涉；主环的轴向长度经过适配优化，既保证足够的夹持接触面积避免夹持力不足导致瞄具滑动，又不会过度占用导轨安装空间，给其他附件预留足够的加装位置。零件的材质适配方面，结构设计预留了铝材加工的余量，适合采用6061铝合金经CNC铣削成型，表面可做硬质阳极氧化处理提升耐磨性能，结构上没有复杂的倒扣与深腔结构，常规三轴CNC设备即可完成全部加工工序，加工工艺性良好。在实际使用场景中，该基座作为机械瞄具与导轨之间的转接载体，不需要集成瞄具的调节、准星等功能模块，仅承担定位连接作用，因此结构上做了针对性的简化，去除了非必要的功能结构，降低加工难度与制造成本，同时结构强度完全满足实弹射击或airsoft运动中的振动冲击要求，反复拆装后仍能保持安装精度，不会出现定位失效的问题。安装时仅需将支脚卡入RIS导轨的对应卡槽，穿入锁紧螺钉拧紧即可完成固定，操作便捷，不需要额外的专用工装，普通使用者即可快速完成附件的加装与拆卸，适配不同场景下的附件更换需求。
