带防护壳体的机枪内部传动结构设计

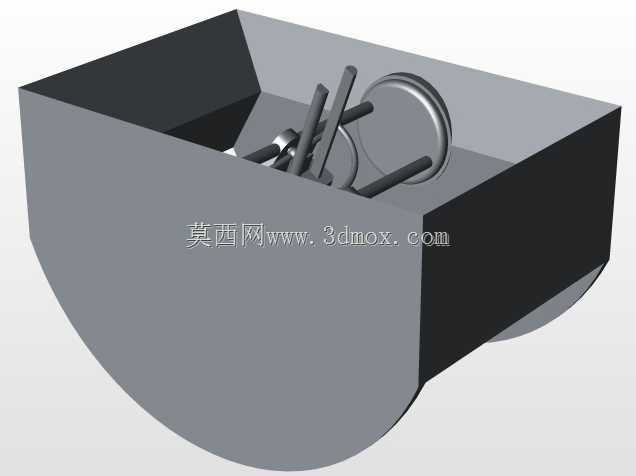

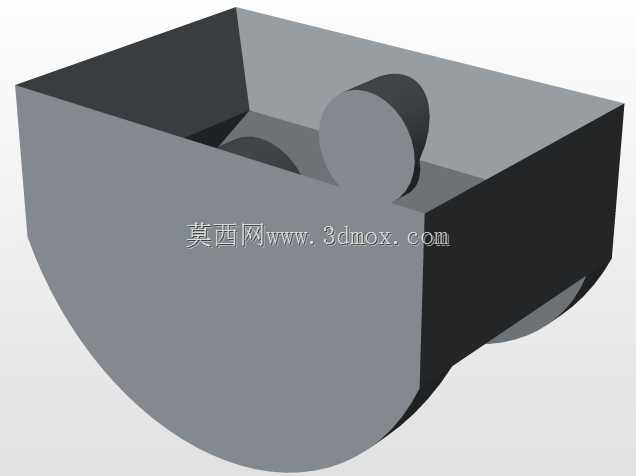

该结构主要面向轻武器装备的结构验证、教学演示场景，可用于枪械原理教学、装备结构仿真验证、战术模拟设备的内部结构参考，在军工装备研发的原理验证阶段、国防教育的教具开发领域都有实际应用价值。设计过程中优先考虑内部传动组件的运行稳定性，将供弹拨杆、转轮传动件、击发联动轴全部集成在半封闭的壳体内，壳体下半部分采用圆弧曲面设计，既可以降低整体结构重量，也能避免内部传动件运行时与壳体发生运动干涉，上半部分的直壁结构预留了供弹路径的安装空间，可适配常规弹链的供弹行程需求。从安装边界来看，壳体外部无突出的尖锐结构，所有传动组件的运动行程都控制在壳体内腔范围，轴向传动杆的伸出端预留了与外部驱动机构连接的接口，接口尺寸匹配常规模拟驱动轴的安装公差，不需要额外做转接加工即可完成装配。功能设计上，内部的转轮组件承担输弹定位作用，拨杆结构的运动行程经过反复校核，可在单循环动作内完成推弹、定位的连贯动作，联动轴的转动角度与击发组件的触发位置做了对应匹配，能保证动作时序的一致性，避免出现卡滞、空行程的问题。壳体的壁厚设计兼顾了结构强度与轻量化需求，直壁段与圆弧段的过渡位置做了圆角处理，可减少应力集中问题，即使在高频次的往复动作下，也能保证壳体结构不会出现形变。设计时没有采用冗余的外部装饰结构，所有外部轮廓都服务于内部组件的防护与安装需求，内腔的让位槽完全匹配各传动件的运动轨迹，不需要额外做二次修配即可完成所有零件的装配，各组件的装配基准统一，拆卸维护时可快速定位各零件的安装位置，适合用于结构拆解教学场景。
