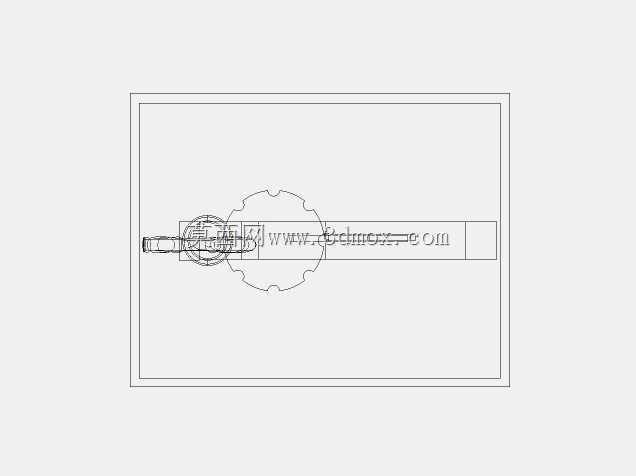

左轮手枪结构三维数模设计

在轻武器结构设计领域，转轮供弹式手持枪械的结构设计一直是机械结构教学、原理验证场景中常用的参考案例，这类结构的三维数模可直接用于结构原理演示、装配关系验证、运动仿真分析等场景，帮助结构设计从业者理解间歇供弹、击发联动这类典型机械动作的实现逻辑。从实际功能维度看，该结构核心围绕转轮式供弹机构展开，区别于弹匣供弹的自动装填结构，其弹巢作为容弹与供弹的核心部件，绕固定轴做间歇回转动作，每次击发前通过扳机联动机构带动弹巢转动固定角度，使对应弹膛精准对齐枪管轴线，完成供弹定位，这套定位机构的配合精度直接决定了击发时的弹道稳定性，设计中需要严格控制弹巢定位槽与定位卡笋的配合间隙，既要保证回转动作顺畅无卡滞，也要保证击发瞬间弹膛与枪管的同轴度误差控制在合理范围内。从设计思路层面拆解，整个结构优先保证动作可靠性，将扳机、击锤、弹巢拨杆、退壳挺的运动时序做了联动匹配：扣动扳机的行程中，首先完成弹巢的回转定位，随后带动击锤后压储能，扳机行程到达末端时击锤释放，撞击击针完成击发动作，整套联动机构的运动副均采用销轴连接，在三维建模阶段需要逐一验证各运动件的行程干涉情况，尤其是击锤回转、弹巢转动、扳机摆动这几个动作的空间边界，避免出现运动死点或结构干涉。外形与安装边界方面，整体结构符合手持握持的人机工程尺寸，握把部分的轮廓曲线贴合手掌自然握持形态，枪管与弹巢的同轴安装面设置有定位止口，保证装配时的同轴度要求，所有外露零件的棱边均做了倒钝处理，避免操作时的锐边划伤，各组件的装配基准统一以扳机销轴为核心基准，减少装配时的累计误差。这类结构数模除了用于原理教学外，也可作为影视道具制作、仿真模型开发的结构参考，建模过程中对每个零件的壁厚、配合公差都做了符合实际加工要求的设定，比如弹巢的弹膛壁厚满足结构强度要求，击发机构的弹簧安装位预留了合理的预压行程，退壳杆的滑动行程匹配弹壳长度，保证退壳动作顺畅，整个结构没有冗余的设计部件，每一处结构都服务于供弹、击发、退壳这三个核心动作，充分体现了轻武器结构设计中紧凑性、可靠性优先的设计原则。
