100毫升大容量胶枪注射器结构设计

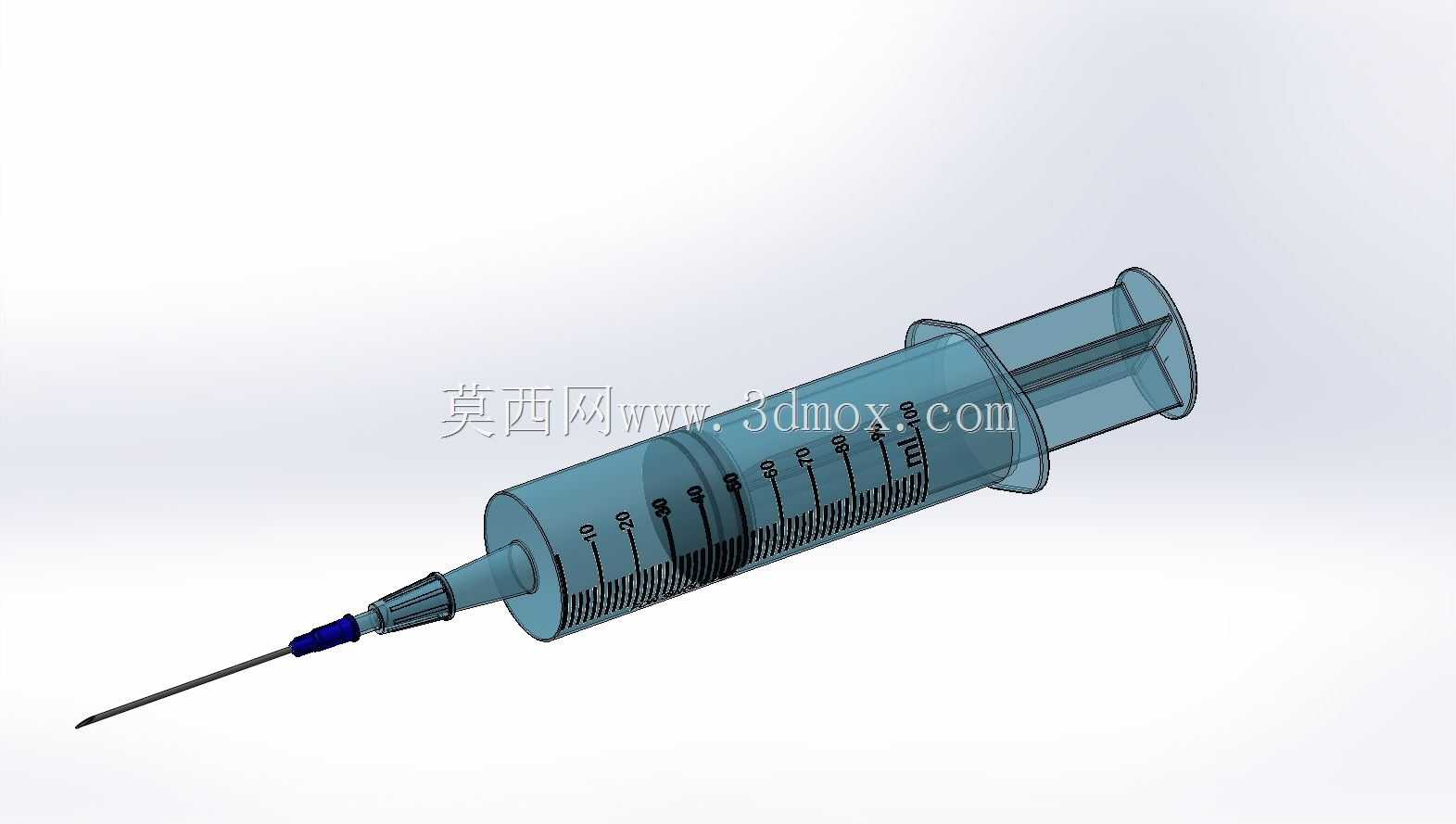

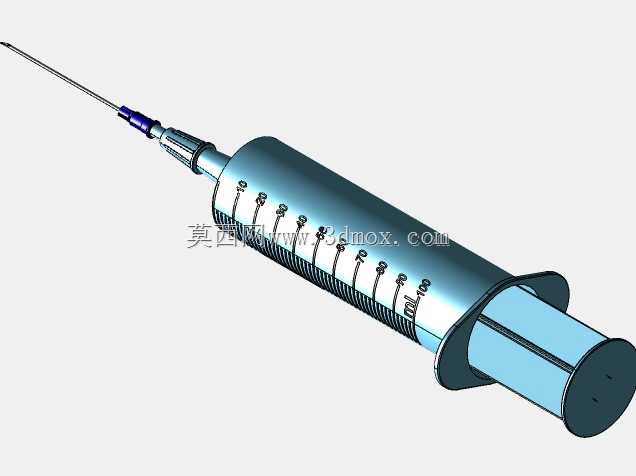

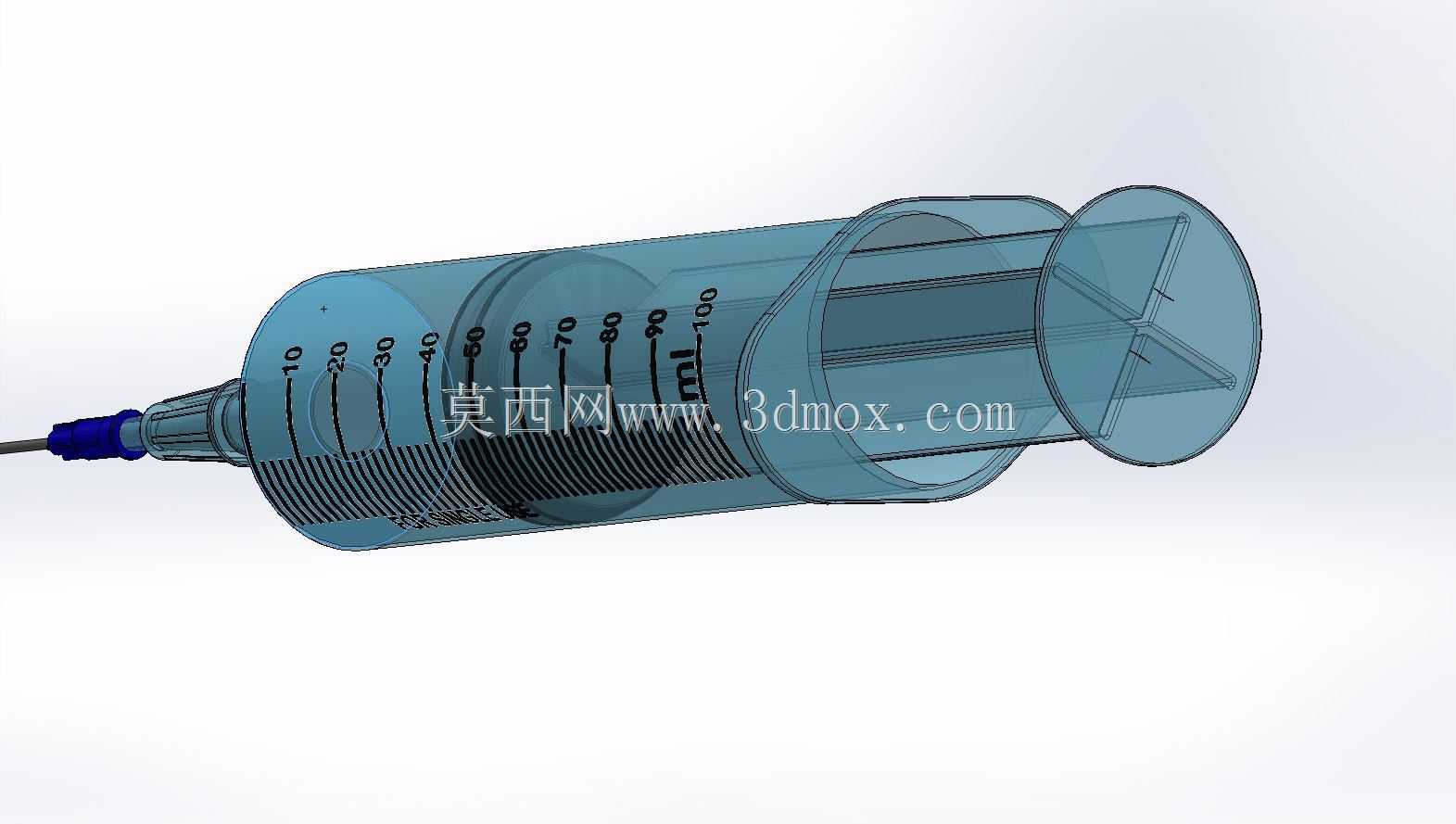

这款100毫升规格的胶枪注射器，主要面向小批量涂胶、实验室试剂定量加注、汽修行业密封胶施涂、手工模型制作注胶等场景设计，相比常规小容量针筒，单次装填可完成更长行程的连续施胶作业，减少反复补料的频次，在缝隙密封、定点注胶、粘稠流体转移等工况下能有效提升操作效率。从结构设计来看，整体沿用医用注射器的成熟柱塞密封结构，针筒外壁做了加厚处理，可承受手动推胶时的侧向挤压力，避免大容积针筒在施力过程中出现筒壁变形漏胶的问题；针筒外壁的刻度线做了凹凸蚀刻处理，即便表面沾附胶液也能清晰辨识剩余容量，方便操作人员精准控制出胶量，适配对注胶量有明确要求的装配工序。针头与针筒的衔接处采用标准鲁尔接头结构，可根据实际使用需求更换不同口径的针头，适配不同粘度的流体——比如加注低粘度溶剂时用细口针头控制流速，涂抹高粘度密封胶时更换大口径平口针头减少出胶阻力，接头处的锥面密封结构可保证承压状态下无渗漏，无需额外加装密封件。推胶柱塞的端部采用双道橡胶密封圈设计，与针筒内壁的配合间隙控制在0.02毫米以内，既保证推胶过程的顺滑无卡顿，又能避免胶液从柱塞边缘反流，在推送高粘度胶体时也能保证推力均匀传递，不会出现柱塞偏斜卡滞的问题。针筒尾部的凸缘结构做了圆弧过渡处理，手动施力时手指贴合处无尖锐棱角，长时间操作也不会产生压痕，凸缘的尺寸适配常规手动胶枪的卡位槽，既可以徒手推注使用，也能安装在标准手动胶枪上实现更大推力的施胶作业，适配不同力度需求的工况。整体外形的最大外径控制在38毫米以内，总长度不含针头为210毫米，可放入常规的工具收纳槽，也能适配多数点胶设备的针筒固定夹具，安装边界兼容现有常规点胶工装的夹持尺寸，无需额外定制适配夹具即可直接替换原有小容量针筒使用。针筒本体采用半透明工程塑料材质，可直观观察内部胶液的剩余量与是否存在气泡，在加注双组份胶液时也能方便观察混合状态，避免气泡混入导致的施胶断缝、粘接强度不足等问题。
