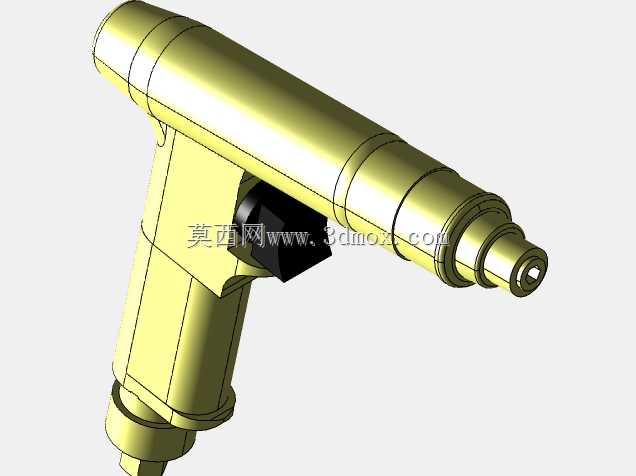

枪式气动拧紧作业工具结构设计

这款枪式气动工具主要面向工业装配线的紧固件拧紧作业场景，在汽车零部件组装、家电生产、五金制品加工、电子设备装配等需要频繁完成螺栓螺母锁紧的工位上，这类工具依靠压缩空气作为动力源，相比电动拧紧工具具备更强的过载耐受能力，长时间高频率作业下不会出现电机过热烧损的问题，适合流水线连续作业的工况需求。从结构设计来看，整体采用手枪式握持布局，握把角度贴合人手自然握持的姿态，作业时手腕无需过度弯折，能有效降低长时间操作的疲劳感；扳机设置在握把与枪身的衔接位置，手指自然弯曲即可触达，触发行程经过合理匹配，轻扣即可实现动力输出，松开即刻断气停转，控制逻辑符合一线操作工人的使用习惯。工具主体的气路通道集成在枪身内部，进气接口设置在握把底部，可匹配常规内径的气动软管，安装时无需额外转接件，直接插入锁紧即可完成气路连接，接口处的密封结构可承受常规作业气压下的泄漏测试，不会出现漏气导致的动力损失。前端输出轴采用标准快换接口设计，可适配不同规格的批头或者套筒，切换作业规格时无需额外工具，直接插拔即可完成更换，能覆盖M3到M8范围内常见紧固件的拧紧需求。设计阶段充分考虑了作业空间的适配性，枪身整体直径控制在合理范围，在狭窄的装配空间内也能顺利伸入作业，不会因为本体尺寸过大出现干涉；整体重量经过配重优化，重心落在握把支撑区域，单手握持时不会出现头重脚轻的下坠感，配合悬挂平衡器使用时，操作移动的阻力更小。内部气动马达的布局沿枪身轴向排布，动力传递路径短，扭矩输出损耗低，壳体采用分段式结构，日常维护时拆开对应段的壳体即可完成叶片磨损检查、密封件更换等保养操作，无需完全拆解整枪，能降低一线运维的时间成本。扳机位置设置有正反转切换的拨块，拇指无需离开握把即可拨动切换旋转方向，满足拧紧与拆卸紧固件的双向作业需求，拨块的阻尼感适中，作业过程中不会因为误触导致方向切换，同时切换档位有清晰的卡位反馈，操作者无需目视即可确认档位状态。
