可拆式气动注射枪固定安装支架

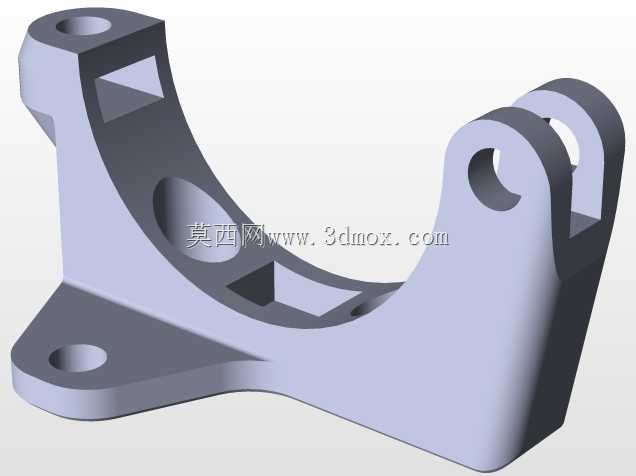

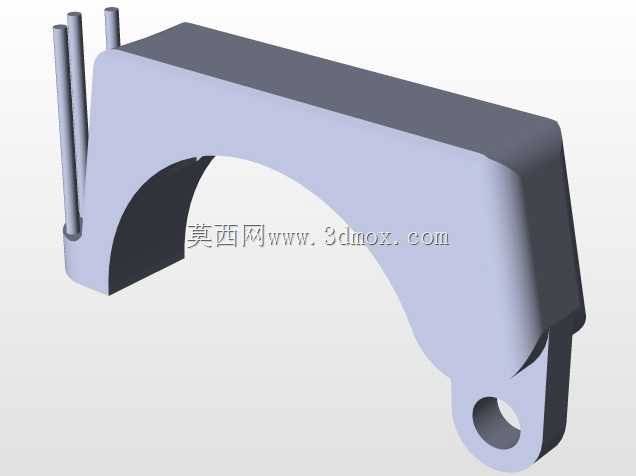

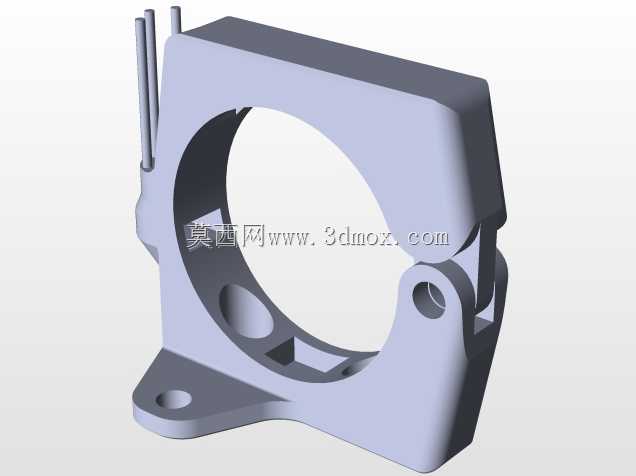

这款固定支架主要服务于车间内气动注胶、气动注脂作业场景，适配常规8020规格气动注射枪的安装固定需求，解决手持作业长时间操作疲劳、注胶位置偏移的问题，常见于小型零部件装配线、设备维保工位的定点注油注胶工序中。从结构设计来看，主体采用环抱式开口结构，环形内腔匹配注射枪主体的圆柱外形，接触区域做了贴合弧度处理，避免硬接触刮伤枪体外壁，同时保证装夹后无径向窜动。支架一侧集成了铰链开合结构，无需将注射枪端部管线全部拆卸即可完成枪体的拆装更换，相比传统全环抱固定式支架，换枪作业的效率提升明显，适配多枪轮换作业的工位需求。与铰链对应位置设置了简易锁紧机构，通过M8螺栓即可完成铰链的锁止与松脱，锁止后支架整体刚性满足气动注射作业的反作用力承载要求，不会出现作业过程中支架开合、枪体晃动的问题。底部设置带安装孔的延展安装脚，两个安装孔的孔位间距适配常规工业铝型材的槽距，可直接固定在型材工作台、设备机架立面或者移动作业小车上，安装脚与支架主体做了加强筋过渡，避免长期受力出现安装脚断裂的问题。支架上部预留的两个细杆结构为管线导向柱，可将注射枪连接的气管、胶管沿导向柱排布，避免管线缠绕干涉枪体拆装，也能减少作业过程中管线被拉扯导致的接头松脱问题。设计过程中充分考虑了3D打印加工的工艺特性，所有转角位置均做了圆角过渡，无小于1.5mm的薄壁结构，无需额外支撑即可完成打印成型，打印完成后仅需简单去除毛刺即可装配使用，铰链位置的配合间隙预留了0.2mm的打印公差余量，打印后无需二次打磨即可实现顺畅开合。整体安装边界紧凑，不会占用过多工位空间，环抱内腔的直径尺寸匹配主流8020规格气动注射枪的主体外径，锁紧后可承受气动注射时最大8bar气压带来的反冲力，保证注胶位置的精度稳定。
