M1911手枪前瞄准镜机械结构设计

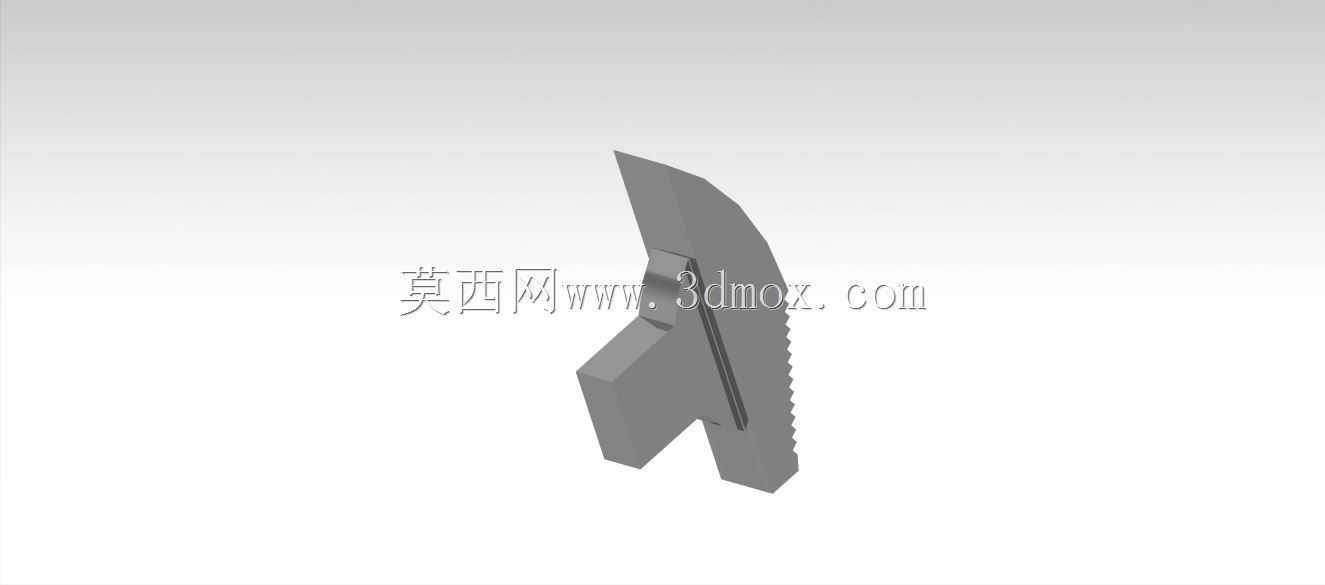

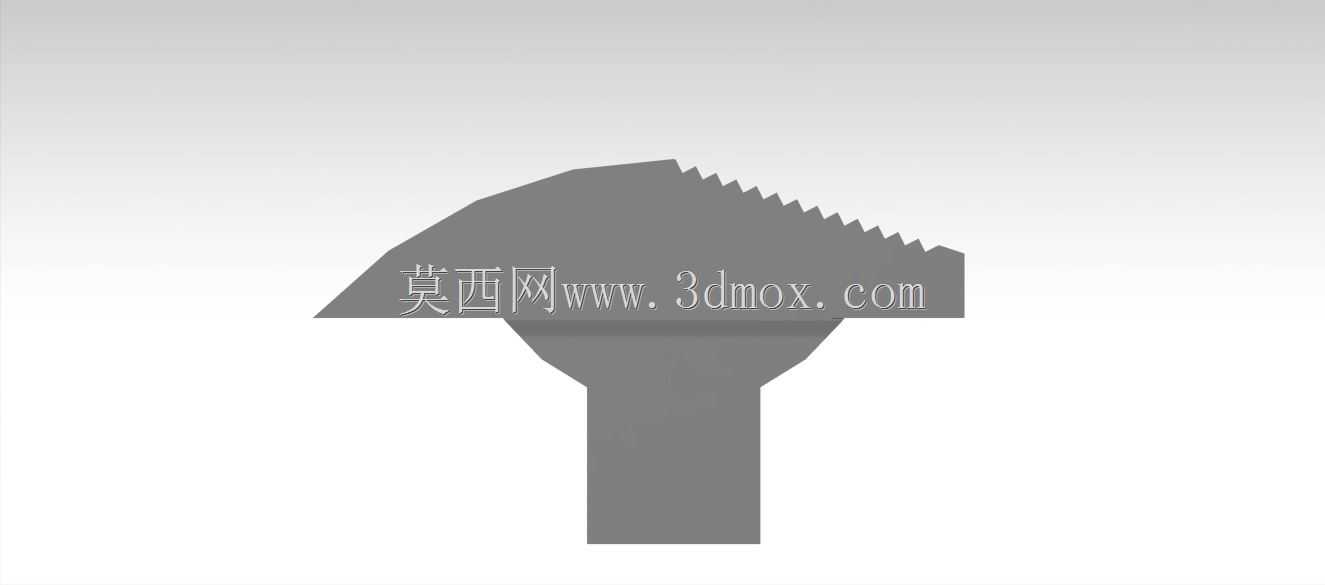

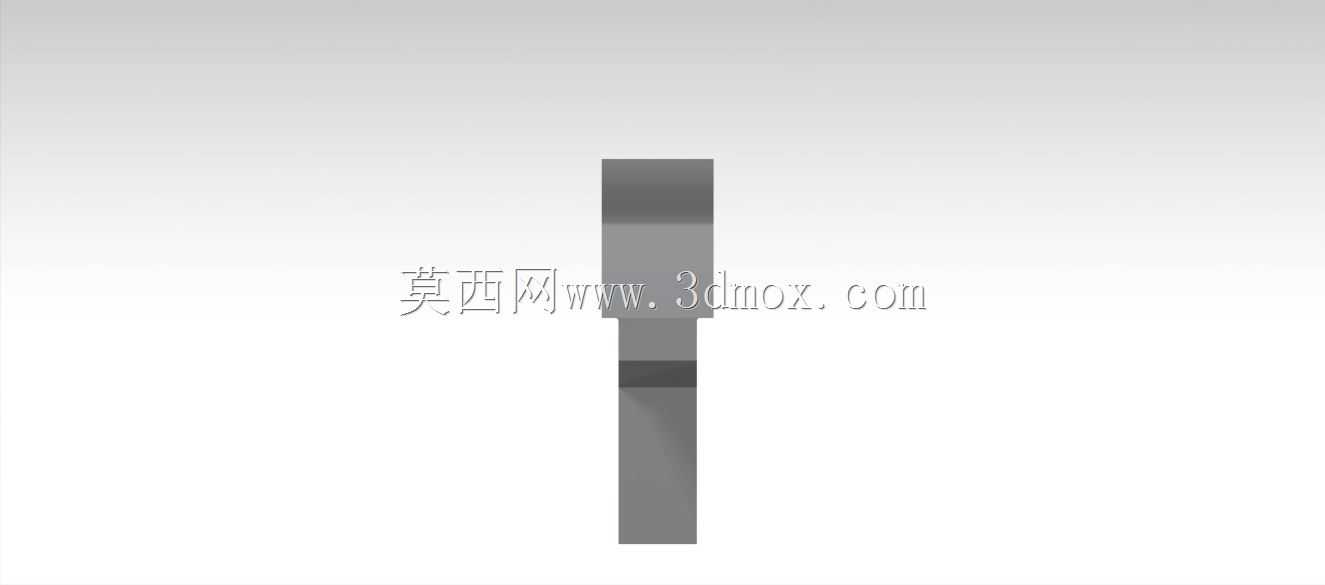

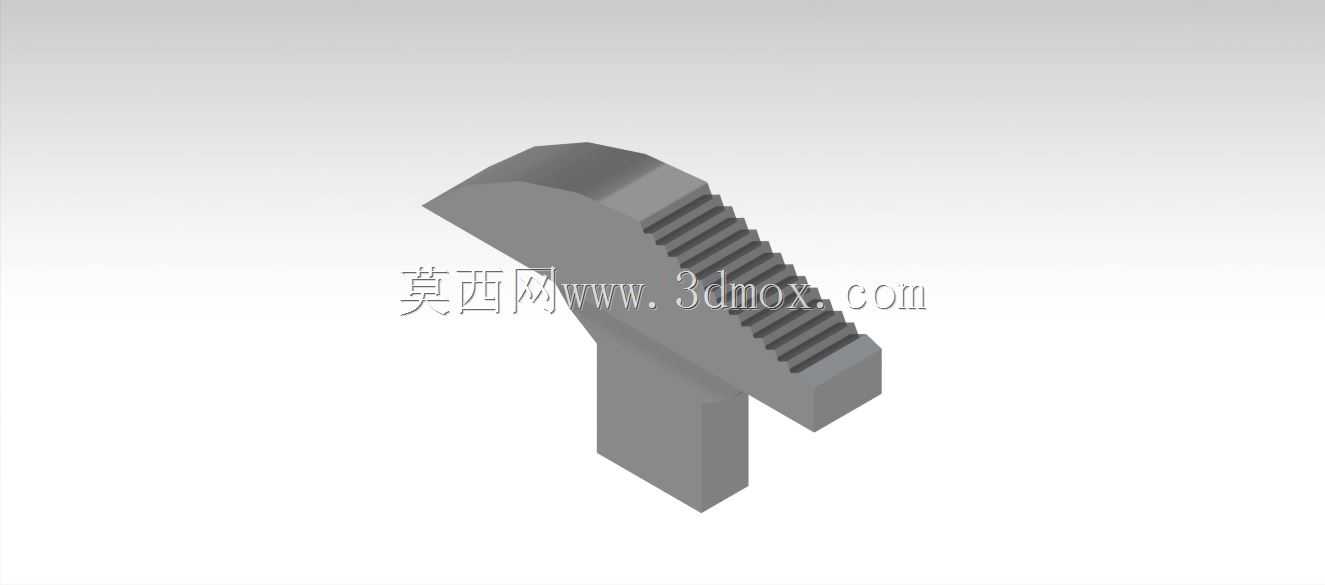

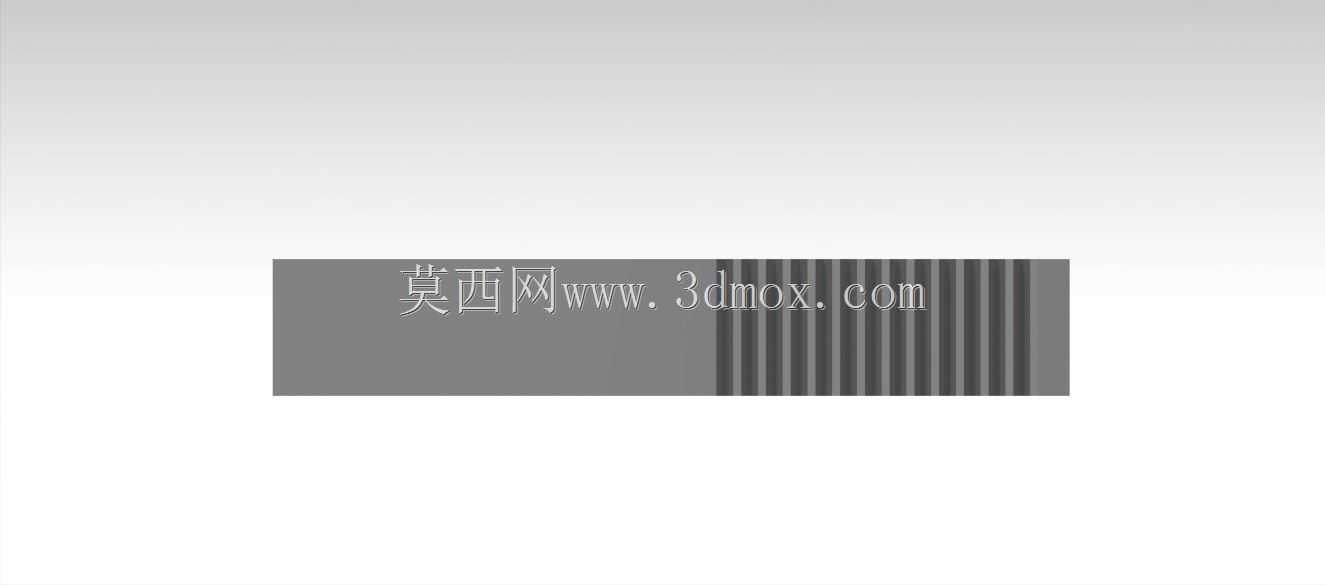

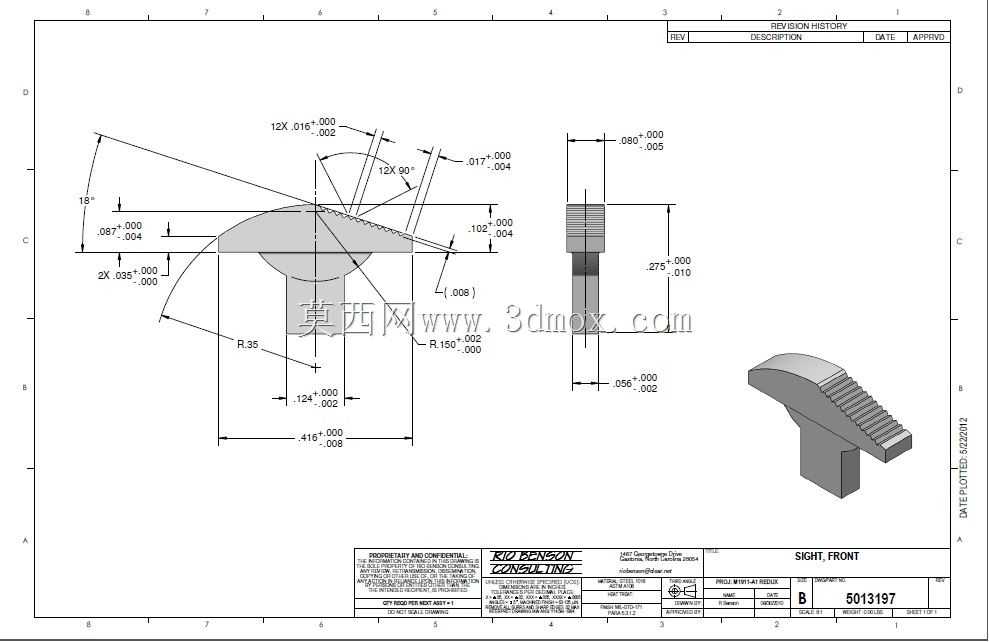

这款前瞄准镜是M1911系列手枪的核心瞄准组件，主要装配在手枪套筒前端的准星安装位，是枪械机械瞄具系统的重要组成部分，在实际使用中承担着近距离快速瞄准、弹道前置校准的核心作用，适配多数复刻版M1911-A1型号手枪的改装与原厂装配场景，在民用射击运动、枪械配件复刻生产、战术配件改装领域都有明确的应用需求。从结构设计逻辑来看，整个零件采用一体化切削成型思路，下部为带外螺纹的柱状安装段，螺纹段的尺寸公差严格控制在千分级精度范围，安装时可通过螺纹旋入套筒前端预设的安装孔内，配合底部的锁紧结构实现牢固固定，避免射击过程中因后坐力冲击出现准星偏移、松动的问题，安装段的长度经过精准核算，旋入后不会突出套筒内壁影响枪械内部构件的往复运动。上部的瞄准工作面做了倾斜角度的切削处理，多个工作面的角度公差控制在0.5度以内，其中正对射手的瞄准棱边做了锐边处理但保留微小圆角，既保证瞄准过程中棱边的清晰辨识度，又避免日常携行、拆装过程中棱边过度磨损导致瞄准基准偏移。零件上的多个圆弧过渡面采用R值精准控制，比如根部的R5圆弧过渡，既可以降低安装位置的应力集中，提升零件在反复后坐冲击下的结构强度，又能减少与套筒安装位的装配干涉，保证装配贴合度。从尺寸边界来看，整个零件的总高度控制在适配套筒前端空间的范围内，最大宽度不会超出套筒两侧轮廓，避免携行过程中勾挂衣物、装具，上部瞄准部分的宽度经过优化，在保证瞄准辨识度的前提下尽可能缩小迎风面积，降低野外环境下横风对射击精度的微小影响。设计过程中对各个工作面的粗糙度也做了对应要求，瞄准棱边的粗糙度要求更高，保证光线照射下能形成清晰的瞄准参照，安装螺纹段的粗糙度则兼顾螺纹配合的顺滑度与锁紧后的摩擦力，不需要额外增加防松胶即可满足常规使用场景下的固定需求。整个零件的结构没有多余的冗余设计，所有几何特征都服务于安装固定、瞄准基准、抗冲击耐用这三个核心需求，在建模过程中所有尺寸链都从安装基准面出发进行核算，保证加工完成后零件的瞄准基准点与枪管轴线的高度差、前后位置差都符合设计要求，不需要额外修配即可直接装配使用，适配常规的五金切削加工工艺，可通过CNC铣削、精密铸造后精加工等方式实现批量生产。
