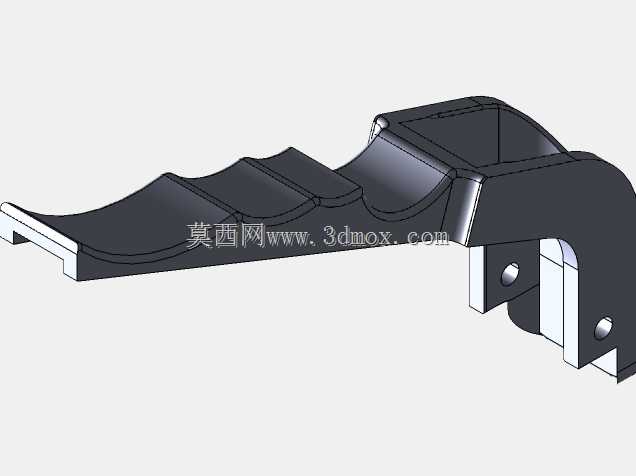

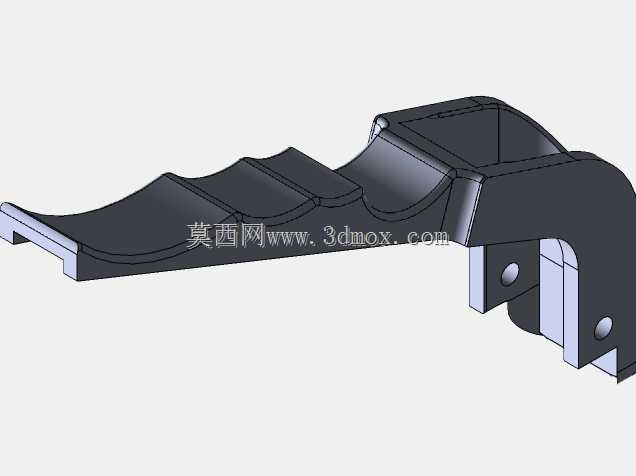

HURCO压缩枪V2结构件三维设计

这款压缩枪配套结构件，主要适配气动压缩类工具的枪身主体承载需求，在工业装配、五金加工、汽修维保等场景中，作为压缩枪的核心受力框架部件使用，承担握持受力、内部组件定位、外接管路衔接的多重作用。从实际使用场景来看，这类部件常应用在需要持续施加压紧力、夹持力的工位，比如生产线工件压合、汽修环节密封件压装、五金加工时工件临时固定等工况，日常使用中需要承受反复的握持按压力、内部气压传导的反冲力，同时还要适配不同操作人员的握持习惯，保证长时间操作的疲劳度可控。

设计过程中优先考虑了受力路径的优化，整体采用弧形贴合手掌的轮廓走向，握持段设置了多段内凹的指位贴合曲面，每段曲面的弧度都匹配成年人手指自然弯曲的形态，避免棱角对手部的硌压，同时在受力集中的衔接位置做了加厚的加强筋结构，筋位走向完全顺着受力传导方向布置，既不会额外增加过多的结构重量，又能保证反复受力下不会出现应力断裂的问题。部件的安装端设置了两个同轴的定位销孔，孔位公差按照过渡配合的要求设计，能够和枪身内部的气动阀芯组件、扳机联动结构精准对接，安装时不需要额外做修配调整，就能保证扳机按压行程的顺畅，不会出现卡滞、行程虚位过大的问题。

从安装边界来看，该部件整体为长条形悬臂式结构，握持段向外延伸的长度符合常规手动工具的操作力臂要求，既不会因为力臂过短导致操作费力，也不会因为力臂过长导致结构刚性不足，按压时出现形变晃动。部件的内侧设置了多段弧形避让槽，用来容纳内部的气路通道、复位弹簧等组件，槽位的深度和宽度都按照内部组件的最大外轮廓预留了合理的装配间隙，同时在槽体边缘做了圆角过渡，避免装配时刮伤内部的密封胶管，造成气压泄漏的问题。部件的表面没有多余的装饰结构，所有的曲面过渡都服务于功能需求，外侧的平整面可以用来粘贴品牌标识或者操作提示标贴，不会因为曲面起伏导致标贴起翘脱落。在和其他部件的衔接位置，设计了嵌入式的卡扣定位结构，装配时可以先通过卡扣实现预固定，再通过紧固件完成最终锁紧，大幅提升装配环节的效率，减少装配时的对位调整时间。
