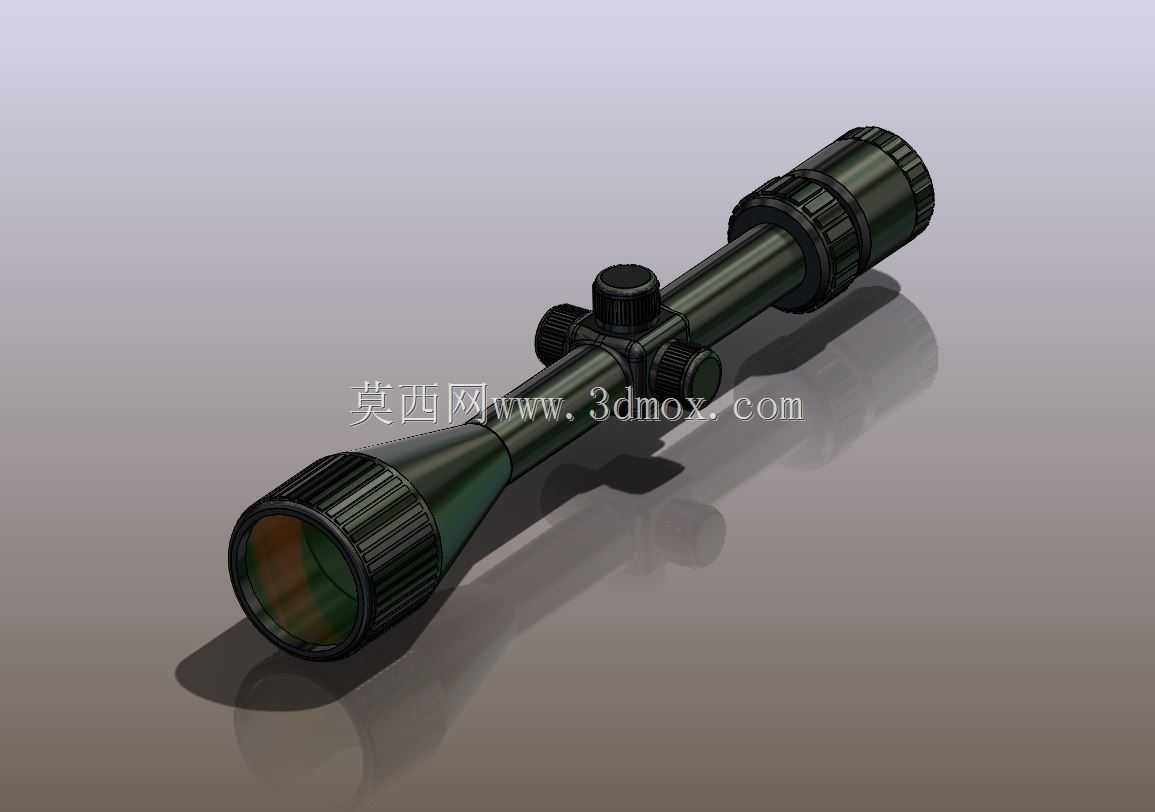

带30mm管径60mm物镜的步枪瞄准镜结构

这款瞄准镜的结构设计首先围绕户外狩猎、竞技射击场景的实际使用需求展开，核心功能是为使用者提供远距离目标的清晰观测与弹道修正辅助，帮助射手在不同光照环境下快速锁定目标、提升射击精度。从结构设计思路来看，整体采用同轴镜筒布局，主镜筒设定为30mm管径，相比传统25.4mm管径的产品，能够预留更大的内部调节行程，适配更高倍率的光学组件，同时提升镜筒整体的结构刚性，降低射击过程中后坐力带来的结构形变，保证光轴稳定性。前端物镜口径设置为60mm，大口径物镜能够在弱光环境下收集更多进光量，让晨昏时段的狩猎场景下也能获得清晰的成像效果，物镜端预留了遮光罩安装接口，可避免强光直射物镜产生眩光干扰观测。镜身中部设置了两处调节旋钮，分别对应弹道高低修正与风偏修正，旋钮采用带阻尼的档位结构，每一档位对应固定的调节量，射手可根据射击距离、横风参数快速调整瞄准点，旋钮外侧设计有防滑滚花，即使佩戴战术手套也能精准操作。镜身后端的目镜组采用旋升式视度调节结构，可适配不同视力情况的使用者，目镜外圈同样设计有防滑纹理，调节时的阻尼感均匀，不会出现松动走位的情况。安装边界方面，镜身的安装基准面为圆柱面，适配标准的30mm管径瞄准镜夹具，可安装在带有皮卡汀尼导轨的枪械上，安装时需保证镜身轴线与枪管轴线平行，避免出现弹道偏差。镜身外部做了哑光氧化处理，既能够提升表面耐磨性能，也能避免反光暴露使用者位置。内部光学组件采用多组消色差透镜组合，通过隔圈保证透镜之间的同轴度，镜筒内部设计有消光螺纹，减少内部杂光反射提升成像对比度。整体结构在保证光学性能的前提下，尽可能控制了整体重量，避免加装后导致枪械重心过度前移影响握持手感，镜身的壁厚经过受力校核，能够承受大口径步枪射击时的连续后坐冲击，不会出现透镜移位、调节失效的问题。
