深孔加工用枪钻刀具结构三维设计

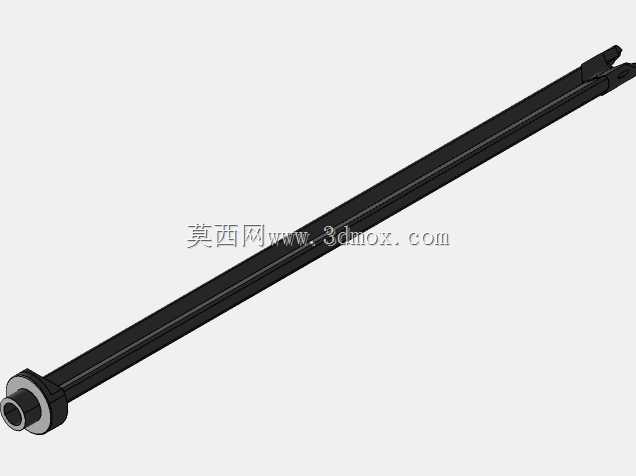

在深孔加工场景中，枪钻是解决长径比超过10倍的精密孔加工核心刀具，常见于液压阀块油路孔、发动机曲轴油道、航空航天结构件深孔、医疗器械细长孔等加工工序，这类加工场景对孔的直线度、表面粗糙度、孔径公差有着极高要求，普通麻花钻因排屑空间不足、冷却润滑难以抵达切削刃，无法完成这类大长径比孔的稳定加工。这款枪钻的整体结构采用单切削刃配合V型排屑槽的经典布局，刀头部分与刀杆采用刚性连接结构，尾部设置标准连接接口，可适配主流深孔钻床的刀柄装夹需求，安装时需保证刀杆轴线与机床主轴回转轴线的同轴度误差控制在0.02mm以内，避免高速钻削时出现刀杆振颤，影响孔壁加工质量。从结构设计逻辑来看，刀杆部分采用细长空心结构，内部通腔用于输送高压切削液，钻削过程中高压切削液从尾部接口注入，直达头部切削区域，一方面完成切削刃的冷却降温，避免硬质合金刀头因持续高温出现磨损加剧的问题，另一方面将切屑从V型排屑槽中反向冲出，避免切屑在深孔内部堆积造成堵屑、刀头崩损的故障。切削刃部分采用单刃不对称设计，通过合理分配内外刃的切削角度，让钻削过程中径向力保持平衡，保证钻孔的直线度，导向条的设置则在钻削过程中紧贴已加工孔壁，起到导向支撑作用，抵消钻削时的径向偏移，无需额外加装导向套即可完成一定深度的精密孔加工。从安装边界来看，这款枪钻的尾部连接端采用标准圆柱接口，外径尺寸与常规深孔钻床的夹持套内径匹配，装夹时夹持长度需不小于尾部接口长度的三分之二，保证高速旋转时的装夹刚性，刀杆部分的外径略小于加工孔径，预留出足够的排屑空间与切削液回流通道，避免刀杆与孔壁发生摩擦刮蹭。实际加工应用中，这款枪钻可适配碳钢、合金钢、铝合金、铸铁等多种材质的钻削加工，针对不同材质可调整切削液压力与进给参数，加工铝合金时可适当提高进给速度，切削液压力控制在2-3MPa即可满足排屑需求，加工高强度合金钢时则需降低进给量，将切削液压力提升至4-6MPa，保证切屑顺利排出，同时控制切削温度在合理区间。刀头的切削角度经过优化，外刃后角设置为8-12度，内刃后角略大于外刃，减少切削过程中的摩擦阻力，刀尖偏心量的设置则保证钻削时的定心性能，避免入钻时出现孔位偏移，入钻阶段可采用较低的转速与进给量，待导向条完全进入工件后再切换至正常加工参数，能有效提升孔位入口处的加工精度。
