创意螺旋结构玩具枪功能组件设计

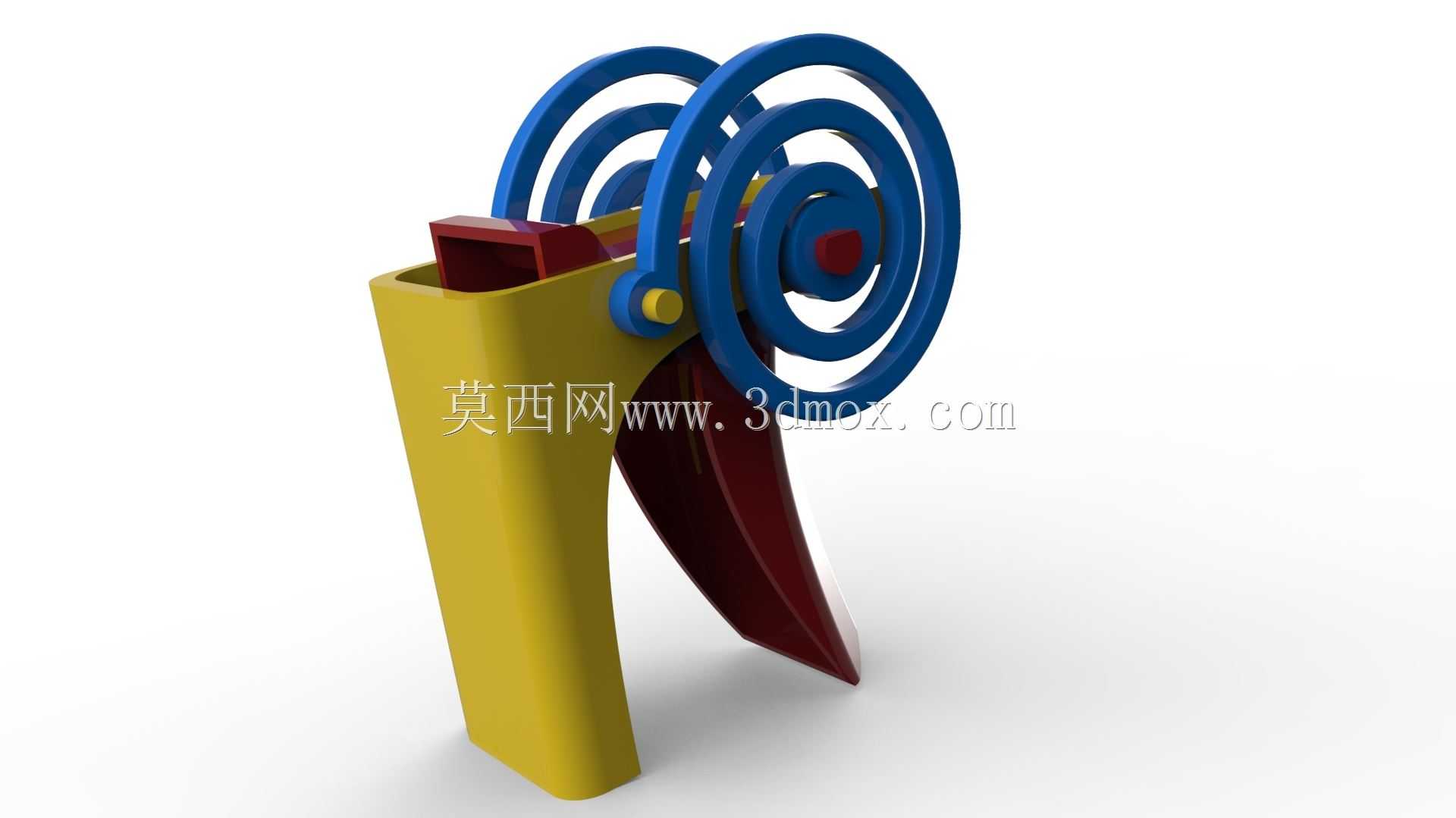

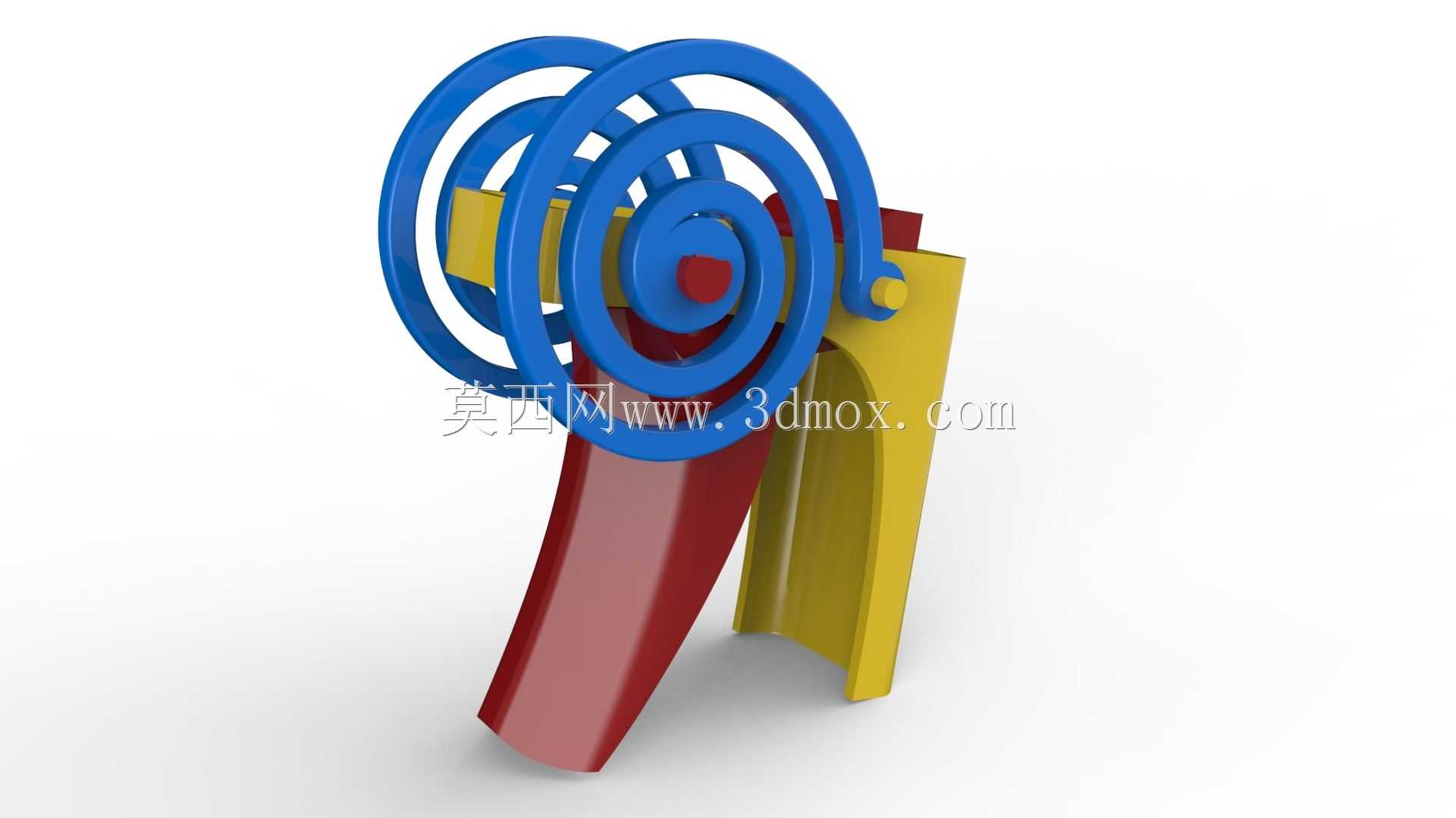

这套螺旋结构的玩具枪组件，主要面向桌面拼装玩具、科教结构演示场景使用，既可以作为拼装类玩具的功能组成部件，也能作为机械结构教学的具象演示载体，帮助学习者理解同轴嵌套、环形限位这类基础结构的实际运作逻辑。从结构设计逻辑来看，前端的多层同轴蓝色螺旋环并非装饰性结构，每一层环体都预留了对应的转动限位槽，相邻环体之间通过侧边的凸点卡扣实现逐级联动，转动最外层环体时可以带动内层环体按固定角度差同步收展，模拟类似转轮玩具的上膛联动反馈，环体中心的红色凸台是整个螺旋组的定位转轴，所有环体都绕该凸台做同轴转动，装配时需要保证各环的同轴度公差控制在0.2mm以内，避免转动时出现卡滞、剐蹭的问题。握把部分采用红、黄双色分体式结构，两个握把片内侧都预留了对应螺旋组件的安装卡槽，螺旋组的转轴两端直接卡入握把片顶端的定位孔内，不需要额外的紧固件就能完成前端结构的固定，握把片的曲面完全贴合日常握持的手掌弧度，边缘做了R2以上的圆角处理，避免拼装或把玩时出现锐边划伤的问题。从安装边界来看，整套组件装配完成后整体宽度不超过120mm，高度不超过180mm，握把部分的厚度控制在35mm，适配常规桌面拼装玩具的尺寸规格，不需要额外预留过大的安装空间。设计时特意将所有拼接结构都采用卡扣式连接，没有使用胶水、螺丝这类额外连接件，既降低了拼装门槛，也方便后续拆解调整结构，各零件的壁厚都控制在1.8-2.5mm之间，兼顾结构强度与注塑成型的工艺可行性，避免出现壁厚不均导致的缩痕、翘曲问题。需要注意的是，这套组件属于结构测试版本，螺旋环的联动阻尼还未做最终优化，部分环体的卡扣配合公差偏紧，直接用于3D打印时可能出现装配过紧的问题，需要根据实际打印材料的收缩率对卡扣尺寸做0.1-0.15mm的间隙补偿，才能保证转动顺畅。
