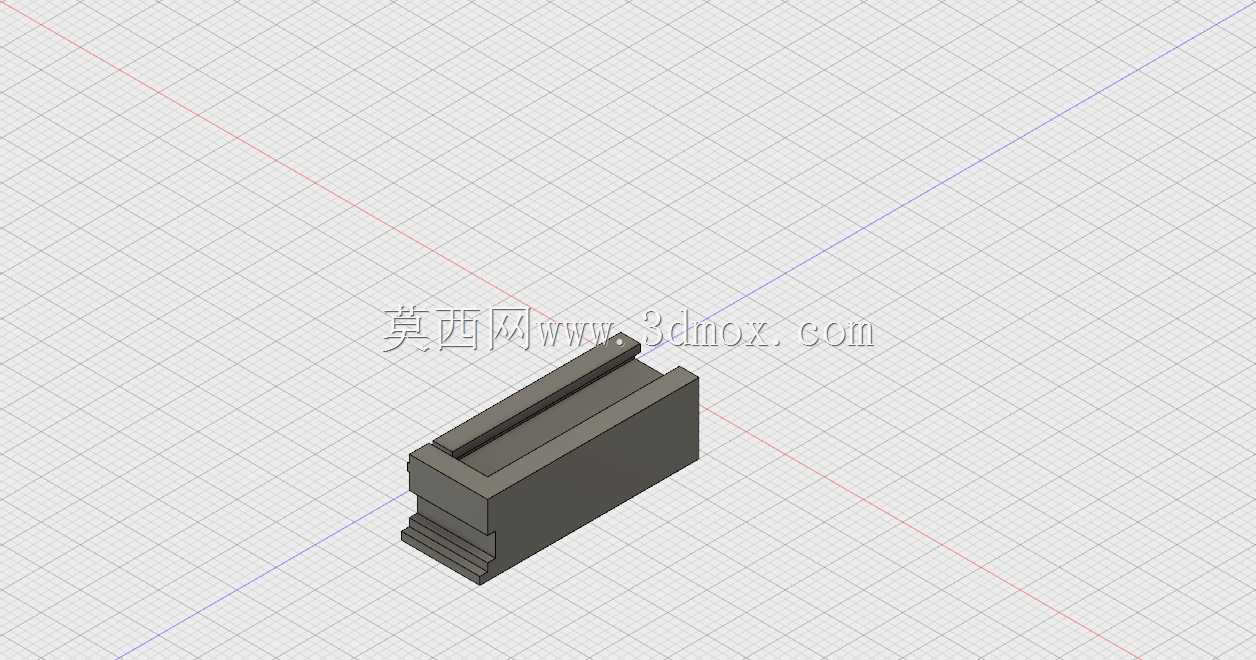

枪械用磁性材料测试工装结构设计

在枪械零部件的性能验证环节，磁性材料的适配性测试直接关系到枪械在复杂电磁环境、带磁作业场景下的动作可靠性，尤其是涉及导磁部件与非导磁部件的装配间隙、磁吸力阈值、剩磁影响范围的验证，都需要专用的定位结构来完成试样的固定与测试点位对齐。这款结构的设计初衷，就是解决枪械磁性材料测试过程中试样装夹偏移、测试面贴合度不足、重复装夹定位误差超差的实际问题，区别于通用平口钳的多点夹持方式，该结构采用单侧定位槽加端部抵靠的装夹逻辑，针对枪械常用磁性材料试样的长条状外形特征，在主体上加工出与试样宽度公差匹配的导向滑槽，试样滑入槽内后可自动完成X、Y两个方向的定位，仅需在端部设置限位挡块即可完成Z向的位置锁定，无需额外的夹紧力施加，避免了夹持力过大导致的薄型磁性试样变形，也消除了夹具本身导磁材质对测试结果的干扰。从安装边界来看，该结构的底部预留了与通用测试平台T型槽匹配的安装凸台，可直接固定在磁性能测试仪的工作台面上，整体外形的长宽高尺寸控制在测试设备的有效测试行程范围内，不会出现结构超出设备测试腔、干涉测试探头移动的问题，滑槽的深度根据常规测试试样的厚度设计为可覆盖0.5mm到5mm厚度的试样装夹，端部的挡块采用快拆式设计，更换不同长度试样时仅需插拔定位销即可完成挡块位置调整，无需拆卸整个工装。在实际应用场景中，该结构可配合磁通计、磁吸力测试仪完成枪械用磁性钢材、磁屏蔽材料的剩磁检测、磁导率测试、吸附力验证等多项测试项目，结构本身采用无磁硬质合金加工而成，长期使用不会出现磨损导致的定位槽尺寸超差，也不会被测试过程中的外加磁场磁化，避免了工装带磁影响后续测试结果的准确性。设计过程中特意将滑槽的侧壁加工出0.1度的拔模斜度，既保证了试样滑入时的顺畅性，又能让试样测试面与测试探头的贴合间隙控制在0.02mm以内，满足高精度磁性能测试的贴合度要求，结构底部的安装凸台两侧设置了避让槽，可适配不同规格的T型螺栓固定，无需额外加工转接板即可在多数通用磁性能测试设备上完成安装，针对部分需要在高低温环境下完成的磁性材料测试，该结构的材质线膨胀系数与测试平台材质接近，在-40℃到80℃的测试温度区间内，定位槽的尺寸变化量不会超出测试允许的定位误差范围，可稳定完成极端环境下的材料测试装夹需求。
