气枪用旋转式供弹弹匣结构设计

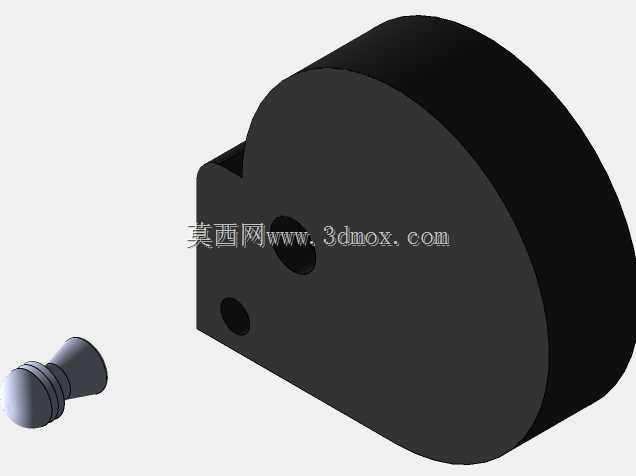

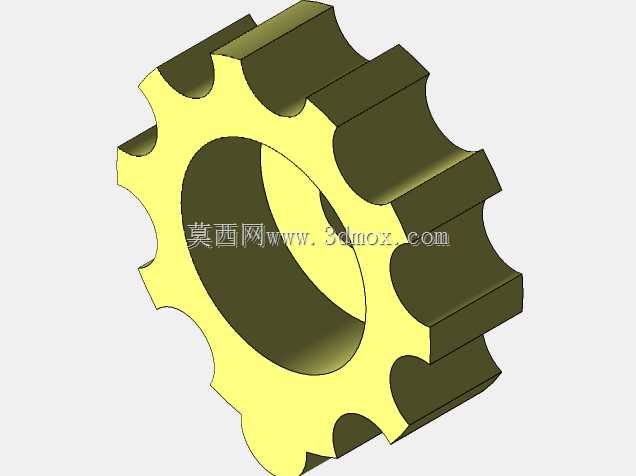

这款旋转弹匣主要适配低压气动类休闲射击器材，作为供弹核心部件承担储弹、有序供弹的功能，替代传统直列式弹匣的布局局限，在紧凑的安装空间内实现更高的储弹容量，同时降低供弹过程中的卡弹概率。从实际使用场景来看，这类旋转弹匣多用于手持式气动发射器，安装位置位于发射器机匣侧下方，安装时需匹配机匣对应的供弹口定位槽，通过侧面两个定位孔完成与机匣的销接固定，安装边界需保证旋转弹轮外缘与机匣内壁预留0.2mm的活动间隙，避免旋转过程中出现剐蹭卡滞。设计过程中优先考虑供弹路径的顺畅性，整体采用半圆弧包覆式外壳，内部旋转弹轮的容弹槽尺寸完全匹配对应规格弹丸的外形轮廓，图中附带的弹丸为软质锥形弹，容弹槽的锥度与弹丸尾部锥度保持一致，保证每发弹丸在弹轮旋转到供弹位时，轴线与枪管轴线完全重合，避免供弹偏差导致的弹道偏移。外壳侧面设置的两个通孔分别为棘爪定位孔和扭簧安装孔，棘爪结构用于保证弹轮每次旋转的角度固定为单格容弹槽的分度角，扭簧则为弹轮提供旋转驱动力，在每次击发完成后，枪机后坐过程中带动棘爪脱开，弹轮在扭簧作用下旋转一格，将下一发弹丸对准供弹口，枪机复进时将弹丸推入枪管完成待击。外形设计上，外壳的圆弧段完全覆盖内部弹轮的旋转范围，平直段则贴合机匣的安装平面，整体外轮廓没有突出的锐角，避免使用过程中勾挂衣物或者其他装具。结构壁厚根据受力情况做了差异化设计，安装定位孔周边壁厚加厚1.5mm，承受销接的挤压应力，弹轮的容弹槽之间的隔片厚度控制在0.8mm，在保证结构强度的前提下尽可能提升储弹密度，外壳与弹轮之间的配合间隙控制在0.15mm，既保证弹轮转动灵活，又避免弹丸在储弹槽内出现歪斜。实际装配过程中，需先将扭簧预装在弹轮中心轴位，预紧扭簧2到3个分度角的角度，保证弹轮始终有向供弹位旋转的驱动力，再将棘爪装入外壳对应的定位孔，最后通过端盖将整个结构封合，端盖与外壳采用卡扣加少量粘接的方式固定，避免使用过程中端盖松脱导致内部零件散落。这类旋转供弹结构相比传统直排弹匣，在相同的安装长度下储弹量可以提升40%左右，同时供弹过程中弹丸不需要经过较长的供弹坡道，供弹一致性更好，适合对射击精度有一定要求的休闲射击场景使用。
