外螺纹带端面槽气枪连接底座结构

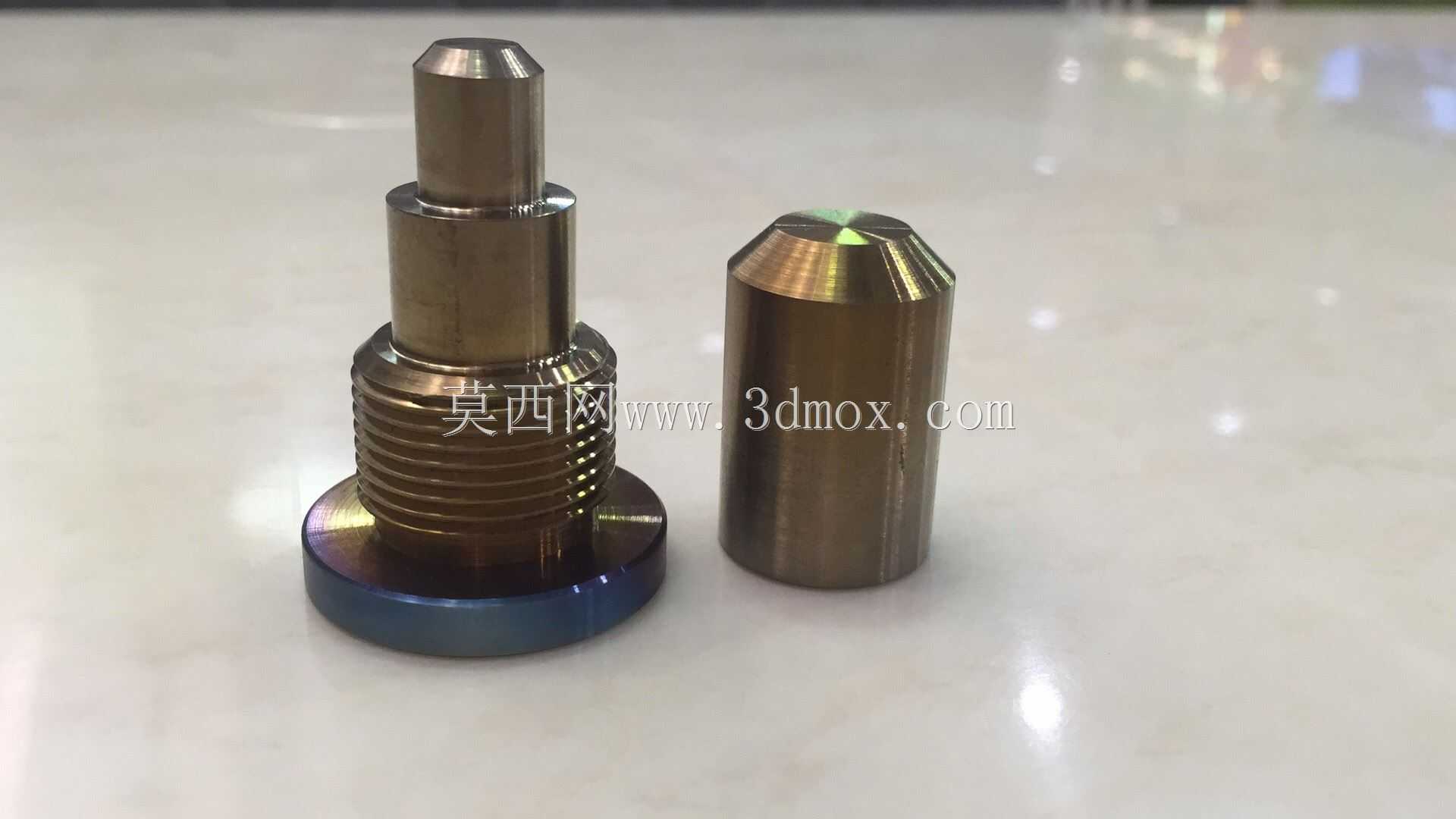

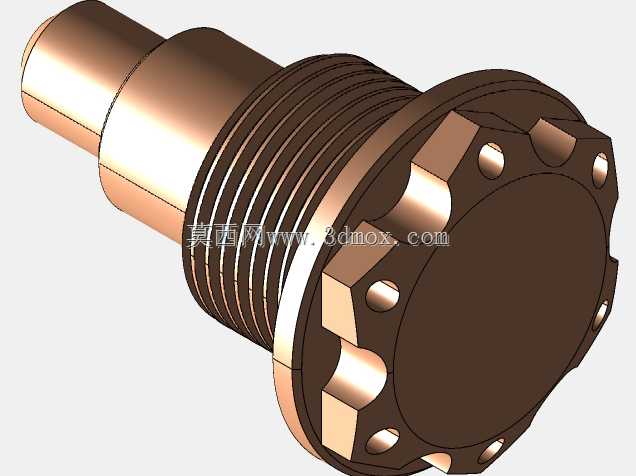

该零件作为气动系统中气枪的终端连接基座，主要应用在工业装配线、汽修工位、机加工车间的压缩空气管路末端，承担气路导通、枪体定位、密封承压的核心作用，是手持气动吹扫工具与固定管路衔接的关键受力零件。从结构设计逻辑来看，零件左端采用阶梯光轴结构，最外端小直径轴段用于插入气枪手柄的内嵌胶管，轴肩位置做了R0.3的圆角过渡，避免装配时割伤密封胶管，中间光轴段的外径与气枪手柄内孔做H7/h6间隙配合，保证装配后枪体不会出现径向晃动，光轴段末端设计了环形凹槽，可加装O型密封圈阻断压缩空气从配合间隙泄漏。零件中段设置连续外螺纹结构，螺纹规格采用常规气动管路通用的管螺纹，牙型角55度，螺纹长度覆盖常规管路接头的拧入深度，螺纹起始端做了45度倒角导向，方便现场装配时快速对准内螺纹孔，无需额外修磨螺纹入口即可顺畅拧入，螺纹尾部设计了直径大于螺纹大径的限位轴肩，轴肩端面做了表面粗糙度Ra1.6的精加工处理，装配时可紧贴管路接头的密封端面，配合密封垫片实现端面静密封，避免气压升高后出现螺纹处渗漏的问题。零件右端为法兰式受力端，外圆均匀分布六个半圆形凹槽，该结构适配专用扳手的卡合需求，现场安装时无需使用管钳夹持螺纹段破坏牙型，只需用对应规格的钩形扳手卡入凹槽即可施加拧紧力矩，能有效控制装配预紧力，避免力矩过大导致螺纹滑牙或是力矩不足导致密封失效；法兰端面为平整密封面，无多余凸起结构，可与对接接头的端面完全贴合，保证密封面的有效接触面积。从安装边界来看，零件整体轴向长度适配常规气枪手柄的内部安装空间，最大外径不超过手柄外壳的内径，装配后不会突出手柄外表面影响握持手感，左端光轴的同轴度相对于中段螺纹轴线控制在0.02mm以内，保证气路导通时不会因为轴线偏斜导致气流紊流，降低气压损耗。设计过程中充分考虑了气动系统的常规工作压力范围，所有受力截面的壁厚都经过强度校核，在1.0MPa的常规工作气压下不会出现形变或是破裂，同时零件的整体结构无复杂异形曲面，采用常规数控车床即可完成全部加工工序，加工时一次装夹即可完成外圆、螺纹、端面槽的全部加工，能有效控制加工成本与形位公差，适合批量生产应用在各类气动工具的配套管路中。
