PCP用承压连接筒体结构件

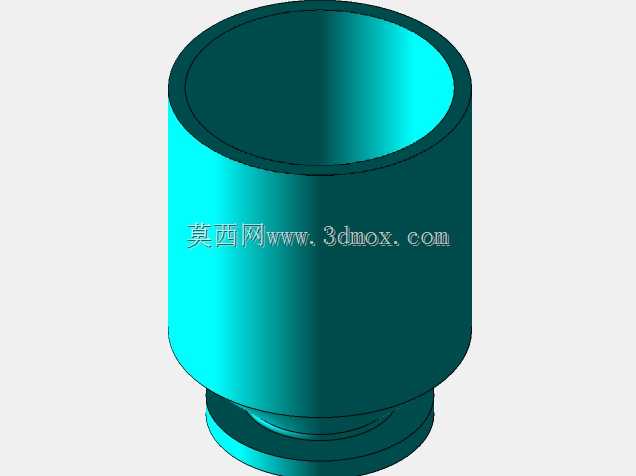

该结构件为气动压力系统配套的核心承压连接部件，主要应用于PCP类气动设备的气路衔接、介质容置环节，在整套气动回路中承担介质暂存、通路对接、压力承载的作用，是保障气动系统压力稳定、密封可靠的关键组成部分。从结构设计来看，整体采用回转体构型，主体为等直径空心筒身，内壁做光滑过渡处理，避免介质流动过程中出现紊流、压损过大的问题，筒身上端为开放端口，端口边缘做了加厚处理，既可以提升端口的抗形变能力，也为后续对接密封件提供了足够的安装压紧面，避免装配后密封件受挤压溢出导致泄漏。筒身下部设置了缩径式对接基座，基座带有多层环形凸台结构，凸台的尺寸公差按照气动密封配合要求设计，装配时可直接嵌入对应对接件的安装槽内，配合O型密封圈即可实现径向静密封，无需额外设计法兰连接结构，能够有效缩小安装占用的空间尺寸，适配紧凑化的气动设备布局需求。设计过程中优先考虑了承压工况下的应力分布问题，筒身壁厚经过受力校核，能够承受常规气动系统的工作压力，筒身与下部基座的衔接位置做了大圆角过渡处理，避免直角结构带来的应力集中问题，长期承压工况下不会出现根部开裂的失效问题。外形尺寸方面，整体轴向长度与筒身直径的比例适配常规PCP设备的安装腔空间，下部对接基座的外径与主流同规格气动接插件的安装尺寸兼容，安装时无需对原有设备的安装位做二次加工即可直接替换适配，安装边界预留了足够的密封件压缩空间，装配后不会出现与周边零部件干涉的问题。实际使用过程中，该部件的空心内腔可作为压力介质的临时缓冲腔，缓解气路通断瞬间的压力冲击，降低压力波动对后端精密气动元件的损伤，下部的环形凸台结构同时承担轴向定位作用，装配到位后可通过卡簧或者锁紧螺母实现轴向固定，承受气动回路工作时产生的轴向反推力，避免压力作用下部件脱出。建模过程中对所有配合面的尺寸做了参数化关联，后续如果需要适配不同压力等级、不同对接尺寸的使用场景，仅需要调整筒身壁厚、凸台直径几个核心参数即可快速衍生出对应规格的模型，大幅提升同系列部件的设计迭代效率。
