卡丁车齿轮齿条式转向传动结构设计

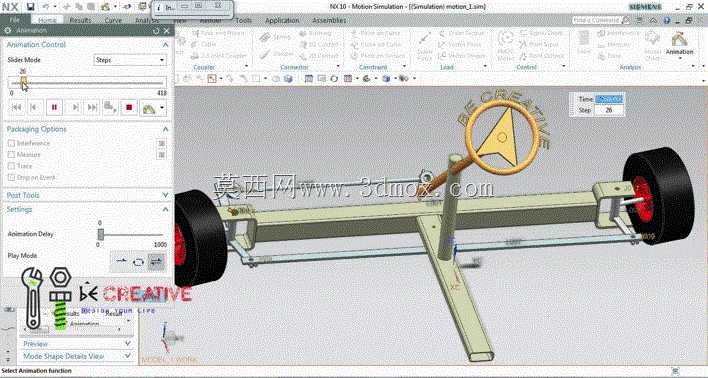

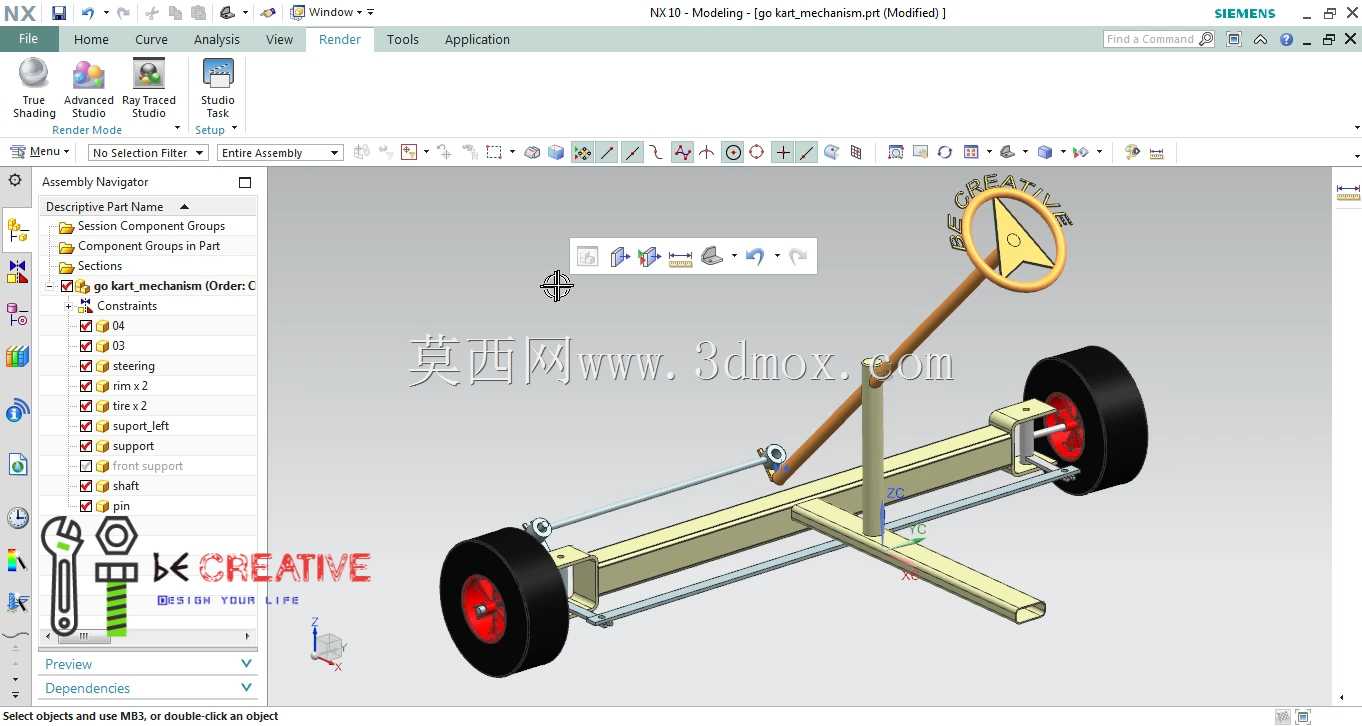

这套转向结构主要适配场地娱乐卡丁车、小型越野卡丁车的底盘布置需求，这类车型普遍采用后置后驱布局，前部空间紧凑，没有多余位置布置体积庞大的循环球转向结构，齿轮齿条式的设计刚好能匹配这类车型的空间限制，同时兼顾转向响应速度与制造成本。从实际使用场景来看，场地卡丁车需要频繁完成急转、绕桩动作，对转向的虚位控制要求极高，这套结构在设计时将转向器的传动比设定在14:1到16:1之间，方向盘转动总圈数控制在1.5圈以内，能让驾驶者在高速过弯时获得直接的路感反馈，减少转向操作的多余行程。结构设计上，转向立柱采用分段式焊接结构，上部通过万向节连接方向盘安装座，下部直接与齿轮轴刚性连接，避免了多段连接带来的传动间隙；齿条两端通过球头销连接左右转向梯形臂，梯形臂的断开点位置经过阿克曼几何校验，转向时内侧车轮转角比外侧车轮大2到3度，能保证转弯时四个车轮的滚动轨迹圆心重合，减少轮胎的异常磨损。安装边界方面，转向器壳体通过两个U型螺栓固定在前车架的横梁上，横梁采用40*40的矩形钢管制作，安装孔位预留了5mm的前后调节余量，装配时可以通过调整垫片厚度来控制齿轮与齿条的啮合间隙，正常啮合间隙控制在0.1到0.2mm之间，既不会出现卡滞，也能避免转向虚位过大。左右横拉杆的长度设计为可调结构，两端的球头螺纹采用正反丝设计，装配完成后可以通过转动横拉杆调整前轮前束值，正常行驶状态下前束值设定为0到2mm，能保证直线行驶的稳定性，减少行驶阻力。转向节部分采用分体式设计，主销后倾角设定为3度，主销内倾角设定为6度，这两个角度的匹配能让方向盘在转向后具备自动回正的能力，松开方向盘后车轮能自动回到直线行驶位置，降低驾驶者的操作强度。这套结构没有配置液压助力单元，完全依靠机械传动实现转向动作，一方面是因为卡丁车整备质量普遍在100kg到150kg之间，转向阻力本身较小，机械转向完全能满足操作力度需求，另一方面去掉助力结构能大幅降低整车重量，减少故障点，适配场地运营车辆高频率、低维护成本的使用需求。在实际装配验证中，这套结构的转向轮最大转角能达到内侧35度、外侧30度，最小转弯半径可以控制在3米以内，完全满足小型场地内的灵活转向需求，所有连接部位的球头都采用密封式结构，能阻挡场地内的灰尘、泥水进入铰接部位，延长部件的使用寿命，日常维护只需要定期检查球头防尘套是否破损、连接螺栓是否松动即可，不需要额外的润滑保养。
