工业用斜置式承载机架结构设计

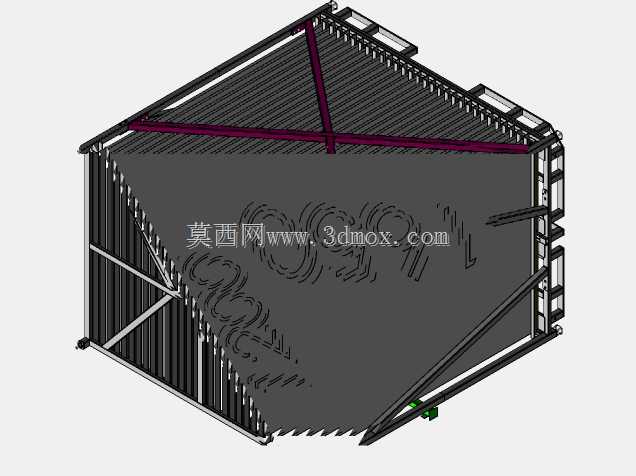

该机架结构主要面向工业物料暂存、模块化设备集成承载场景设计，可作为大型换热单元、过滤模组或工业电控组件的外部支撑框架使用，适配需要大平面承载、侧边预留安装操作空间的工业设备集成需求。从结构设计逻辑来看，整体采用矩形截面方管作为主框架拼接基材，主框架四边通过满焊连接形成封闭的矩形外轮廓，框架内部沿短边方向等距排布竖向承力肋条，肋条两端与主框架上下横梁焊接固定，形成连续的平面承托面，可直接承托板状功能组件，无需额外铺设承托板材。为规避大尺寸框架受载后出现的平面外变形问题，在框架背面交叉布置两根斜向加强撑，斜撑两端分别固定在主框架的对角位置，将大尺寸矩形框架分割为四个三角形稳定单元，大幅提升框架整体的抗扭刚度与平面外抗弯能力，避免框架吊装或长期受载后出现边角翘曲变形。框架侧边预留了多组带安装孔的连接耳座，耳座沿框架高度方向等距分布，可直接与配套的功能模组侧板通过螺栓锁紧，无需现场二次打孔加工，降低现场装配的工作量。框架底部设置了可调式支撑脚，可根据安装地面的平整度调整支撑高度，调整范围覆盖常规工业地面的平整度误差，保证框架安装后整体处于水平状态，避免承托的功能组件因框架倾斜出现积液、受力不均等问题。从安装边界来看，该机架整体为长方体斜置结构，主承托面与竖直方向呈小角度倾斜，可减少承托板状组件的垂直占用空间，同时倾斜角度经过优化，既保证组件安装后不会出现滑脱，也能预留足够的正面操作空间，方便后期对框架上搭载的组件进行检修、更换作业。框架的所有外露棱边均做了倒角处理，避免安装过程中划伤操作人员，焊接位置均做了焊后打磨处理，消除焊接应力集中点，提升框架长期受载的结构可靠性。在实际选型适配时，可根据搭载组件的总重量调整主框架方管的壁厚与内部肋条的排布间距，若搭载重量较大的重型组件，可在斜撑与主框架的连接位置额外增设三角加强筋，进一步提升节点位置的连接强度，避免节点受载后出现焊缝开裂问题。
