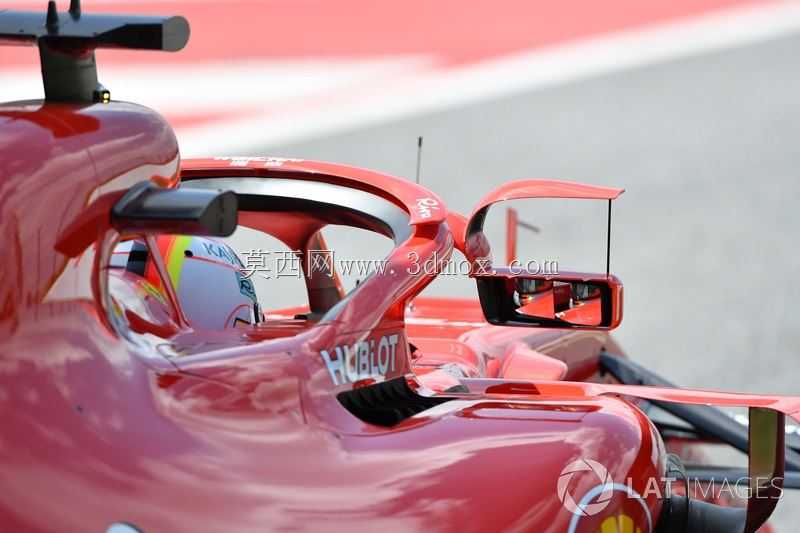

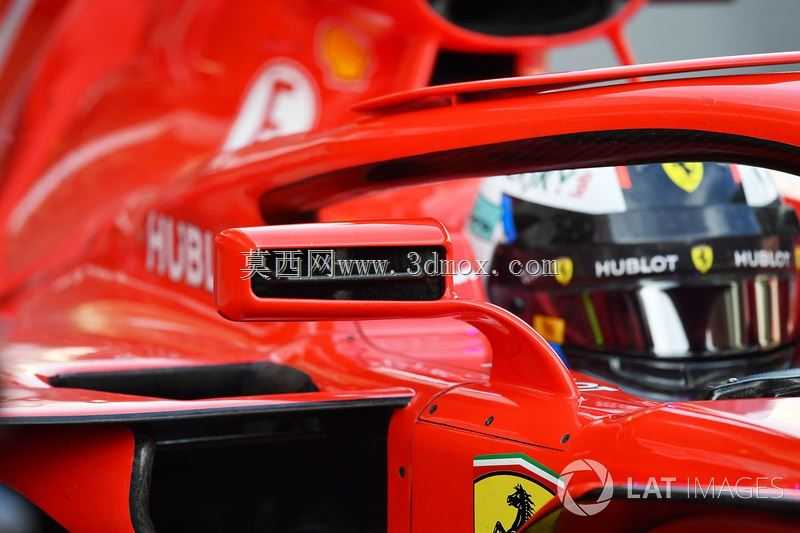

法拉利F1赛车SF71H后视镜结构设计

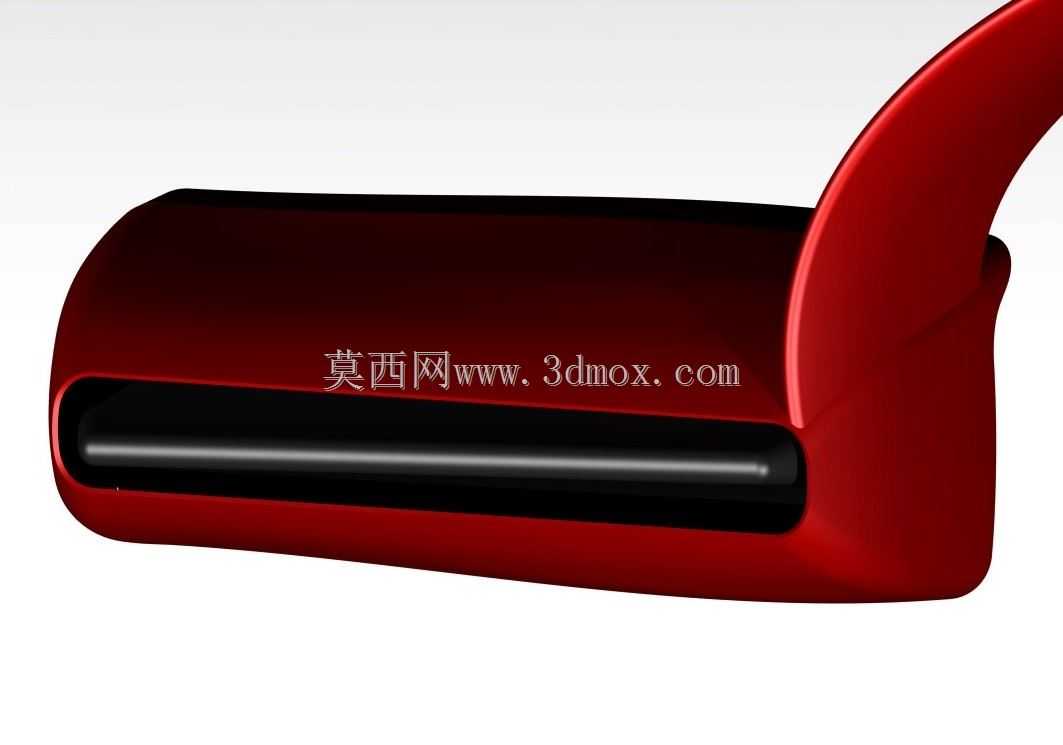

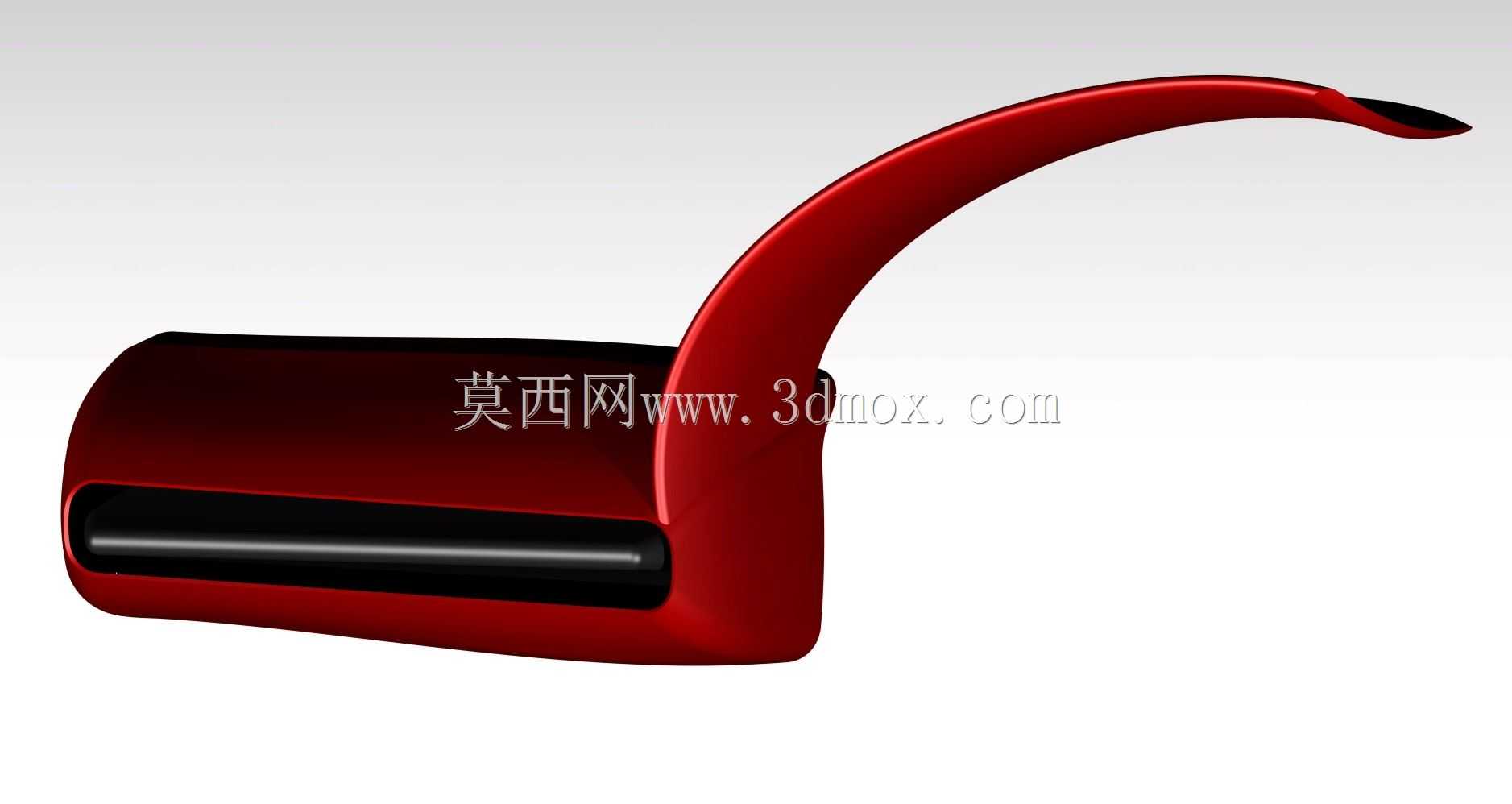

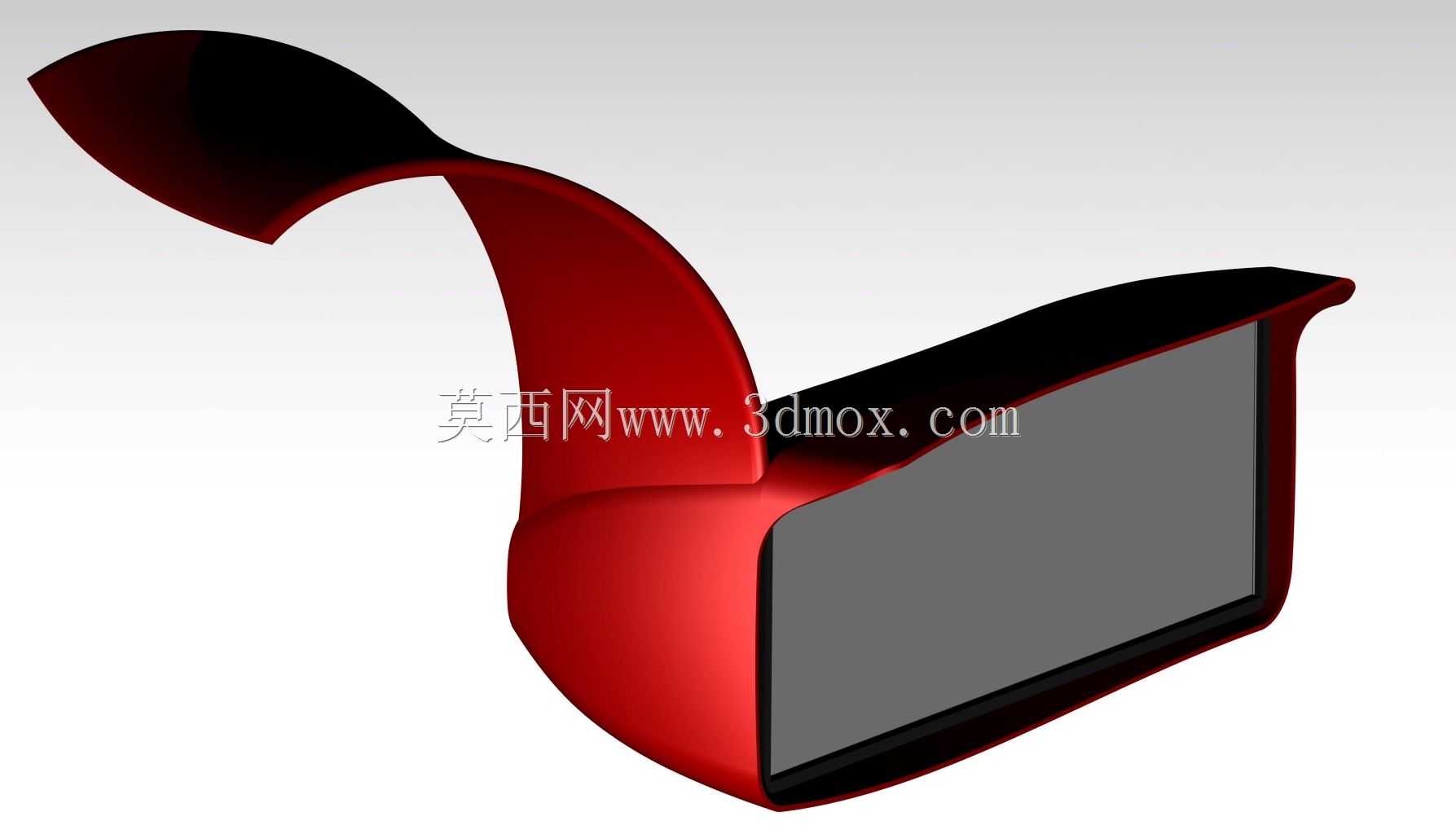

赛车后视镜作为车辆行驶过程中获取侧后方路况信息的核心外饰部件，在F1赛事场景下的设计要求远高于民用车辆，既要满足高速行驶下的空气动力学性能要求，又要保证足够的后方视野覆盖范围，同时还要严格控制部件重量，避免增加不必要的簧下质量。这款后视镜的设计围绕F1赛车的实际使用场景展开，首先在外形曲面构建上，采用了大曲率顺滑过渡的流线型壳体，壳体边缘做了薄化收边处理，能够在赛车时速突破300公里的行驶状态下，有效梳理流经后视镜区域的气流，减少气流在镜壳后方形成的乱流，降低空气阻力对车辆行驶稳定性的干扰，同时避免乱流直接冲击赛车侧箱与尾翼区域，影响整车空气动力学套件的工作效率。在功能特性层面，镜壳内部预留了反光镜片的安装卡槽，卡槽周边设计有均匀分布的定位卡扣位，能够保证镜片在赛车持续承受高频振动的工况下不会出现移位、松脱的问题，镜壳与安装支臂的连接位置设计了内嵌式的旋转调节结构，可根据不同车手的驾驶坐姿、视线高度调整镜片的反射角度，确保车手在佩戴头盔的状态下，能够清晰观察到车辆侧后方的赛道状况与其他赛车的位置，满足赛事规则对后方视野的硬性要求。从安装边界来看，镜壳整体采用窄长型的低风阻轮廓，整体宽度控制在不超出赛车前轮外侧投影面的范围内，避免在超车、近身缠斗过程中与其他车辆发生剐蹭，镜壳背部的曲面弧度经过反复调整，能够让气流顺着镜壳曲面平滑流向车身后方，不会在镜壳与车身连接的支臂位置形成气流分离。设计过程中重点围绕曲面的连续性做了优化，整个镜壳外表面全部达到G2以上的曲面连续等级，既能够降低高速行驶下的风噪，也能减少气流在壳体表面产生的压差阻力，壳体内部做了网格化的加强筋布局，在尽可能降低壳体壁厚、减少部件重量的前提下，保证镜壳拥有足够的结构强度，能够承受高速行驶下的气流冲击以及赛道飞石的撞击，不会出现壳体变形、碎裂的问题。镜壳下方预留了微小的导流槽结构，能够将雨天行驶时附着在镜壳表面的雨水顺着导流槽快速排走，避免雨水流到镜片表面影响车手视线，同时这个导流槽也能进一步梳理镜壳下方的气流，减少气流向赛车轮胎方向的扩散，降低轮胎附近的乱流对整车下压力的负面影响。
