悬挂式农田草本作物振动深松作业机具

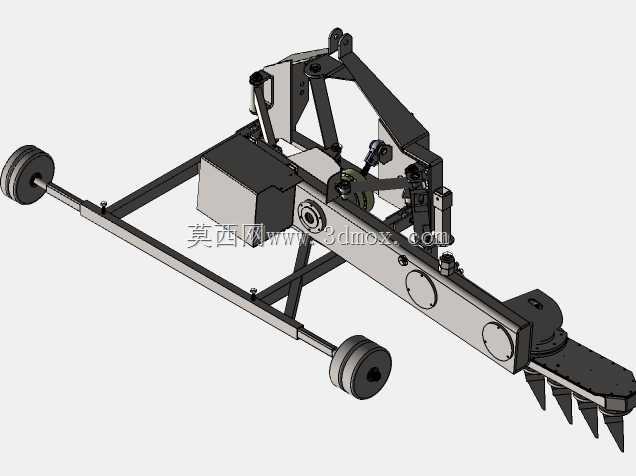

这款机具采用三点悬挂结构设计，可直接匹配常规轮式拖拉机后悬挂接口，整机横向作业幅宽覆盖单垄种植区域，纵向延伸的主梁采用矩形钢管焊接成型，兼顾结构刚性与轻量化需求，运输状态下机具底部通过两侧支撑轮维持离地间隙，避免作业部件磕碰田埂或硬质路面。前端悬挂连接座设置多组铰接点位，可根据配套拖拉机的悬挂参数调整挂接高度，适配不同马力段的动力输出特性，主梁中段布置的振动发生机构通过传动结构将拖拉机动力输出轴的旋转运动转化为定向高频振动，直接传导至后端的松土铲组，作业时可在50厘米耕深范围内形成共振效应，降低铲尖切入土壤的阻力，同时减少对土层结构的过度扰动。针对地形起伏较大的丘陵、坡地种植场景，支撑轮采用独立浮动铰接设计，可随地表起伏自适应调整作业高度，避免耕深波动过大损伤作物根系，松土铲组采用多齿交错排布，入土后可在种植带两侧形成疏松土层，不会伤及草本作物的主根区域，适合根茎类草本、药用草本等深根作物的中耕松土作业。设计阶段重点考量了田间作业的通过性，整机横向宽度控制在拖拉机轮距范围内，转移地块时无需额外拆卸部件，传动部位全部设置密封防护壳体，避免田间泥土、秸秆缠绕卡滞，主梁上预留的多组安装孔位可根据实际种植农艺要求调整松土铲的横向间距与入土角度，适配不同行距的作物种植模式。振动机构的偏心块配重经过匹配计算，作业时产生的振频集中作用于铲尖作业区域，不会传导至悬挂连接点造成拖拉机操控稳定性下降，整机重心靠近悬挂铰接点，作业时不会对拖拉机后轴造成过大的附加载荷，两侧支撑轮的轮距对应作物垄沟位置设置，行走时不会碾压作物种植带，松土铲采用耐磨合金钢材质，刃口做淬火处理，可应对沙壤土、黏壤土等不同土质的长期作业磨损需求。
