窄体航空机身枪管筒段结构设计

在航空装备的结构设计体系中，这类窄体机身枪管类筒段部件，主要承担机身前段航炮安装的承力载体功能，同时需要兼顾航炮射击时的载荷传递、机身气动外形连续性以及内部设备走线的空间预留需求。从实际应用场景来看，该部件装配于歼击类机型的机头下方或机身侧部武器舱段，前端对接航炮炮口装置，后端与机身主承力框通过周向均布的连接孔实现刚性固定，筒身外侧需要贴合机身蒙皮的曲面外形，保证整机气动阻力控制在设计阈值内。

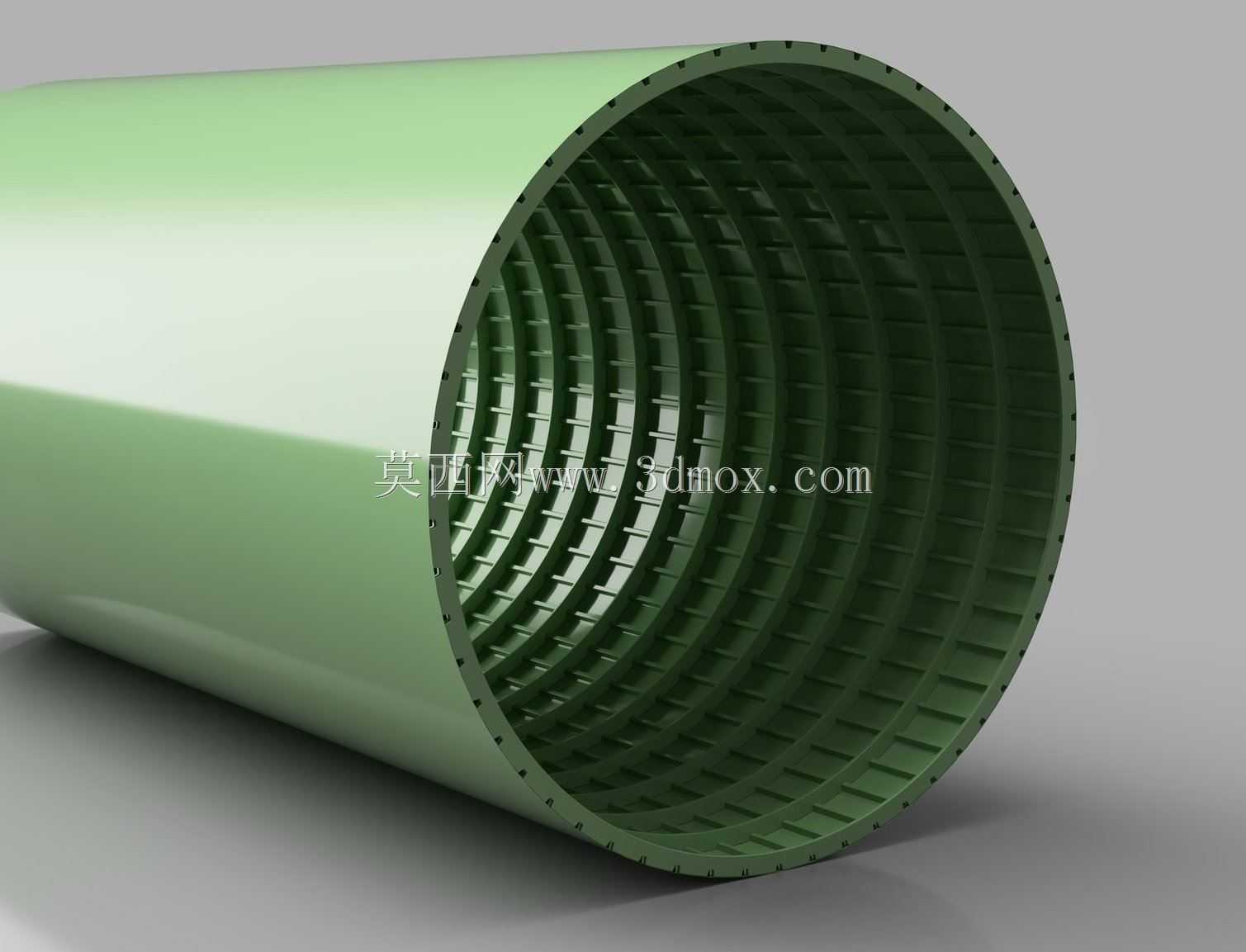

设计过程中首先要解决的是薄壁筒体的刚度问题，航炮连续射击时会产生高频往复冲击载荷，若筒体刚度过低，很容易出现共振导致结构疲劳失效，因此在内壁设计了等间距排布的环向加强筋结构，筋条高度与壁厚的比值经过多轮拓扑优化确定，既不会过度占用筒内有效空间，又能将筒体的一阶固有频率提升至射击激励频率的1.5倍以上，有效避开共振区间。周向分布的连接孔采用了带衬套的强化设计，每个孔位周边都做了局部增厚处理，避免螺栓预紧力以及冲击载荷作用下出现孔边应力集中导致的结构开裂。

从安装边界来看，筒段的外径公差需要控制在h7级精度，与机身蒙皮对接处的阶差不超过0.2mm，否则会在高速飞行时产生额外的激波阻力；筒身内壁的加强筋之间预留了标准的走线槽位，可容纳航炮控制线缆、传感器信号线的布设，筋条边缘全部做了R2以上的圆角处理，避免装配过程中划伤线缆外层绝缘层。筒段的轴向长度需要匹配武器舱的安装间距，两端的连接端面平面度公差不超过0.05mm，保证与相邻框段对接时的密封性能，防止高空飞行时出现舱内失压的问题。

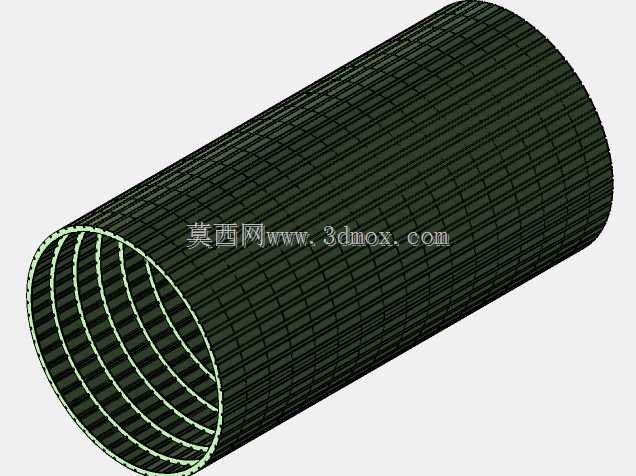

实际建模过程中，需要重点关注环向筋与筒壁的过渡圆角设计，圆角半径过小会在注塑或机加工过程中出现应力集中缺陷，过大则会挤占内部空间；周向连接孔的位置度公差需要严格控制在Φ0.1mm以内，保证现场装配时能够实现无应力对接，避免强行装配产生的附加应力影响部件使用寿命。这类筒体结构在设计时还需要考虑重量控制要求，在满足刚度、强度的前提下，通过拓扑优化去除非承力区域的多余材料，将整体重量控制在设计指标范围内，适配航空装备的减重需求。
