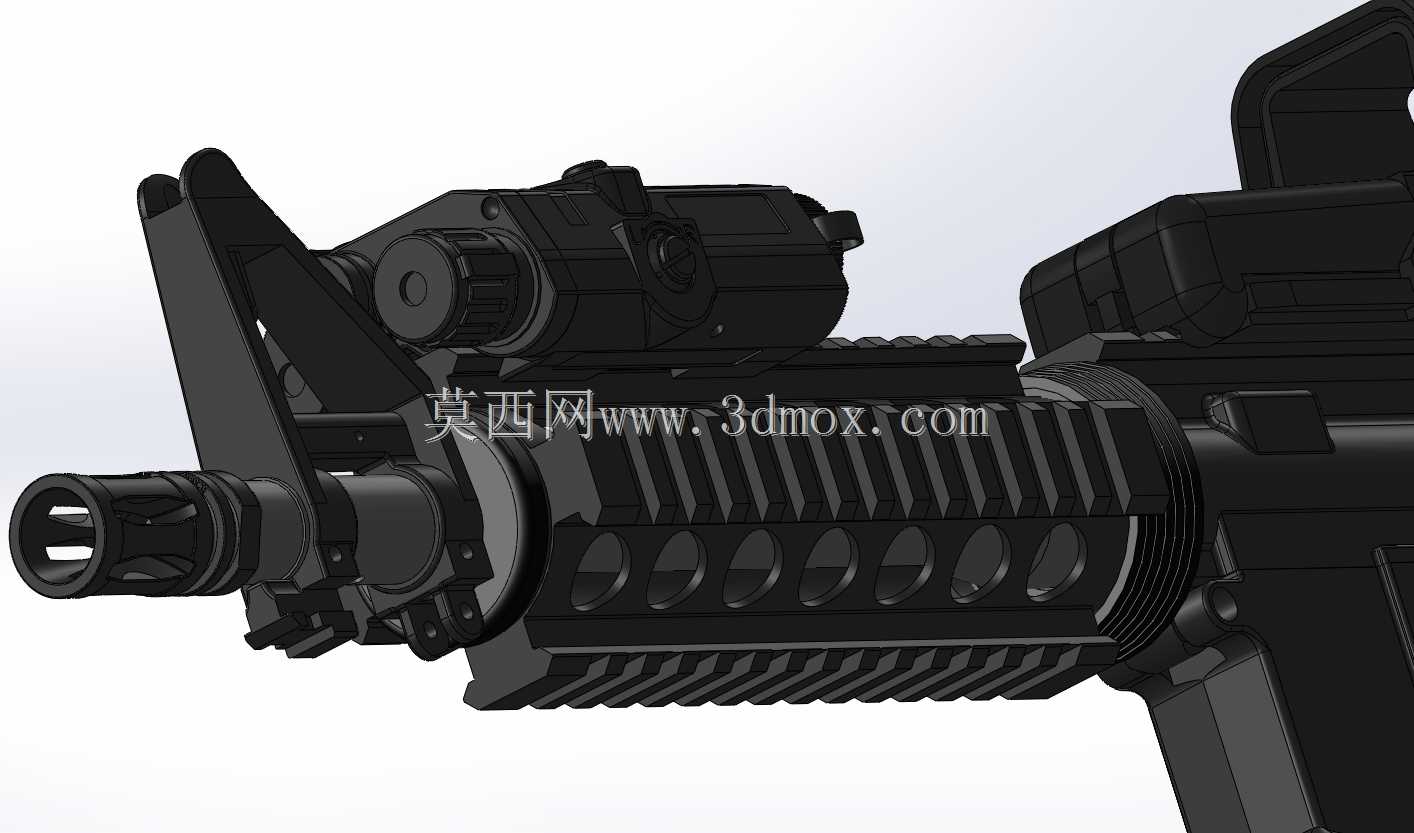

M4卡宾枪RIS导轨护木结构设计

这款RIS导轨护木的设计，核心是适配M4系列卡宾枪的改装需求，替代原厂聚合物护木，为各类战术附件提供标准化安装接口。在实际的轻武器改装场景中，原厂护木往往仅能满足基础握持需求，无法兼容战术灯、激光指示器、前握把、榴弹发射器附件等各类拓展配件，而这款带四面皮卡汀尼导轨的护木，恰好填补了这一使用缺口，可满足军警训练、战术射击运动、影视道具制作等多场景的配件拓展需求。

设计过程中，首先要匹配M4卡宾枪的枪管与机匣安装边界，护木的前后定位尺寸严格对应原枪三角准星与上机匣护木卡环的配合公差，安装后不会出现晃动、移位问题，同时预留了足够的枪管散热间隙，连续射击时的热量不会直接传导至护木外层握持区域，避免烫伤使用者。护木主体采用镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，不会额外增加枪械前部的配重负担，影响据枪瞄准的平衡性。

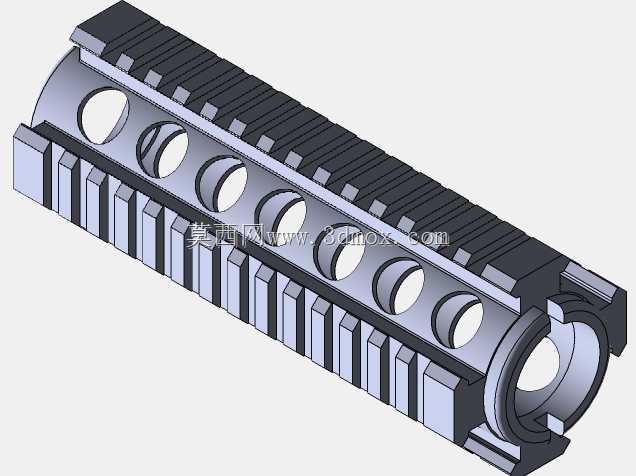

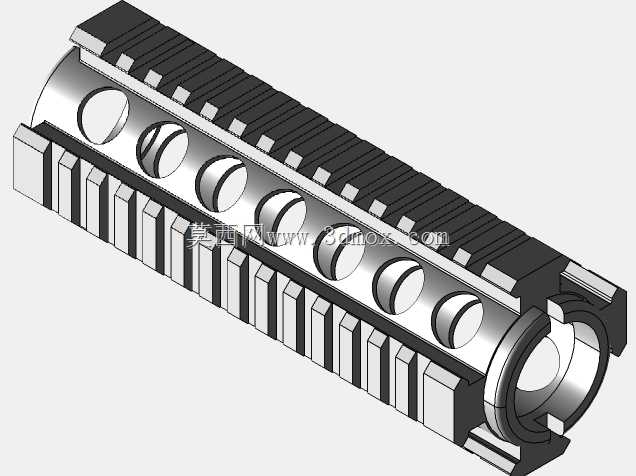

四面导轨的尺寸严格遵循皮卡汀尼导轨的通用标准，导轨槽间距统一，可兼容市面上绝大多数符合标准的战术附件，不需要额外打磨适配。护木两侧与下方的导轨在非安装附件的区域可加装导轨护片，提升握持时的摩擦力与舒适度，避免低温环境下金属导轨直接接触皮肤造成不适，也能减少导轨表面的磨损。设计时参考了大量实枪测量数据，同时结合三维建模的装配校验，反复调整护木壁厚与导轨连接位置的加强筋结构，确保护木在安装重型附件时不会出现形变断裂问题，同时兼顾加工可行性，无论是用于3D打印制作道具，还是用于机加工生产金属改装件，都能直接提取模型尺寸进行生产。

不同于原厂护木的全包式结构，这款RIS护木的开放式设计也更利于枪管散热，长时间连续射击后枪管周围的空气可快速流通，降低热量堆积对枪管精度的影响，同时护木与枪管之间保留了足够的浮动间隙，不会因为护木受力挤压枪管，影响射击精度。在建模过程中，每一处倒角、导轨齿形、安装卡扣的尺寸都经过反复核对，确保装配时与原枪部件完全贴合，不会出现干涉问题，对于结构设计从业者来说，这款模型也可作为轻武器配件设计、皮卡汀尼导轨结构设计的参考案例，理解枪械配件的尺寸配合逻辑与功能实现方式。
