纳甘7.62x38R转轮手枪弹药结构展示

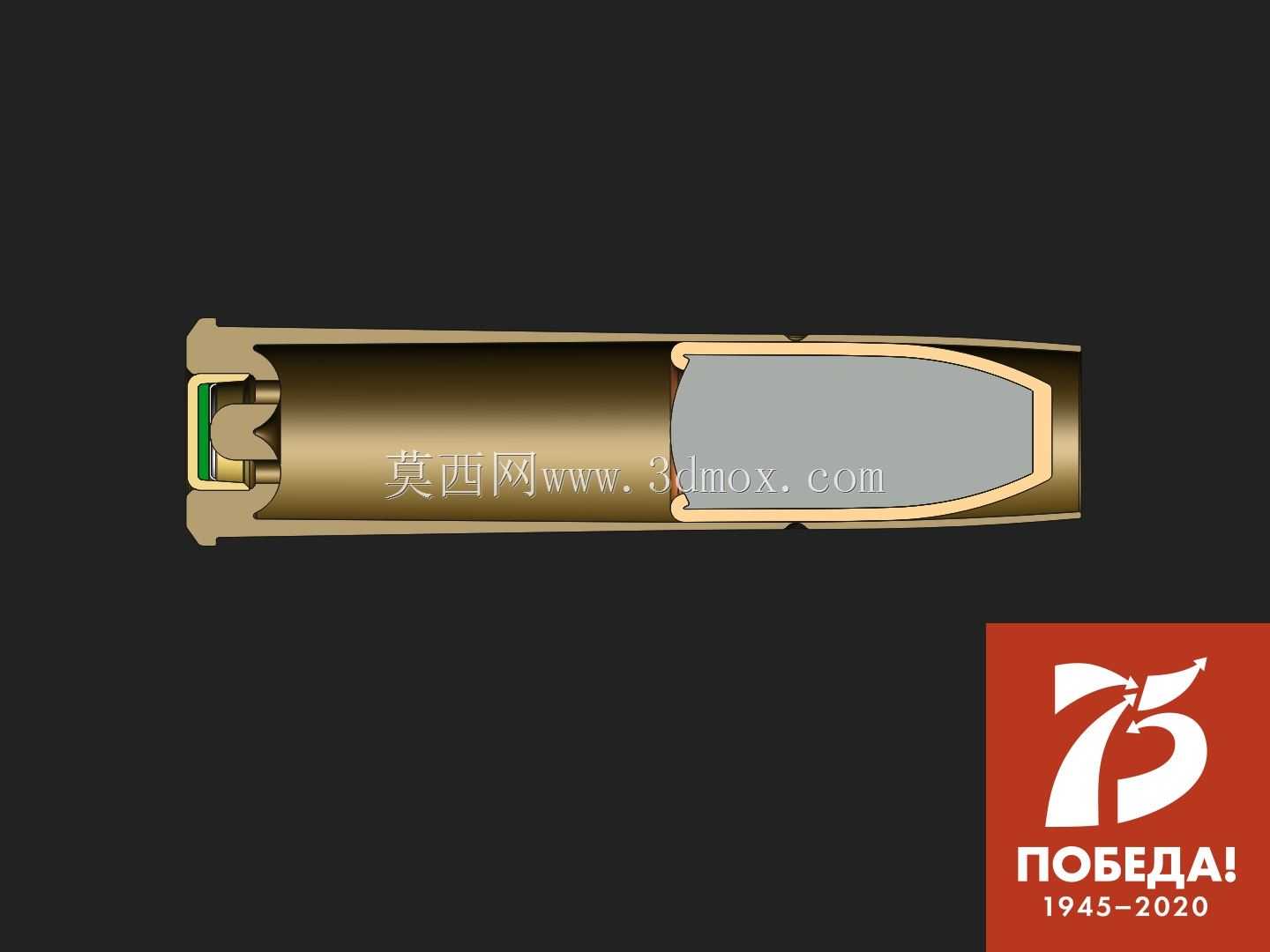

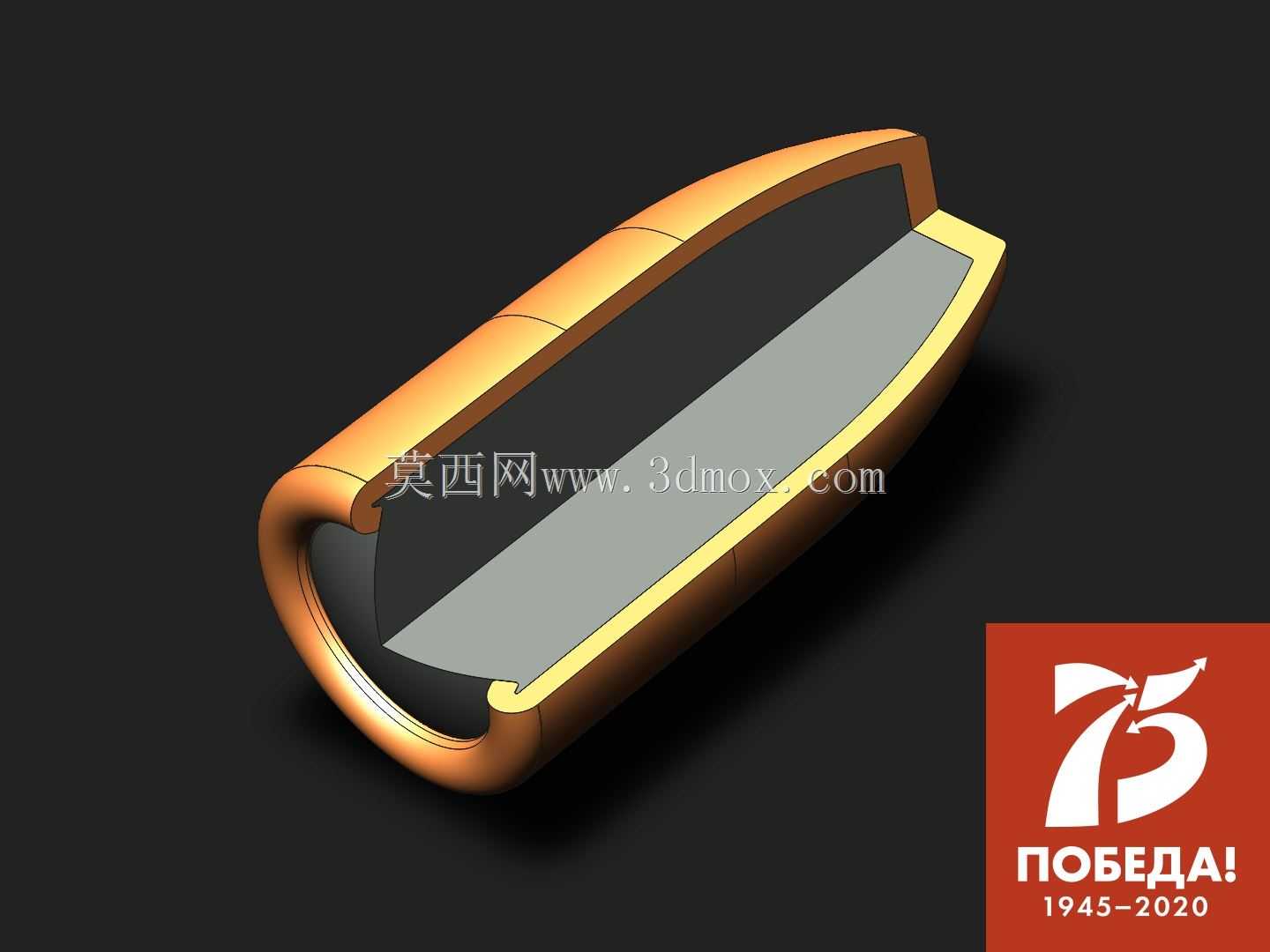

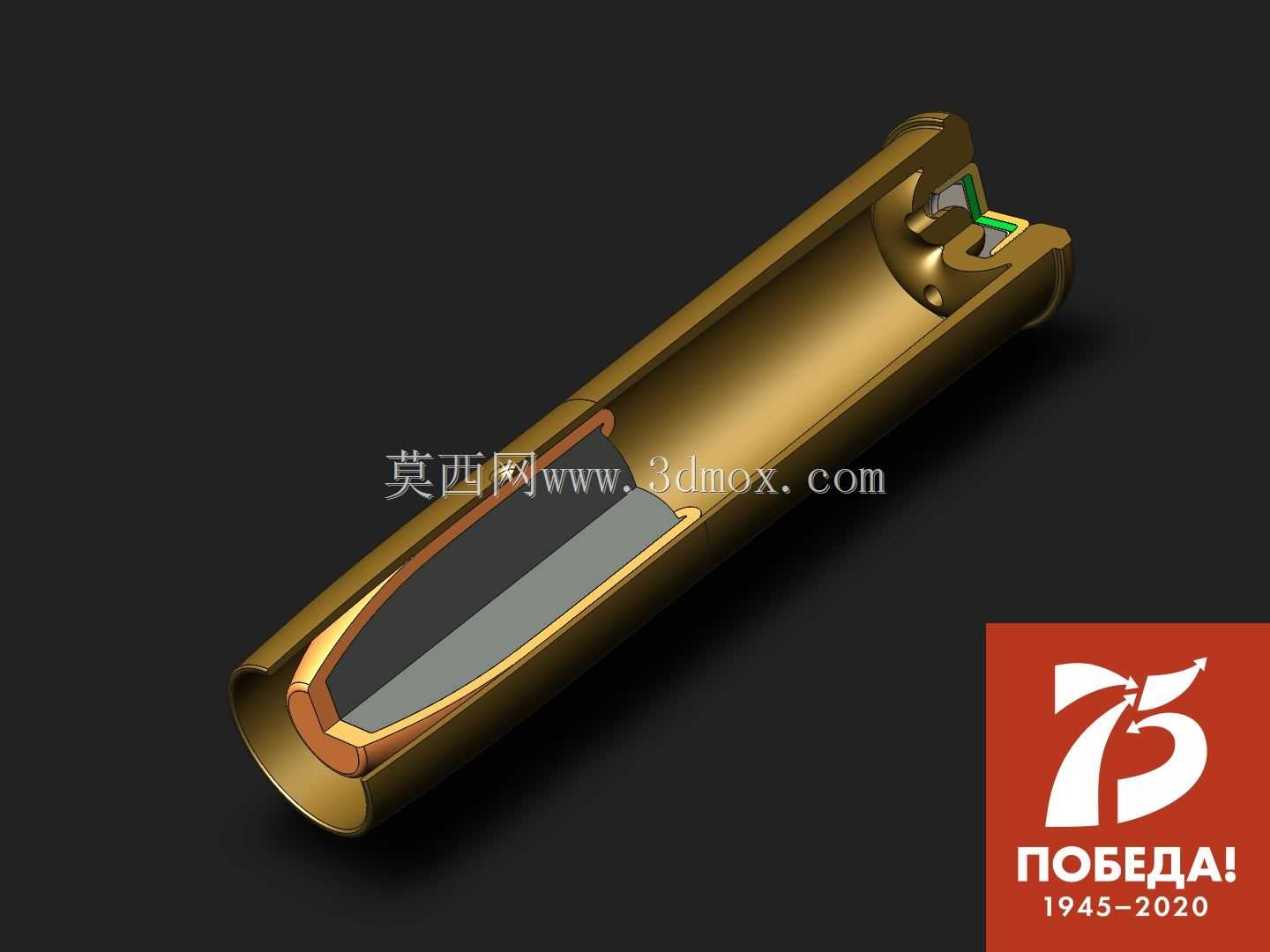

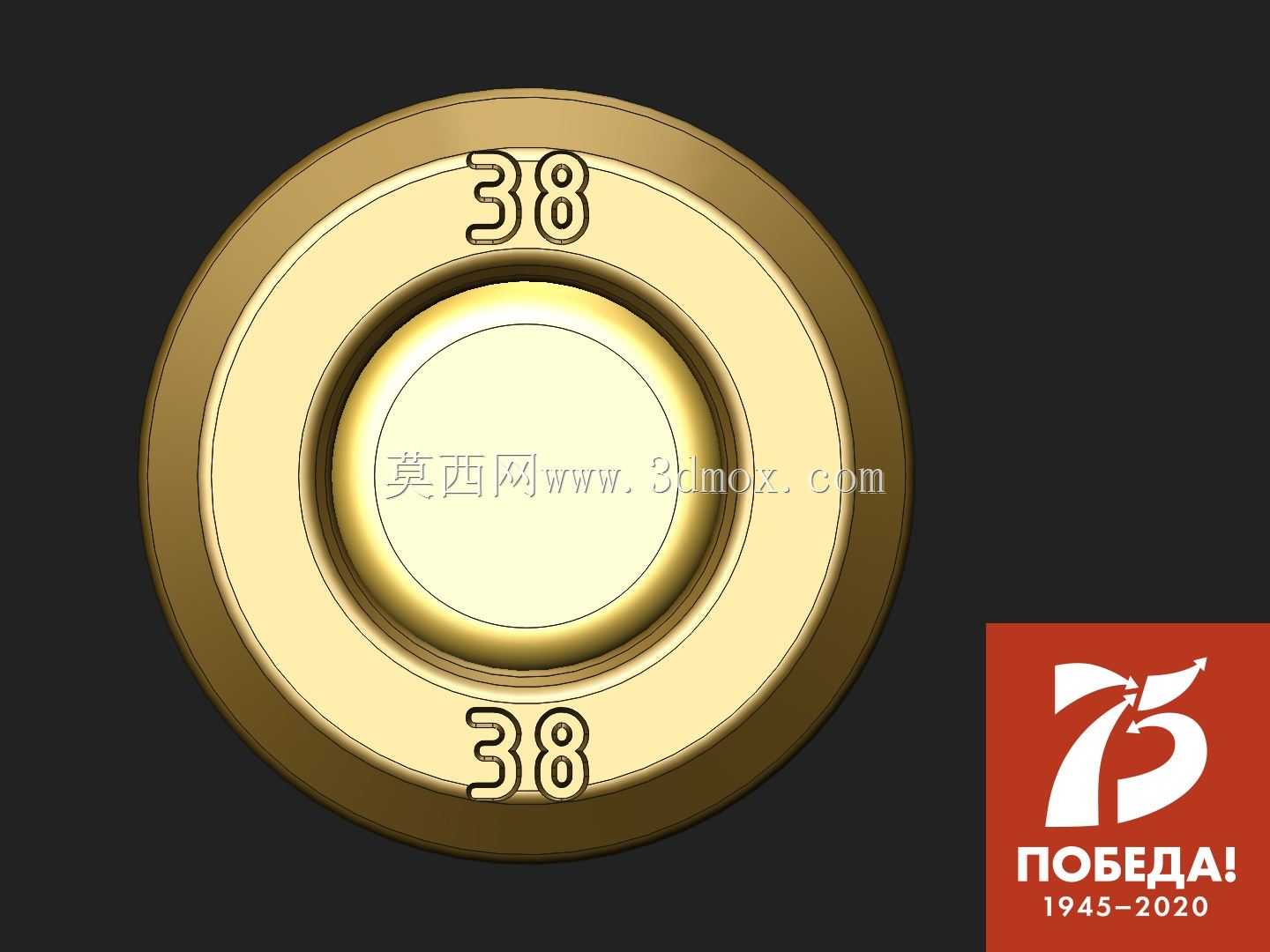

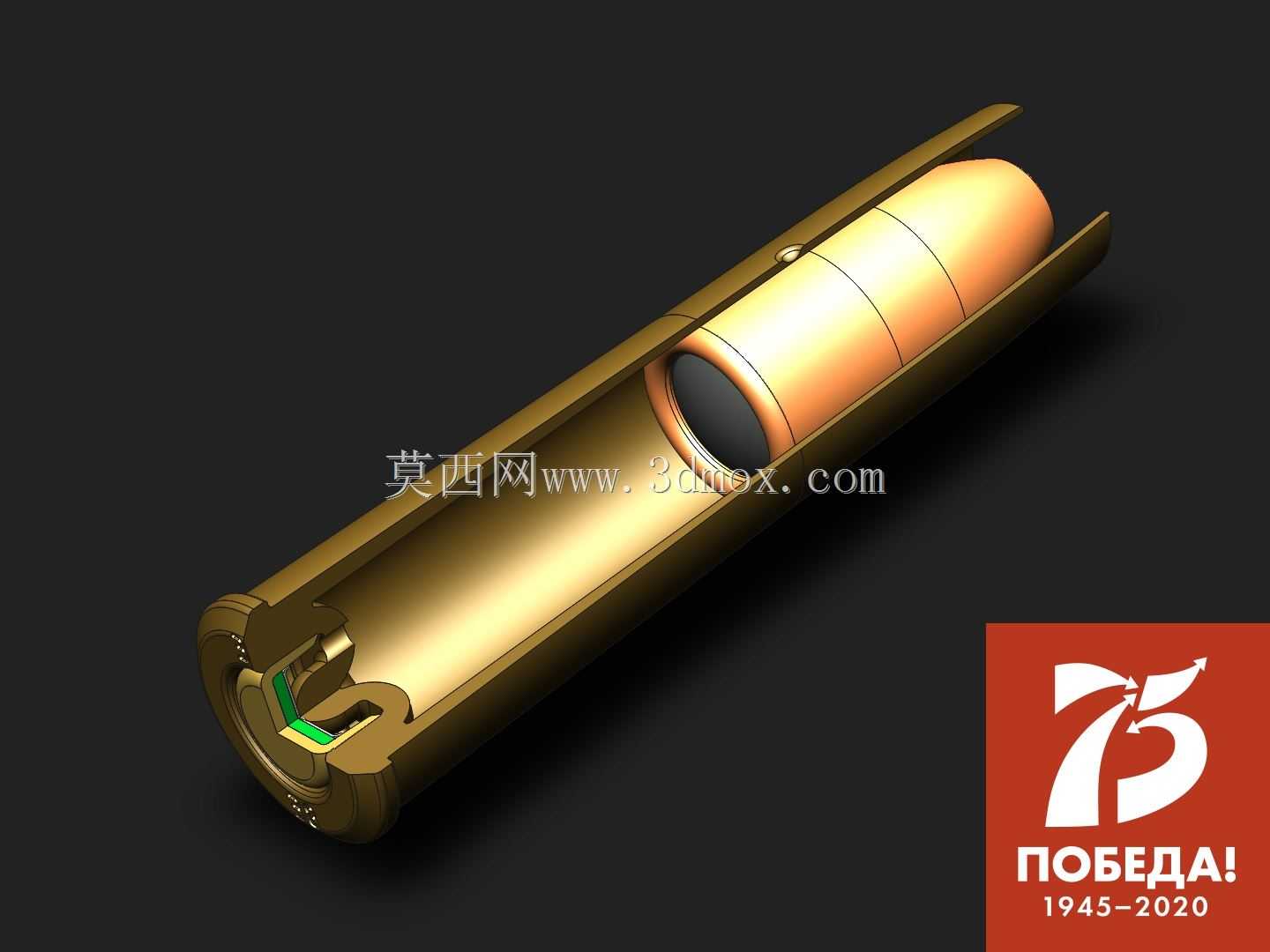

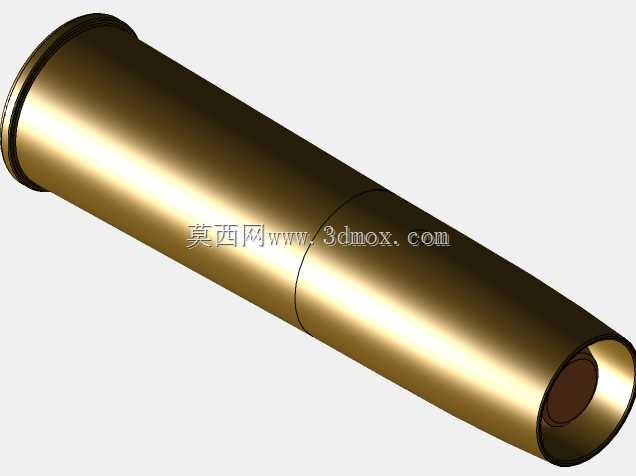

这款弹药的结构设计围绕纳甘转轮手枪的闭气需求展开，区别于常规转轮手枪弹的弹壳长度设计，弹壳口部在枪弹入膛后会向前延伸包裹弹头前端与枪管尾端间隙，击发时火药燃气不会从弹巢与枪管的缝隙溢出，能有效提升弹头初速与弹道一致性，这也是该型弹药区别于其他同口径转轮弹的核心特征。从结构拆分来看，弹头采用铅芯被甲结构，被甲为软钢材质覆铜层，铅芯填充至弹头弧形部底端，弹头圆柱部直径与弹壳过盈配合，装配时通过弹壳口部的多点冲铆实现弹头固定，避免日常携行中弹头松动移位。弹壳为凸缘式瓶型结构，底缘直径大于弹壳本体直径，适配纳甘转轮的弹巢定位槽，装弹时底缘卡入弹巢定位台阶实现轴向定位，保证每发弹的入膛深度一致，击针击发时的底火撞击位置偏差控制在极小范围内。在实际应用场景中，该型弹药适配纳甘M1895转轮手枪，既可以配属给一线人员作为随身防卫武器使用，也可在部分民用射击运动场景中作为复装弹药的结构参考，其闭气式弹壳设计也为后续低膛压特种弹药的结构设计提供了参考思路。建模过程中重点还原了弹壳内部的装药空间、底火装配槽、弹头与弹壳的配合段尺寸，弹壳内部的拔弹槽深度、底火室的壁厚都按照实物测绘尺寸还原，保证结构强度符合实际击发时的承压需求，弹壳外壁的锥度严格适配纳甘转轮弹巢的内锥面，入膛后弹壳外壁与弹巢内壁贴合紧密，击发时弹壳膨胀后能进一步封闭缝隙。弹头的弧形部曲率、圆柱部长度都经过尺寸校验，保证弹头在枪管内运动时的导向性稳定，不会出现偏摆影响射击精度。从安装边界来看，该弹的整体长度适配纳甘转轮弹巢的轴向深度，凸缘直径不会超出弹巢底缘槽的尺寸范围，装弹后不会出现弹体突出弹巢端面导致转轮无法转动的问题，弹壳的最大外径与弹巢内孔为间隙配合，装弹退壳都能顺畅完成，不会出现卡滞问题。
