Arduino Pro Mini直插式开发板结构设计

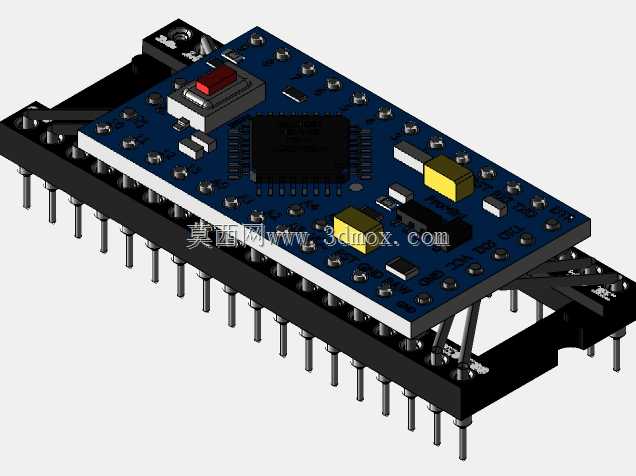

这款直插封装的Arduino Pro Mini控制板，在小型嵌入式项目、桌面级小型设备改造、学生课程设计、创客原型验证场景中应用十分广泛，很多小型自动化装置的核心控制单元都会选用这类紧凑尺寸的开发板，相比常规尺寸的控制板，它不需要额外预留USB接口的安装空间，能大幅压缩控制部分的占用体积。从设计思路来看，这款开发板采用DIP36标准直插引脚布局，所有引脚沿板体两侧对称排布，引脚间距严格遵循2.54mm标准排针间距，既可以直接插装在标准面包板上做快速原型调试，也能通过配套排座焊接在定制载板上，实现可靠的电气连接，不需要额外做转接板设计，能减少项目的结构配套工作量。板载核心控制芯片、复位按键、电源指示元件、状态指示灯都做了合理的布局避让，复位按键布置在板体边缘位置，安装后依然可以方便操作，不会被周边结构件遮挡；板上的晶振、电容、电源稳压元件都布置在核心芯片周边，走线长度尽可能缩短，能减少信号干扰，提升运行稳定性。从安装边界来看，板体整体为矩形结构，两侧排针伸出板体的长度统一，安装时只需要在载板上预留对应尺寸的排针过孔或者排座焊接位置，板体上方不需要预留过高的空间，最高的元件就是复位按键，整体元件高度控制在较低范围内，适合安装在空间紧凑的小型设备外壳内部，比如小型智能小车、桌面传感节点、小型执行器控制盒这类对安装体积有严格限制的场景。在实际使用中，这款开发板的接线全部通过直插引脚引出，所有IO口、电源引脚、复位引脚都有明确的排布规律，接线时不需要额外查找引脚定义就能快速完成接线，对于做结构设计的工程师来说，在设计设备外壳或者载板的时候，只需要按照标准DIP36的尺寸预留安装位，不需要针对板上元件做额外的避让开槽，因为所有元件都布置在排针围成的矩形区域内部，不会超出板体边界，能大幅降低结构设计的复杂度。很多做小型设备开发的工程师在选型时，会优先考虑这类标准封装的开发板，因为它的安装尺寸固定，后续即使更换不同批次的板卡，也不需要修改原有结构设计，能减少结构迭代的工作量，同时直插式的连接方式相比贴片焊接的模块，后期维护更换也更加方便，不需要动用焊接工具就能快速替换故障板卡，降低设备的维护成本。在做三维建模的时候，这款模型还原了板上所有元件的实际尺寸和位置，包括排针的长度、板体的厚度、各个元件的高度和外形，能直接导入到设备整体装配中做干涉检查，确认板卡安装后和周边结构件、其他电子元件不会发生碰撞，也能提前确认接线空间是否充足，避免实际组装时出现空间不足无法接线的问题。
