立式单缸往复式蒸汽机结构展示模型

这款立式单缸往复式蒸汽机模型完整还原了经典蒸汽动力装置的核心传动逻辑，可用于动力原理教学、机械结构展示以及复古动力装置的方案参考。从实际应用场景来看，这类小型蒸汽机结构常被用于科普教具、复古动力装置复刻、小型动力演示台搭建，也可作为早期工业动力设备的结构参照，帮助从业者理解热能向机械能转换的基础机械逻辑。

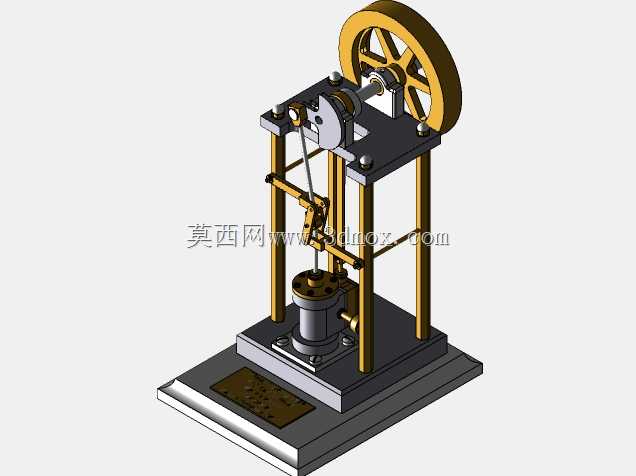

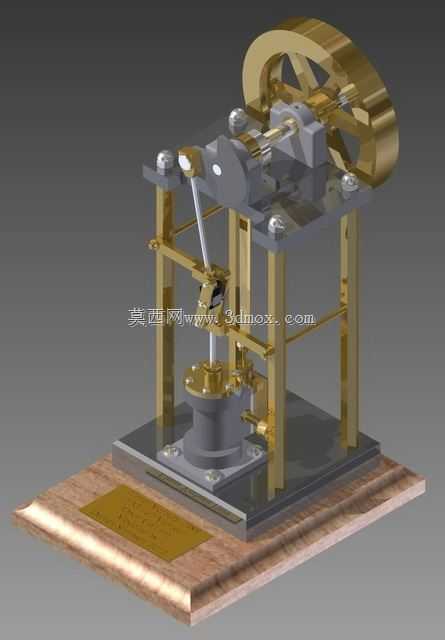

设备的核心功能是通过蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，最终对外输出扭矩。整套结构包含立式气缸、活塞组件、连杆、曲柄、飞轮、配气机构以及支撑机架，所有运动副的配合间隙都按照实际设备的运行逻辑做了还原，能够清晰展示配气、做功、传动的完整流程。支撑部分采用立柱式框架结构，底部设置木质安装基座，既保证了整体结构的稳定性，也还原了早期小型动力设备的安装固定方式。

设计思路上完全遵循经典立式蒸汽机的布局逻辑，气缸垂直布置在机架下部，通过配气管路控制蒸汽的进排时序，活塞上行与下行的行程对应飞轮的半周转动，飞轮自身的配重结构能够储存转动惯量，保证曲轴越过止点时运动的连续性，避免出现卡滞问题。传动连杆的铰接点都做了仿真实的轴套结构设计，还原实际设备中转动副的润滑与配合形式，配气机构的联动杆与曲轴做同步联动，无需额外控制即可实现进排气的自动切换，完整复现了蒸汽机自运行的机械逻辑。

从安装边界来看，整套结构的基座为矩形平板结构，安装时只需保证基座水平固定，预留出飞轮转动的圆周空间、气缸下部的管路连接空间即可，整体外轮廓规整，没有外凸的易干涉结构，机架的四根立柱均匀承载上部传动组件的重量，运行时的振动可通过基座均匀分散，适合放置在水平展示台或试验台面上。模型中所有传动部件的相对位置都按照实际传动比做了等比例还原，可直接用于结构原理演示、传动路径分析，也能作为小型蒸汽动力装置改装设计的结构参考，帮助设计人员快速理解往复式蒸汽动力的核心结构要点，梳理动力传递的路径与各部件的受力情况。
