马铃薯开钻手枪结构展示三维建模作品

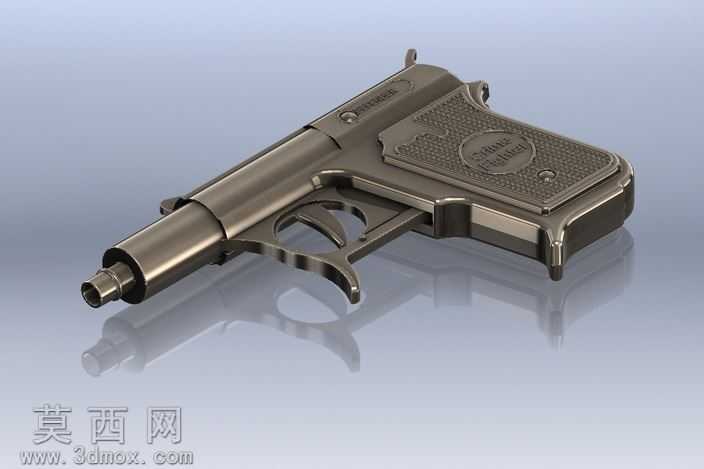

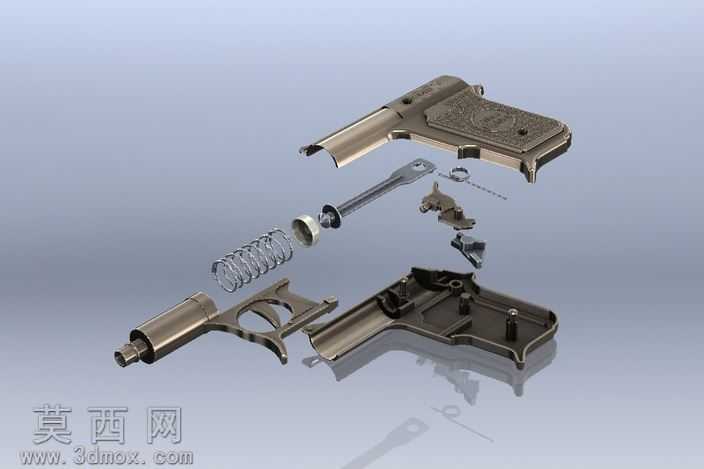

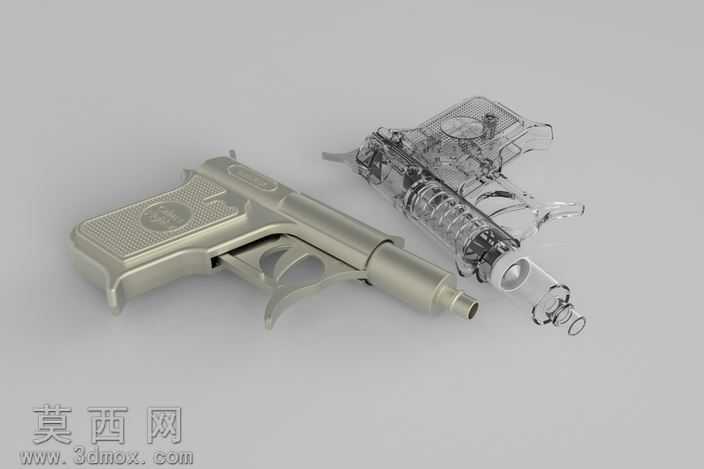

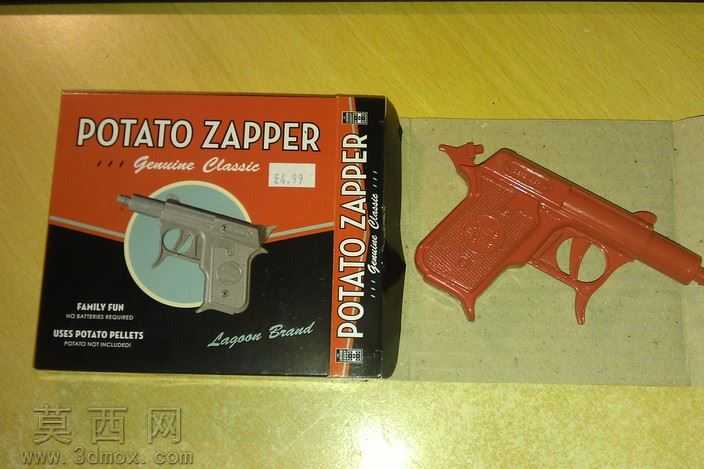

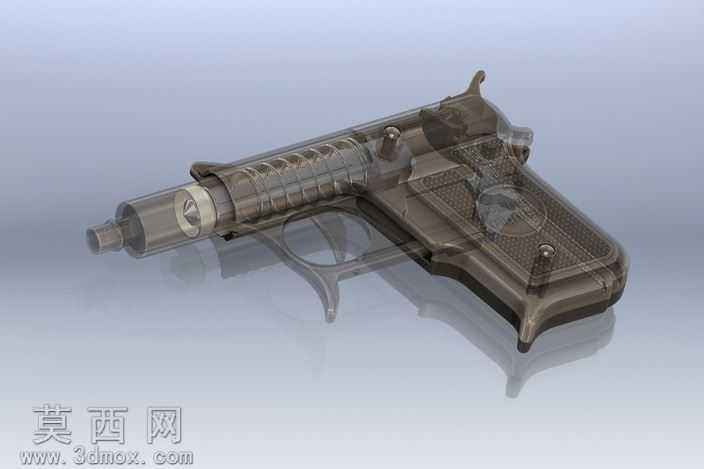

本作品为马铃薯开钻手枪的三维建模成果，建模过程依托SolidWorks平台完成全参数化特征构建，首先从枪械整体轮廓的草绘基准入手，严格参照实物比例绘制枪身、握把、枪管、扳机护圈等核心部件的二维截面，通过拉伸、切除、扫描、放样等基础特征命令完成各独立零件的实体生成，针对握把表面的防滑纹理，采用阵列结合曲面包覆的方式实现均匀规整的格纹效果，还原真实枪械握把的防滑触感设计。在内部结构建模阶段，对击发组件、弹簧腔、枪管内膛、弹仓衔接结构进行了精细化还原，通过爆炸视图配置将透明外壳版本与金属质感版本的装配关系清晰呈现，透明外壳部分采用半透明亚克力材质参数设置，可直观观测到内部扳机连杆、击锤、弹簧等传动部件的排布逻辑，清晰展示枪械从扣动扳机到击发动作的传动路径。材质渲染阶段，金属枪身部分采用哑光枪灰色金属材质，调整粗糙度参数模拟锌合金铸件的细腻磨砂质感，边缘处添加轻微倒角高光还原金属加工的工艺细节，透明外壳部分调整折射率与透光率参数，模拟工程塑料透明件的通透视觉效果，同时在零件衔接处添加细微的装配缝隙与合模线细节，提升模型的真实感。设计过程中充分考虑了装配干涉校验，通过软件自带的干涉检查功能逐一排查各零件在装配状态下的碰撞问题，确保每个活动部件如扳机、击锤都预留了合理的活动行程，既还原了马铃薯开钻手枪作为经典童年玩具的外形记忆点，也通过结构拆解的展示形式清晰呈现了这类简易枪械的机械运作原理，模型同时导出了STEP、IGES等通用格式，可适配多数三维软件进行二次编辑或3D打印制作，整体建模精度兼顾外观还原度与结构准确性，可用于科普展示、玩具设计参考等场景。
