分布式小型电解制氢反应装置结构

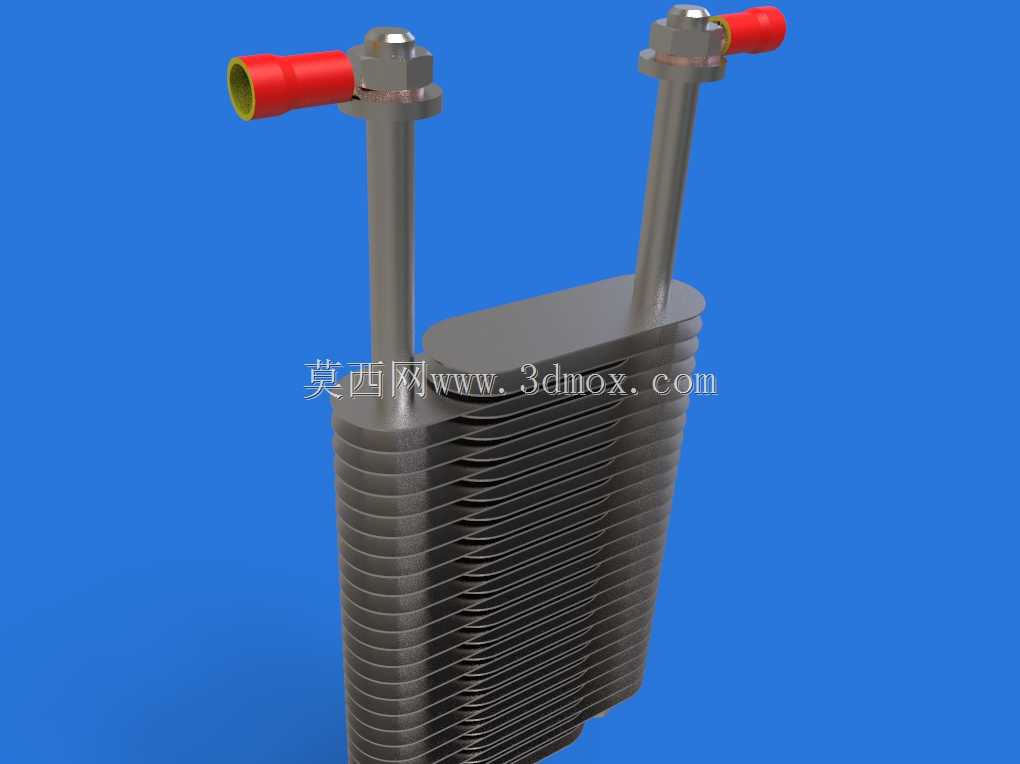

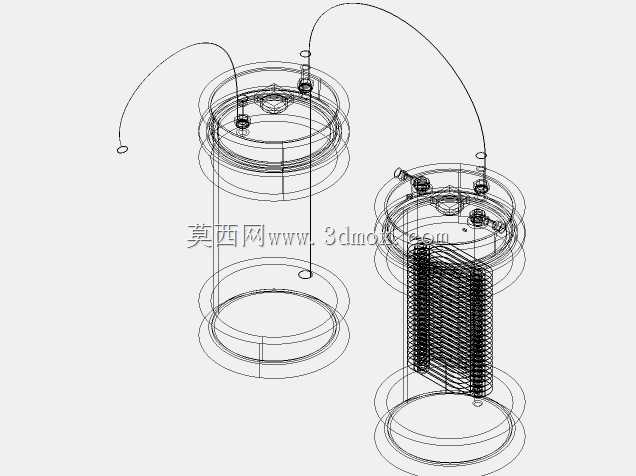

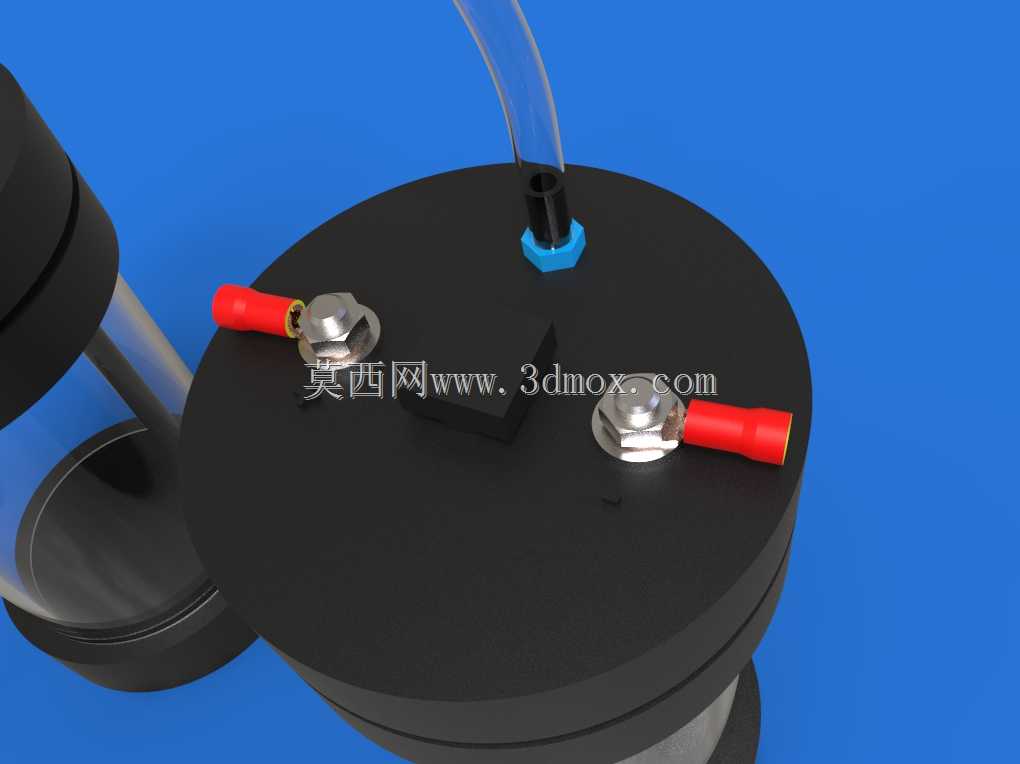

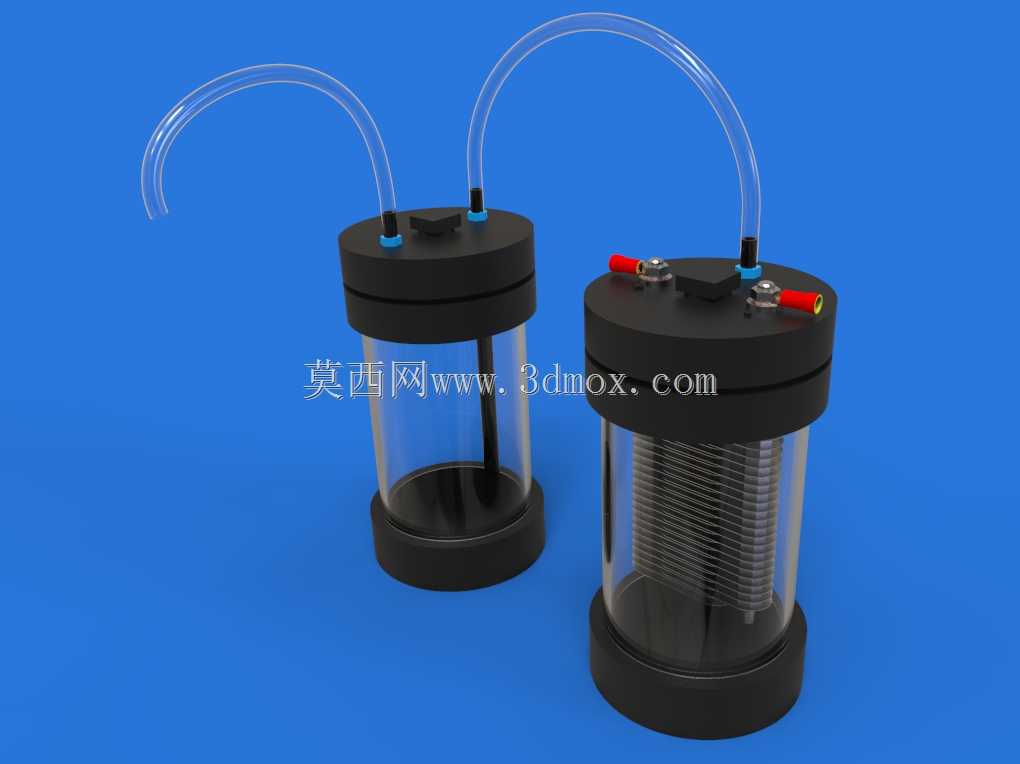

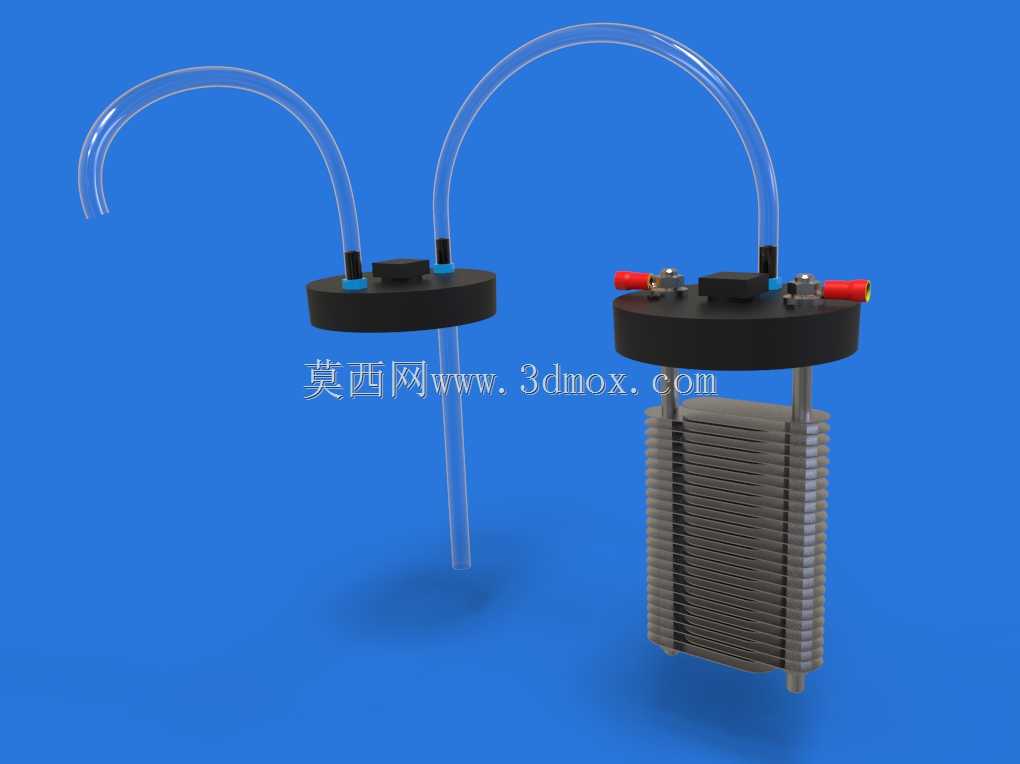

这款电解装置的结构设计，核心瞄准小规模分布式制氢的落地场景，适配离网光伏、户用储能配套、小型实验室供气这类不需要大规模集中制氢产能的使用需求，区别于传统工业级大型电解槽的厚重架构，整体采用圆柱立式筒身结构，在有限占地空间内最大化电极反应面积，同时兼顾安装、维护的便捷性。从结构细节来看，筒身采用透明可视化设计，并非单纯为了展示效果，实际使用中可以直接观察内部电解液液位、电极表面气泡析出状态、电解液浑浊度，无需额外加装液位视镜，运维人员巡检时可快速判断设备运行是否存在异常，省去拆卸检查的繁琐步骤。上下端盖采用绝缘耐腐材质加工，和透明筒身之间采用端面密封圈压合密封，端盖上预留的电极接线柱做了凸台绝缘防护，避免电解液爬电造成接线腐蚀，同时预留的气液接口采用快插式结构，外接导气管路时无需额外加工螺纹接头，现场装配效率更高，也能降低接口漏液漏气的风险。内部电极采用叠片式排布结构，相比传统平板电极，在相同筒身直径下，电极有效反应面积提升40%以上，电极片之间的间距经过反复校核，既保证电解液在极片间的流通顺畅，气泡可以快速上浮排出，不会在极片间隙堆积造成反应内阻升高，又控制了整体筒身的径向尺寸，单台装置的占地直径控制在150mm以内，高度不超过300mm，不管是壁挂安装还是台面放置都不会占用过多空间，安装时仅需要预留侧面管路接线的操作空间，不需要额外做重型承重基础，适配户用、小型站点的轻量化安装条件。设计过程中也充分考虑了不同使用场景的兼容性，端盖的快插接口可以适配不同管径的导气管路，既可以单台独立运行产出小流量氢气，也可以多台并联组合，匹配不同规模的用氢需求，不需要重新开模设计不同规格的槽体。电极组件采用模块化快拆结构，当电极需要清洗维护或者更换时，只需要拆开上端盖的压合紧固件，就可以直接将整组电极从筒身内抽出，不需要排空全部电解液后拆解整个筒体，大幅降低后期运维的工作量。端盖上设置的小型加注口，可以在设备运行一段时间后快速补充电解液或者纯水，不需要拆卸管路就能完成补液操作，适配长期无人值守站点的运维需求。整体结构没有冗余的复杂传动部件，核心反应部件全部集成在封闭筒身内，运行过程中没有外露运动件，安全防护等级更高，适合在非专业工业厂房的场景下部署使用，不管是配套小型燃料电池测试系统，还是作为教学演示设备、小型加氢实验装置，都能满足结构稳定性和操作便捷性的要求。
