AR15步枪触发调谐夹具结构设计

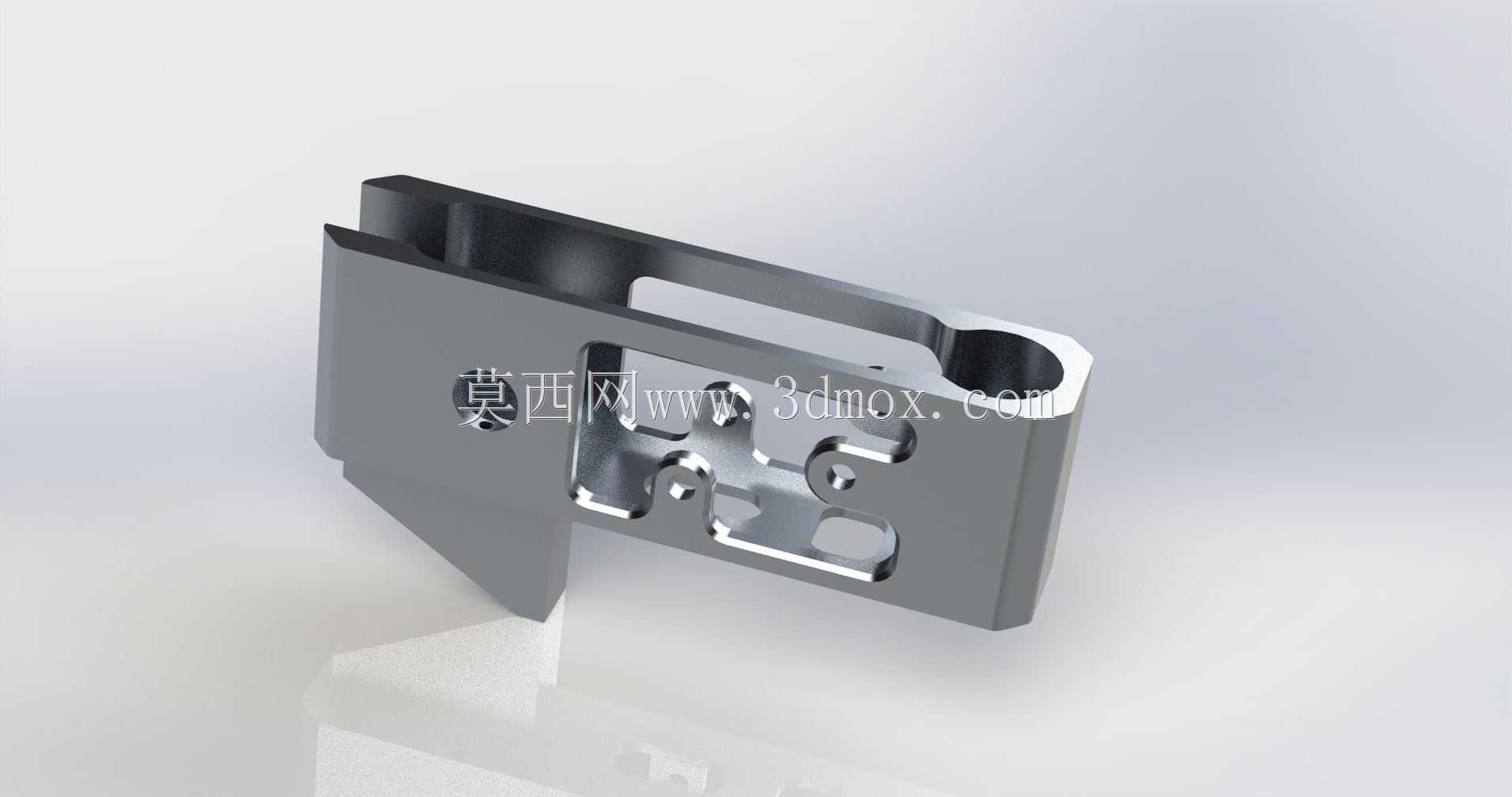

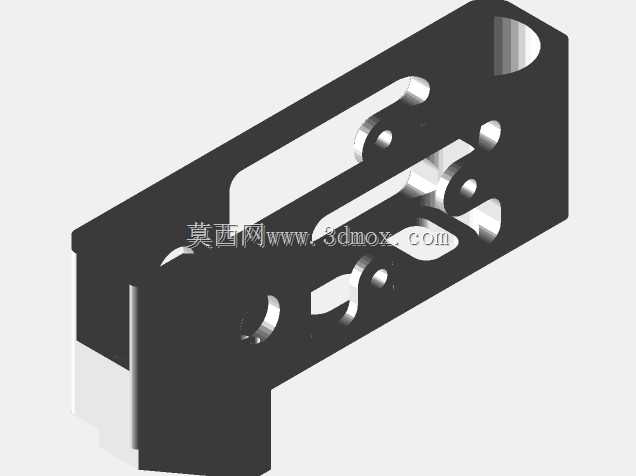

在轻武器测试与调校作业场景中，这类触发调谐夹具是枪械功能验证环节的核心辅助工装，主要服务于AR15型步枪的火控组件（FCG）性能测试工序，承担触发机构的行程限位、受力传导、位置校准功能，帮助测试人员在不进行实弹击发的状态下，完成扳机力、触发行程、阻铁咬合精度等核心参数的校验与调整。从结构设计逻辑来看，该夹具采用一体化铣削成型的主体结构，整体以高强度金属为基材，通过CNC精加工保证各安装面的形位公差，避免装配间隙带来的测试数据偏差。主体一侧设计有斜向定位切面，可与枪械测试台的基准面快速贴合定位，无需额外复杂装夹即可保证安装同轴度，大幅缩短测试前的准备周期。中部的镂空区域并非减重设计，而是精准对应火控组件的各运动部件行程空间，预留出扳机、阻铁、击锤等零件的活动余量，同时在镂空区域周边设置多组定位销孔与螺纹安装位，可根据不同批次FCG组件的尺寸差异，灵活调整定位块的安装位置，兼容多版本AR15火控组件的装夹需求。夹具端部的圆弧开孔为定位销过孔，可与测试台的固定销配合实现快速锁止，装夹后整体无多余突出结构，不会干涉测试人员对触发组件的调整操作。从安装边界来看，该夹具的整体外轮廓尺寸适配常规轻武器测试台的装夹槽宽度，底部平面的平面度控制在0.02mm以内，保证放置后无翘曲偏差；侧边的定位凸台高度经过精准计算，装夹后火控组件的触发受力点与测试力传感器的施力点处于同一水平轴线，避免分力带来的扳机力测试误差。在实际使用过程中，该夹具可替代实枪完成大部分火控组件的预调校工作，减少实枪装拆对枪械本体的磨损，同时能在实验室环境下完成重复性的触发性能测试，帮助调校人员快速找到触发机构的最佳配合参数，大幅提升枪械调校的效率与测试数据的一致性。夹具的边角位置均做了倒角去毛刺处理，避免装夹过程中划伤枪械零件表面，各安装孔位的位置度公差严格控制在0.01mm以内，保证多次装夹的定位一致性，满足批量测试场景下的重复装夹精度要求。
