重型立式管子夹持固定台钳结构设计

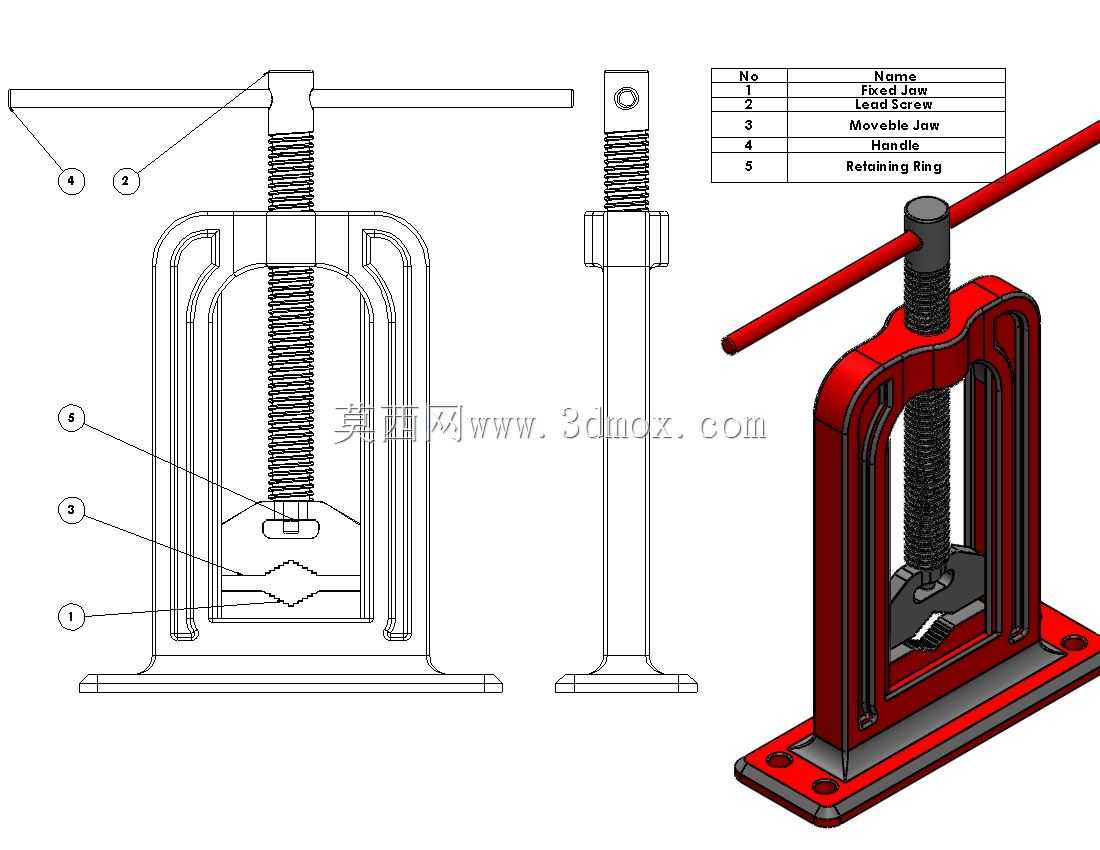

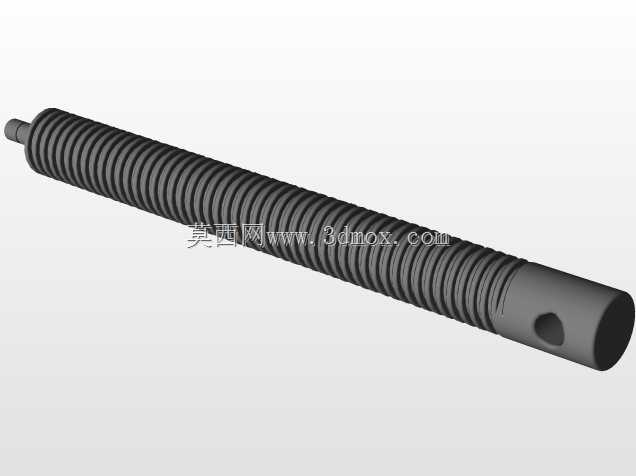

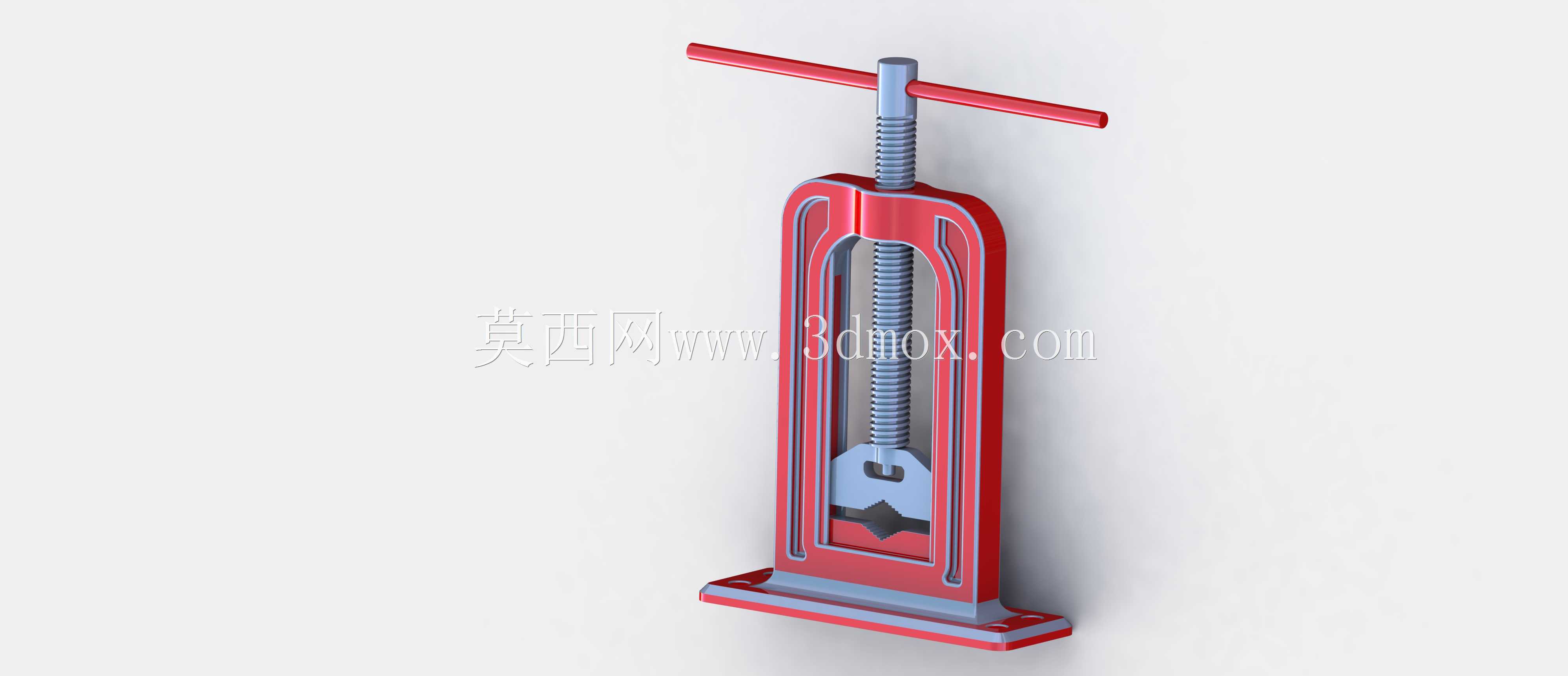

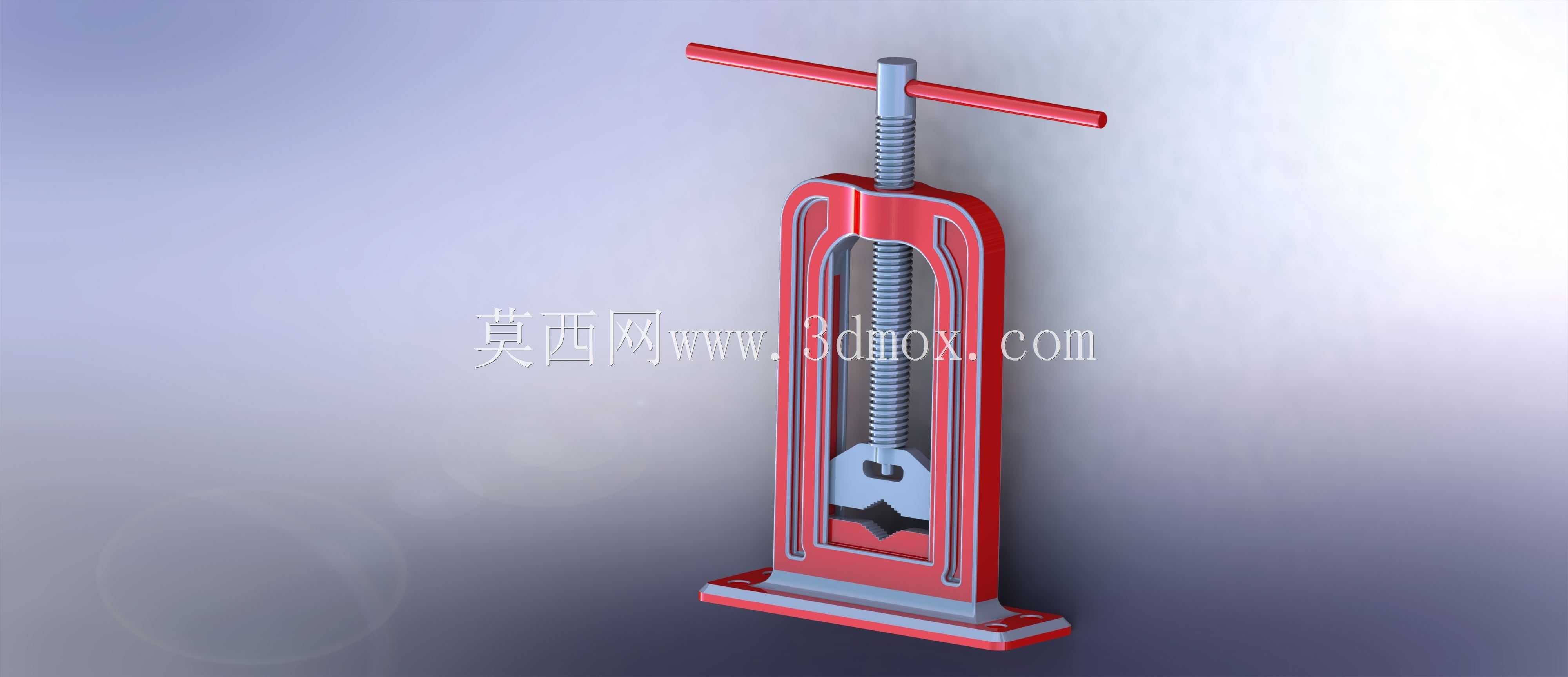

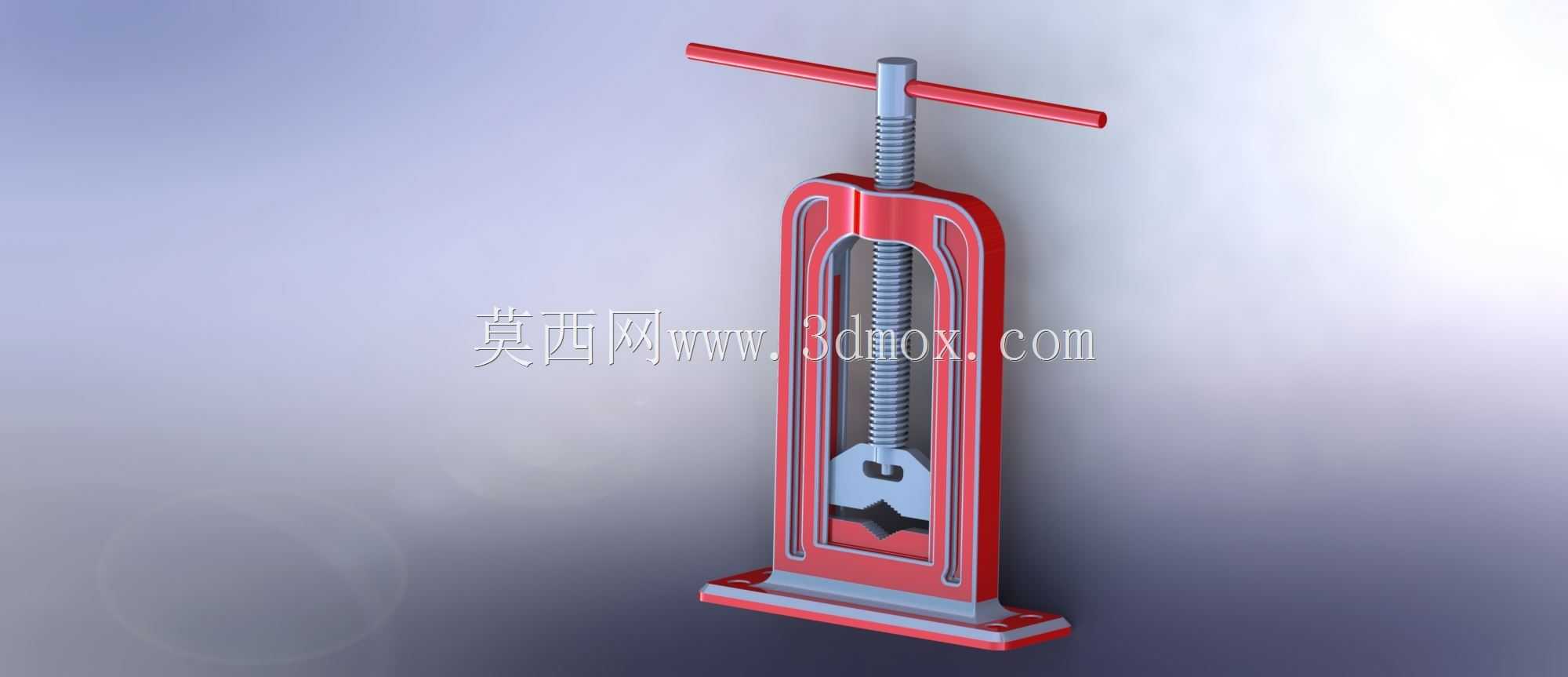

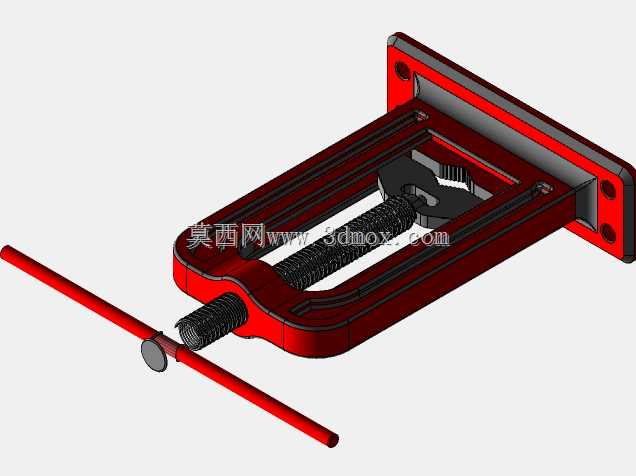

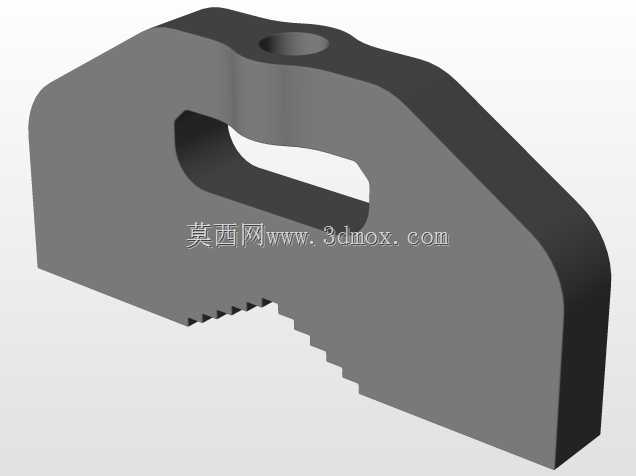

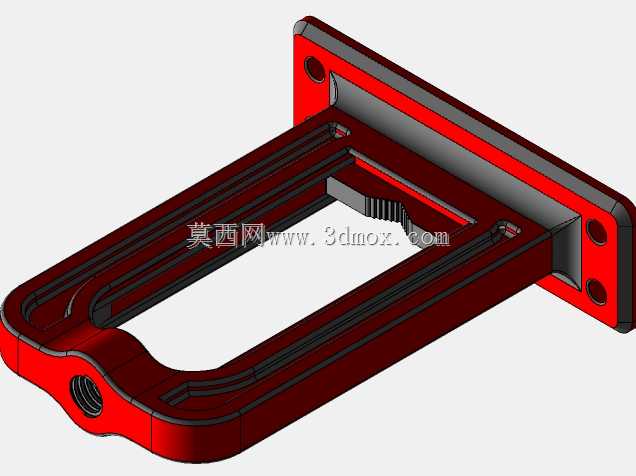

这款立式管钳主要面向管路安装、五金维修、小型管材加工场景设计，区别于普通手持式管钳，其立式落地结构可提供更大的夹持力矩，同时解放操作人员双手，适合长时间固定金属管材、硬质塑料管材开展套丝、切割、坡口打磨、焊接对位等作业。从功能特性来看，该结构采用T型手柄配合梯形丝杆传动，梯形丝杆具备自锁特性，夹紧后不会因管材受外力扭转出现松脱，钳口位置设计有适配不同管径的V型咬合齿，齿面做了防滑处理，可适配常见公称直径范围内的圆管，夹持时不会出现管材打滑、表面压溃变形量过大的问题。设计过程中优先考虑了作业稳定性，底座采用加宽加厚的平板结构，可通过螺栓固定在工作台面或者地面基础上，作业时不会随管材受力出现侧翻、移位，整体框架采用对称式箱型结构，两侧立板承担丝杆传动的径向力，避免丝杆受偏载出现弯曲变形，钳口活动块与立板之间设计有导向滑槽，保证上下夹紧过程中钳口始终保持对中，不会出现偏斜导致管材夹歪的情况。从安装边界来看，整体高度适配成年操作人员站立作业的舒适区间，底座安装孔位间距符合常规钳工工作台的预留孔标准，无需额外改制工作台即可完成固定，T型手柄的转动半径经过优化，操作人员站在正面即可单手完成夹紧、松脱操作，无需过大的操作空间。钳口的开合行程覆盖了日常维修、安装场景中绝大多数常用管材的直径范围，针对薄壁管材的夹持需求，钳口咬合齿的齿尖做了钝化处理，在保证足够摩擦力的同时，不会咬穿薄壁管材的管壁。整体结构没有复杂的传动部件，日常维护仅需定期给丝杆涂抹润滑脂即可，适合在汽修门店、水电安装工地、五金维修车间、管路预制加工点等场景长期使用，相比手持式管钳，其夹持力更大、固定更稳定，能有效降低操作人员的劳动强度，提升管路加工作业的精度与效率。
