螺丝螺旋送料分配设备结构设计

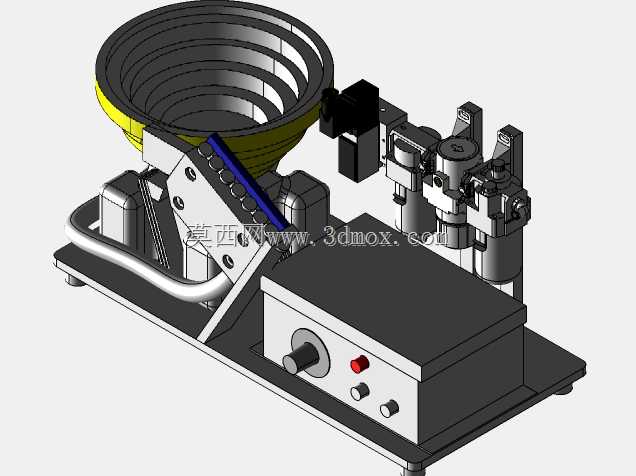

这套螺旋分配设备主要面向小规格紧固件的自动化供料场景，常见于电子组装、小五金件装配生产线的前端供料工位，用来替代人工手动排料、上料的重复操作，解决小螺丝类零件人工排序效率低、易混入错料、供料节拍跟不上装配节奏的实际生产痛点。设备核心的送料执行单元采用螺旋振动料盘结构，料盘内壁设置多圈螺旋上升的导料轨道，工作时料盘产生规律的高频微幅振动，让散落在料盘底部的螺丝沿螺旋轨道逐步抬升，轨道末端设置筛选结构，可自动剔除姿态不符合要求的螺丝，让不符合排序姿态的零件回落至料盘底部重新排序，只有姿态统一、朝向一致的螺丝能够顺着斜置的送料导轨滑入末端的分料工位。末端分料工位集成了多组气动执行组件，可根据下游装配设备的取料节拍，将排序完成的螺丝逐个分离至待取料位置，匹配自动锁螺丝机构、机械手取料的动作节奏，避免出现多料堆叠、供料断档的情况。从结构设计的角度来看，整套设备采用一体式底板安装布局，振动料盘、送料导轨、分料阀组、控制箱体全部固定在同一块安装底板上，底板底部预留了标准的安装固定孔位，可直接固定在生产线的机架台面上，不需要额外做拼接组装。控制箱体集成在分料机构的下方位置，箱体面板上设置了调节旋钮与控制按钮，可直接在设备端调整振动幅度、分料节拍，适配不同长度、不同头型规格的螺丝供料需求，不需要外接独立的控制柜体，减少设备占用的台面空间。送料导轨的倾斜角度经过结构校核，既保证螺丝能够依靠自重顺滑下滑，又不会因为坡度过大导致零件滑行速度过快出现卡滞、跳料的问题，导轨侧面设置可调节的挡边结构，更换不同规格螺丝时只需要调整挡边间距即可适配，不需要整体更换导轨组件。设备的气动元件全部采用侧装布局，管路沿安装支架内侧排布，避免外露管路被物料剐蹭或者积尘，同时方便后期维护时快速更换气管、调整气缸行程。整套设备的安装边界控制紧凑，整体宽度不超过常规生产线工位的台面宽度，高度适配常规装配作业的取料高度，不需要对现有生产线做大规模改造就可以直接接入使用，可对接自动锁螺丝机、装配机械手等多种下游自动化设备，实现螺丝类紧固件从散料状态到有序逐个供料的全流程自动化作业，大幅降低装配工位的人工重复劳动强度，提升装配环节的供料稳定性与生产节拍一致性。
