19英寸2U机架式八口电源连接器面板

这款机架式接口面板主要面向标准19英寸机柜的配电集成场景，常见于专业演出扩声系统、固定安装的音视频机房、数据中心辅助配电回路、工业测试台架的电源接驳工位，用来集中部署多回路电源输出接口，替代零散布置的外接插座，让机柜内部走线更规整，也能避免外接转接件占用机柜外部操作空间，日常运维时插拔电源接头的操作动线更集中，减少误碰其他线路的概率。

从结构设计来看，整体采用1.5mm厚冷轧钢板冲压成型的黑色哑光面板，表面做喷塑处理，既满足机柜内部的耐磨抗刮需求，也能减少机房灯光反射造成的视觉干扰。面板严格遵循2U高度的机架安装规范，上下两侧预留标准的机柜固定挂耳孔位，安装时可直接适配通用机柜的方孔条，不需要额外加工转接件，左右两侧的安装孔位预留了0.8mm的装配公差，抵消机柜立柱的加工误差，避免出现孔位对不齐无法安装的问题。

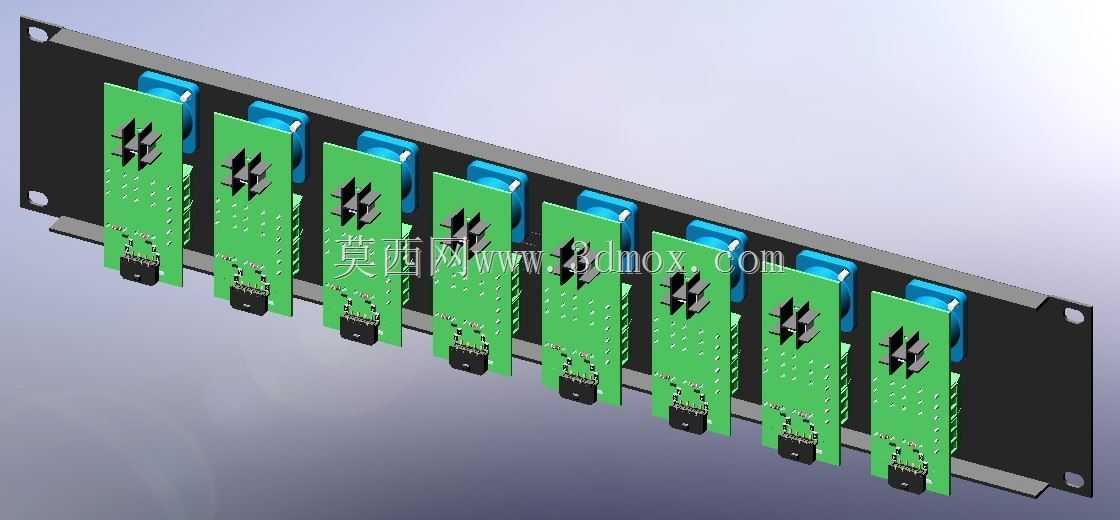

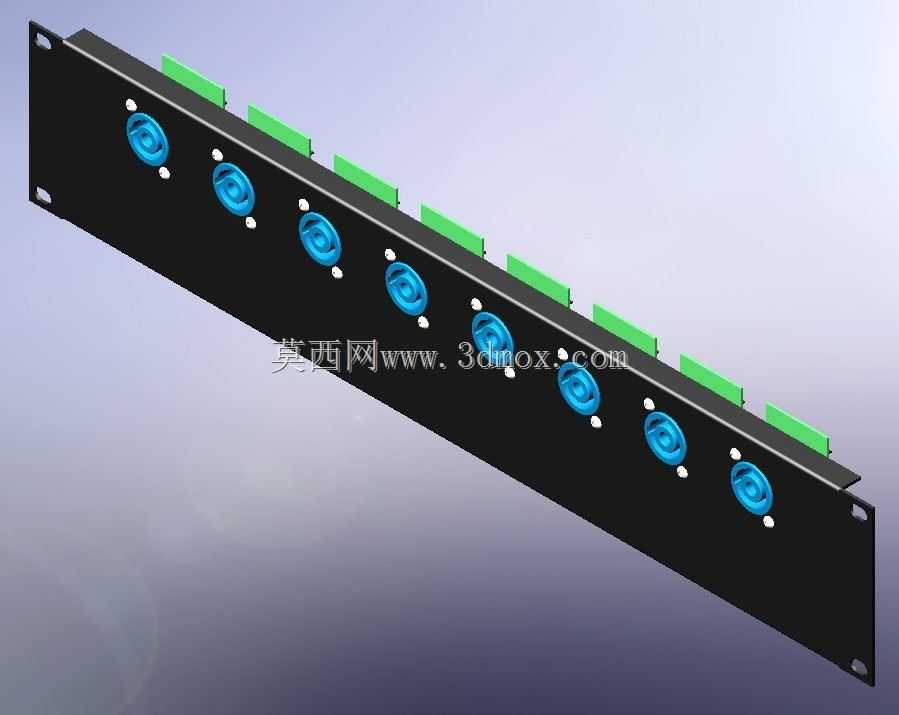

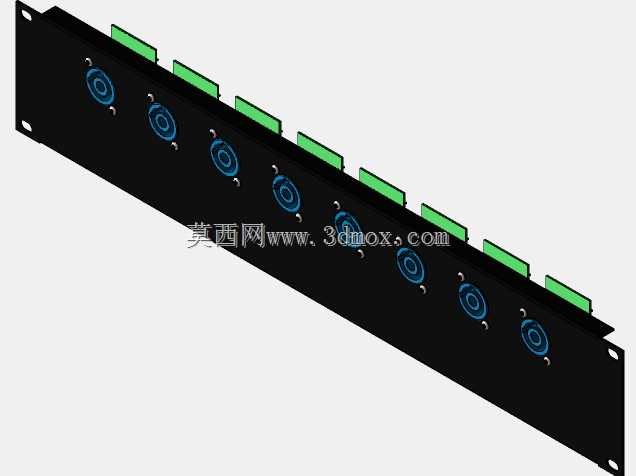

面板上横向等距布置8个蓝色电源连接器座，每个接口旁预留了标识位，可粘贴回路编号标签，方便运维时快速对应每一路的供电回路；接口采用带锁止结构的专业电源插座，插入配套插头后可通过旋转卡扣实现锁止，避免设备运行过程中因拉扯、震动导致接头松脱断电。面板后侧对应每个接口的位置预留了接线端子的安装空间，内部走线时可顺着面板后侧的理线凸台整理线缆，用扎带固定后不会出现线缆挤压端子的情况，保障接线的可靠性。

设计过程中重点考量了密集接口的间距合理性，相邻两个接口的中心距留足了32mm的操作空间，即便是带粗大尾套的工业电源插头，插拔时也不会出现相邻接口互相干涉的情况，戴绝缘手套操作也有足够的操作余量。面板后侧边缘做了翻边处理，既提升了整体结构强度，避免长面板运输、安装过程中出现弯折变形，也能消除钢板裁切后的锐边，防止装配接线时划伤操作人员的手部。面板上的接口安装孔采用冲压一次成型，孔位公差控制在0.1mm以内，连接器座安装后不会出现歪斜、松动的情况，长期插拔使用也能保持固定强度。
