AR15皮卡汀尼导轨30mm管径瞄准镜安装座

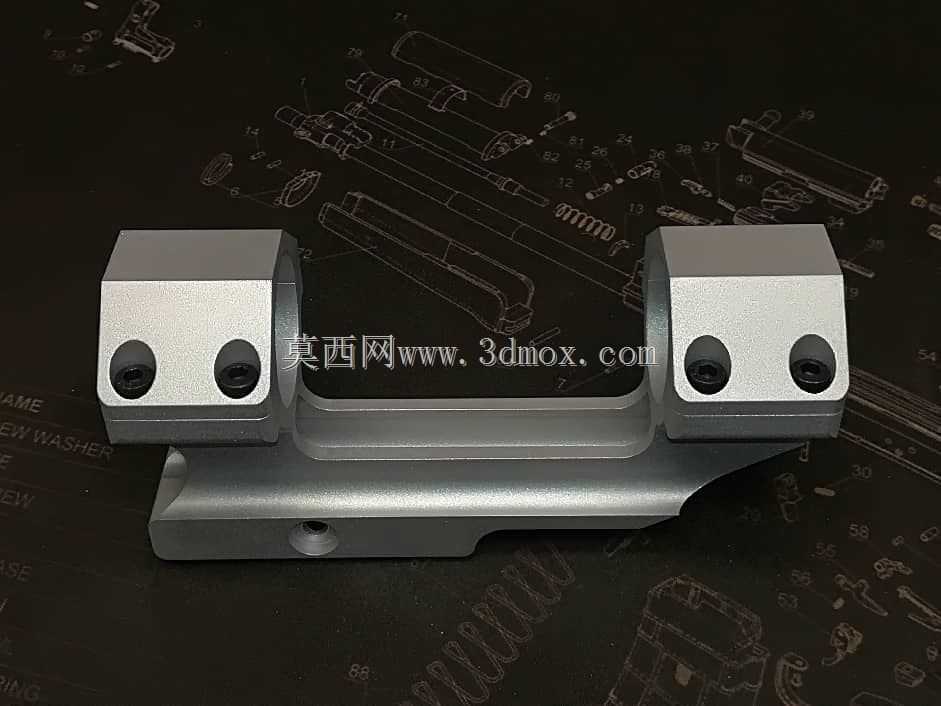

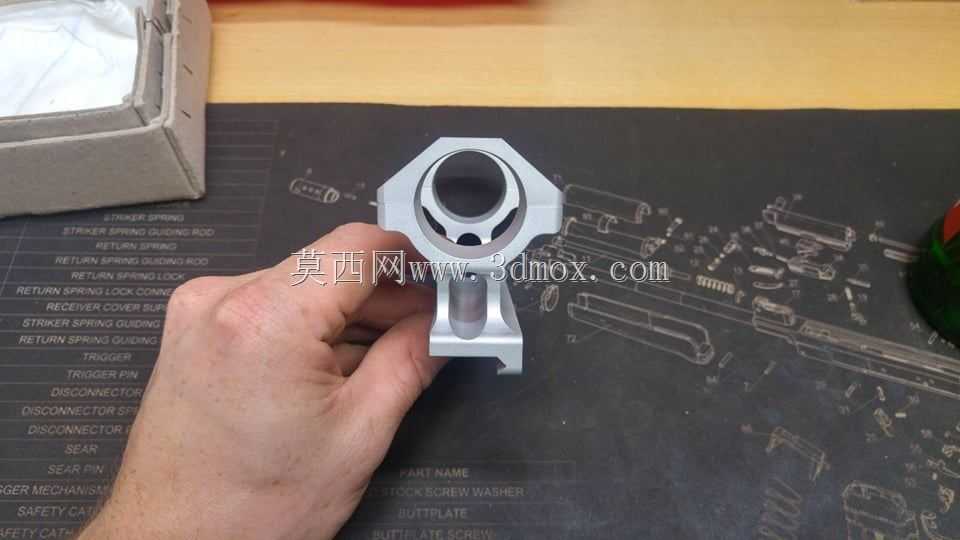

这款安装座是针对轻武器战术附件扩展需求开发的刚性连接部件，核心作用是在AR15系列步枪的皮卡汀尼导轨系统上，为30mm管径的光学瞄准镜提供稳定、无偏移的安装基准，避免射击过程中因后坐力冲击导致瞄准点偏移，保障光学瞄具的重复装夹精度。从结构设计来看，整体采用分体式夹块配合一体化连接桥的构型，两个对称的环形夹块负责抱紧瞄准镜镜身，每个夹块配置两颗锁紧螺钉，通过螺钉预紧力让夹块内孔产生均匀的弹性形变，抱紧镜身外圆，相比单螺钉夹装结构，四点锁紧的受力分布更均匀，不会对镜身造成局部压痕，也能在连续后坐冲击下保持足够的夹持摩擦力，杜绝瞄具前后窜动、周向转动的问题。连接桥部分做了下沉式的轮廓处理，一方面降低瞄准镜的安装高度，让射手贴腮瞄准的时候视线高度和瞄具出瞳高度更匹配，减少长时间据枪的颈部疲劳，另一方面也能在保证整体结构刚性的前提下，尽可能削减不必要的材料厚度，控制整体重量，避免枪械前端配重过大影响据枪平衡性。安装接口部分完全适配标准皮卡汀尼导轨的卡槽尺寸，底部的定位凸台可以卡入导轨的横向防滑槽内，限制安装座沿导轨轴向的窜动，夹装锁紧后可以实现零间隙配合，不需要额外加装防松销就能满足常规射击的强度要求。材质选用7075铝合金，这种材料的比强度高，经过硬质阳极氧化处理后表面硬度高，耐磨抗腐蚀，能够适应野外复杂使用环境下的磕碰、温湿度变化，不会因为长期使用出现连接部位的磨损松旷。设计过程中重点控制了两个夹块内孔的同轴度公差，保证装夹后瞄准镜光轴和枪管轴线的平行度偏差控制在合理范围内，减少后续校枪的调整量，同时夹块内孔没有做多余的衬层，依靠金属本体直接接触镜身，热胀冷缩的形变量一致，在高低温环境下夹持力不会出现大幅波动。整体没有设计上盖结构，属于快开式夹装的简化构型，安装瞄准镜的时候不需要将镜身从一端穿入环内，直接将两个夹块卡在镜身对应位置锁紧即可，装拆效率更高，也方便射手根据使用需求快速调整瞄准镜的前后安装位置，适配不同出瞳距离的光学瞄具。线切割铣削的加工工艺可以保证各个安装面的平面度、孔位的位置精度，让安装座和导轨、镜身的配合面完全贴合，避免出现虚位，保障射击过程中的瞄准稳定性。
