户外壁挂式防雨配电箱结构设计

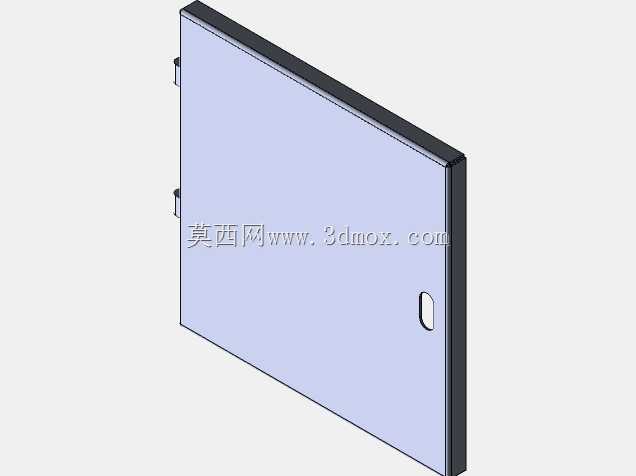

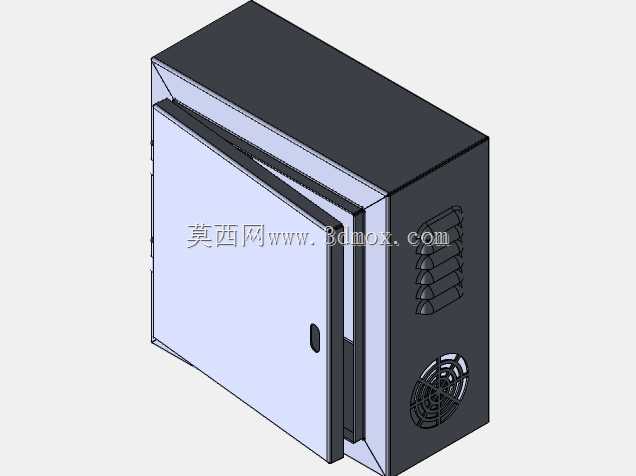

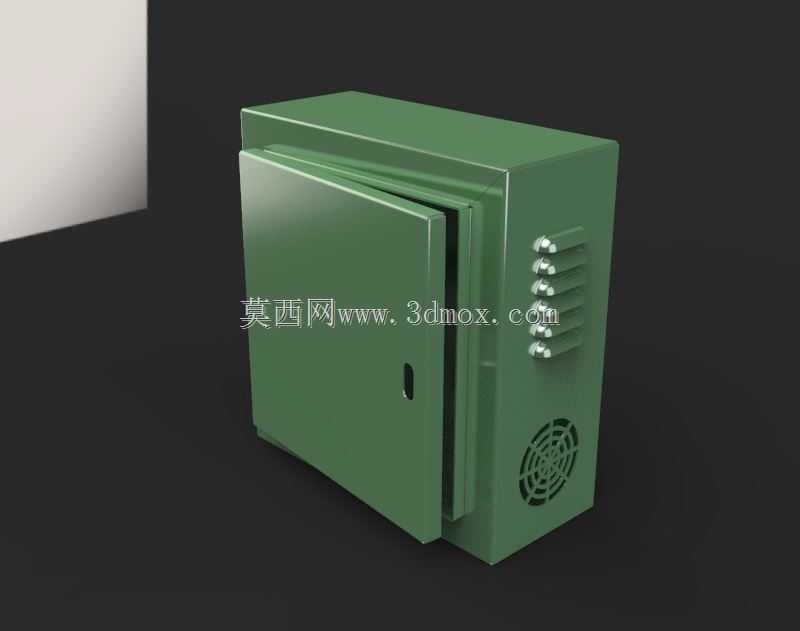

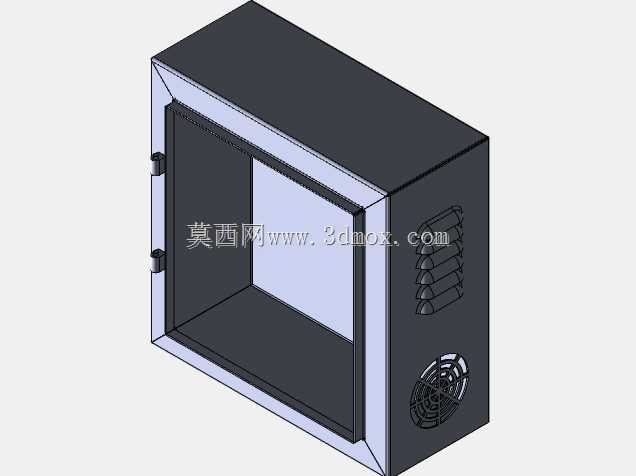

这款壁挂式配电箱主要面向户外低压配电场景设计，常见于园区照明回路控制、小型设备就近配电、户外监控设备供电分线这类工况，安装位置多选择建筑外墙、设备支架侧立面，避开低洼积水区域即可满足基础使用要求。从结构设计逻辑来看，箱体采用单开门外翻边结构，门体与箱体结合处做了折弯防水边，闭合后能形成迷宫式密封结构，避免雨水顺着接缝渗入箱体内部，侧面预留的进出线格兰头安装位做了下沉式凸台，安装防水接头后能进一步提升进线部位的防护等级，避免线缆穿入部位出现渗水隐患。箱体下部开设的通风栅搭配内置防尘网，既可以满足箱内电气元件的散热需求，避免夏季高温时段箱内积热导致空开、接触器误动作，又能阻挡户外蚊虫、浮尘进入箱体内部，减少元件积灰带来的绝缘下降问题。门体上预留的锁具安装位适配通用型三角锁，运维人员使用通用钥匙即可完成开箱操作，同时锁具部位做了防水挡片设计，避免雨水长期冲刷锁孔导致锈蚀卡滞。从安装边界来看，箱体背部预留了四个壁挂安装孔，孔位间距适配常规的膨胀螺栓安装尺寸，安装时只需在墙面打好对应规格的膨胀螺栓，将箱体挂装后拧紧固定螺母即可完成固定，不需要额外做焊接支架，能大幅降低现场安装的工作量。箱体内部预留了标准DIN导轨安装位，可以直接卡装小型断路器、漏电保护器、交流接触器这类标准低压元件，导轨旁预留的扎带固定孔方便整理内部走线，让箱内布线规整，后续运维排查线路时能快速定位回路。箱体侧面的散热筋结构采用一体折弯成型，不需要额外焊接附件，既提升了箱体侧板的结构强度，避免薄钢板箱体受外力出现凹陷变形，又能增加箱体与空气的接触面积，辅助提升散热效率。设计过程中充分考虑了钣金加工的工艺性，所有折弯圆角都匹配常规钣金折弯模具的参数，不需要开特殊模具就能完成加工，箱体焊接部位都做在内侧，外侧表面平整光滑，喷涂后外观一致性好，同时焊接边都做了打磨处理，避免喷涂后出现焊痕外露的问题，适配户外场景的防腐喷涂要求，能在常规户外环境下长期使用不出现大面积锈蚀剥落的问题。
