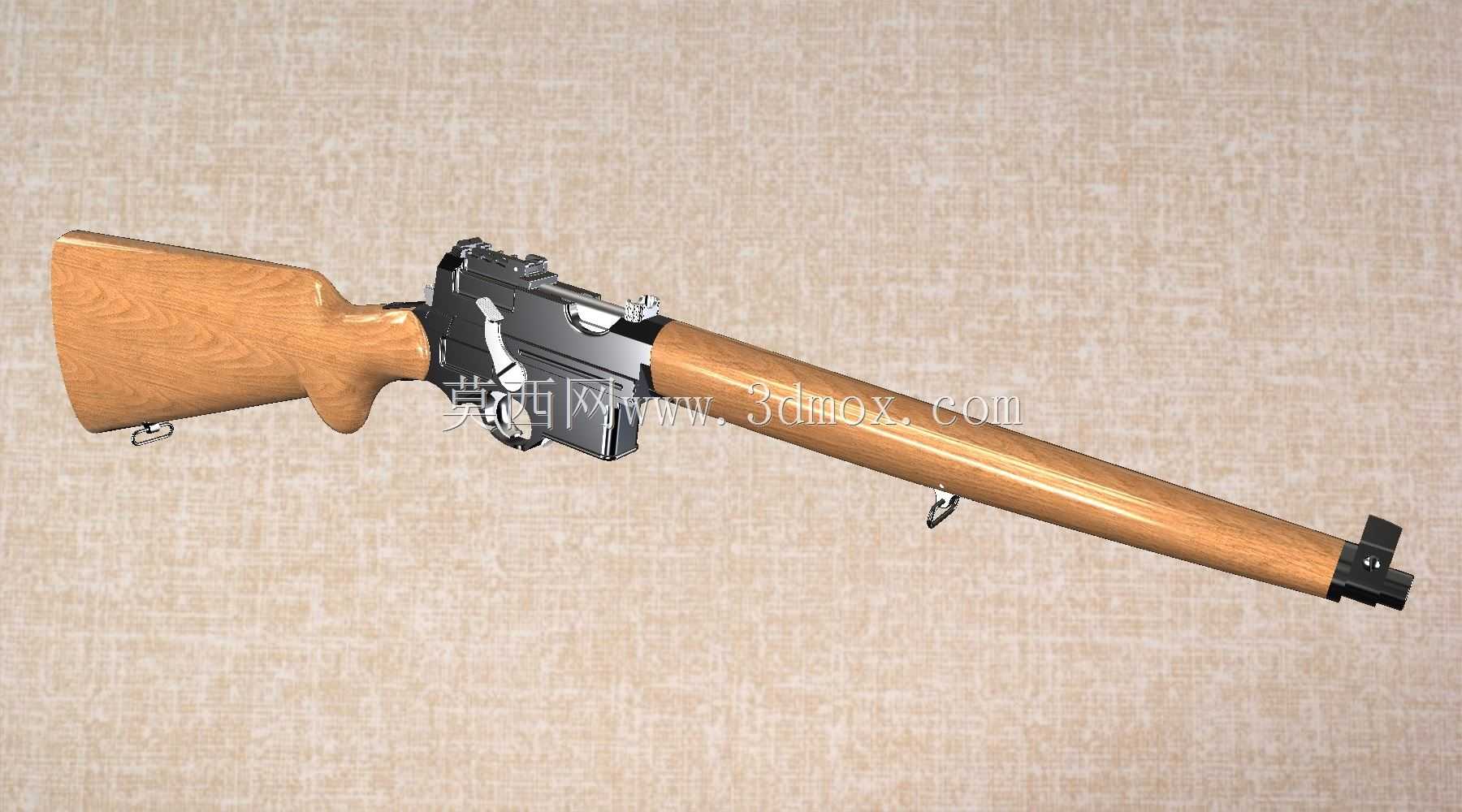

曼利夏1901式卡宾型枪械结构三维数模

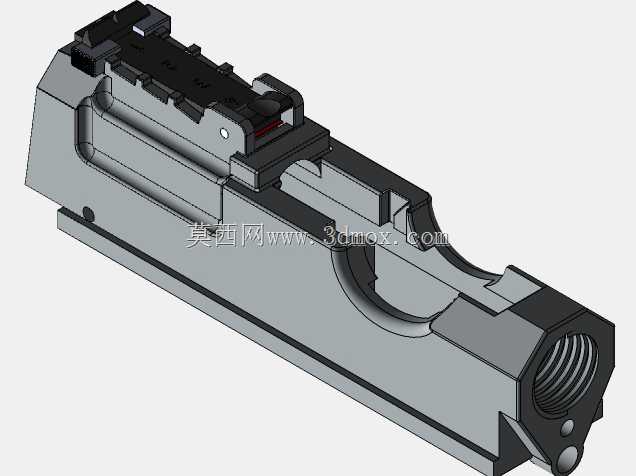

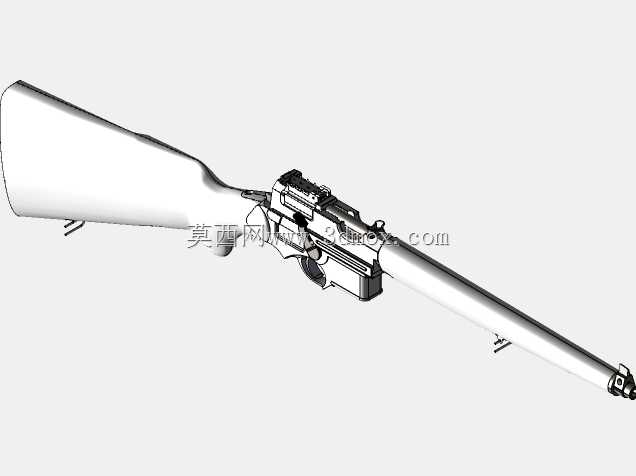

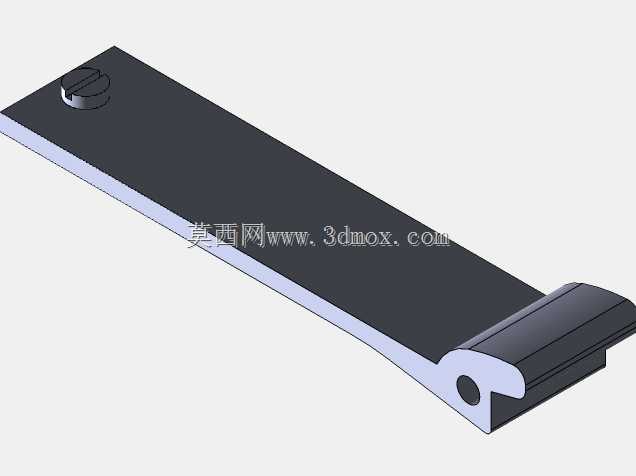

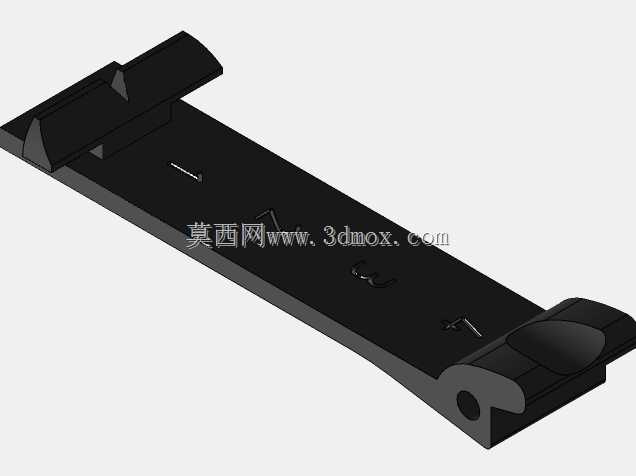

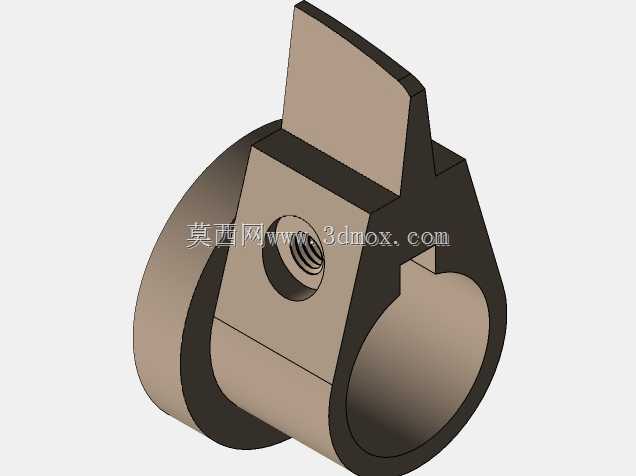

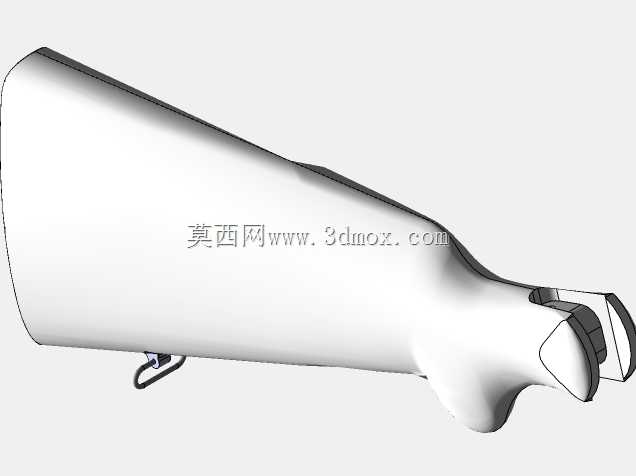

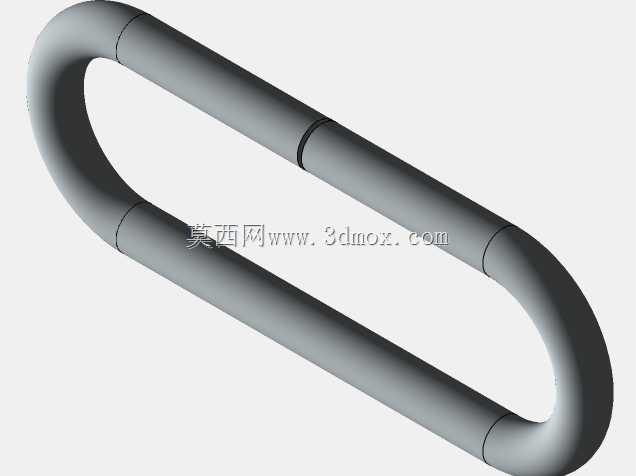

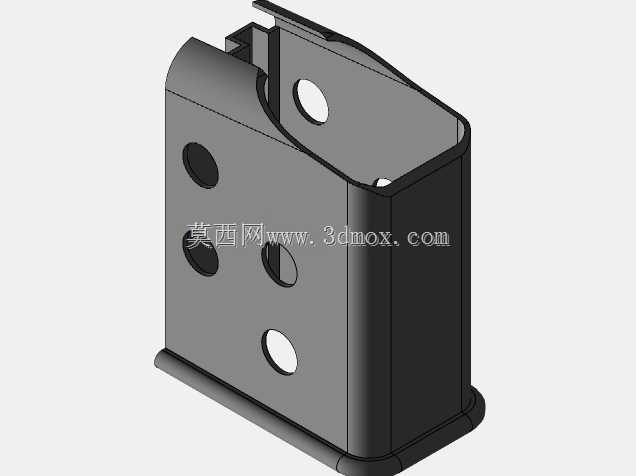

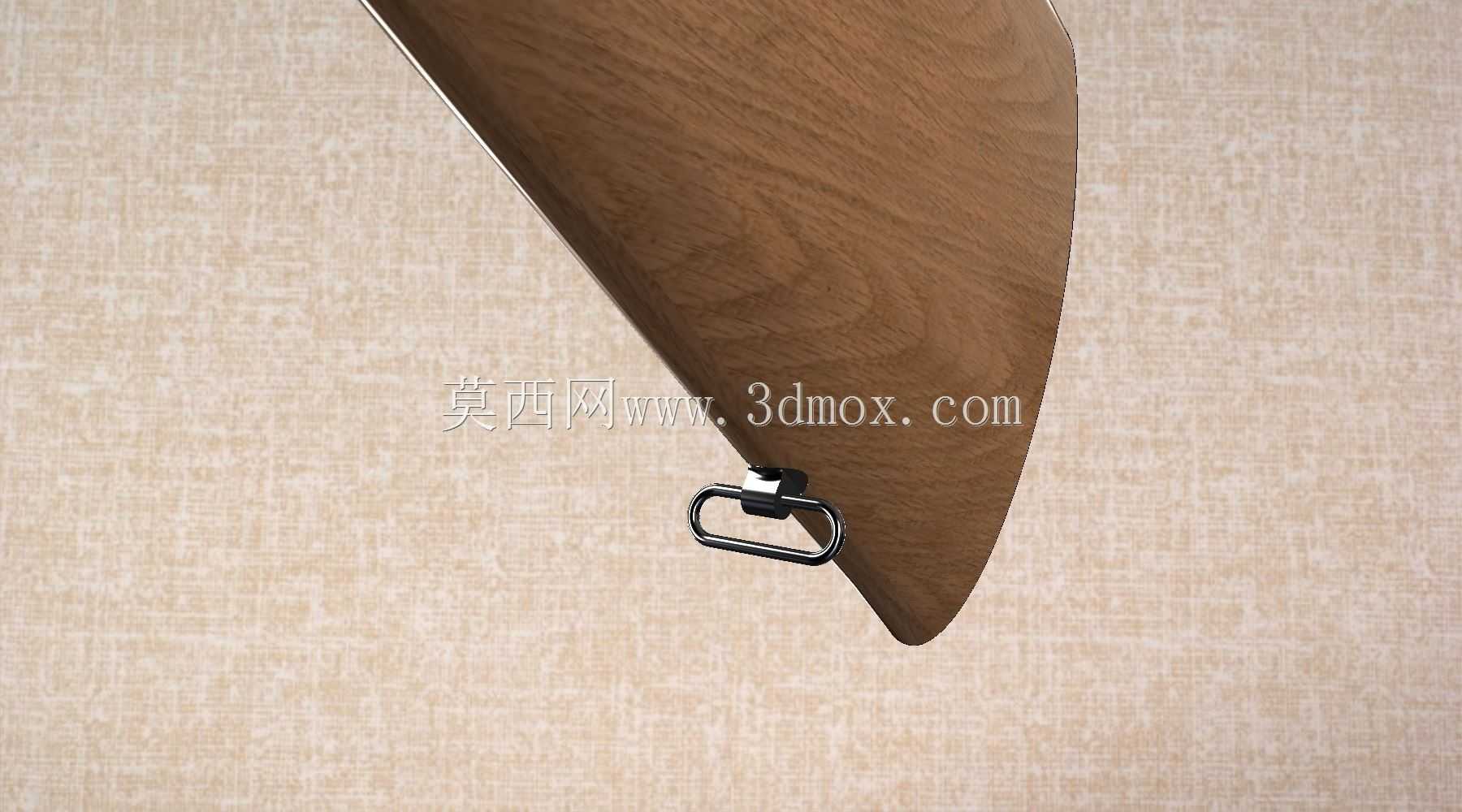

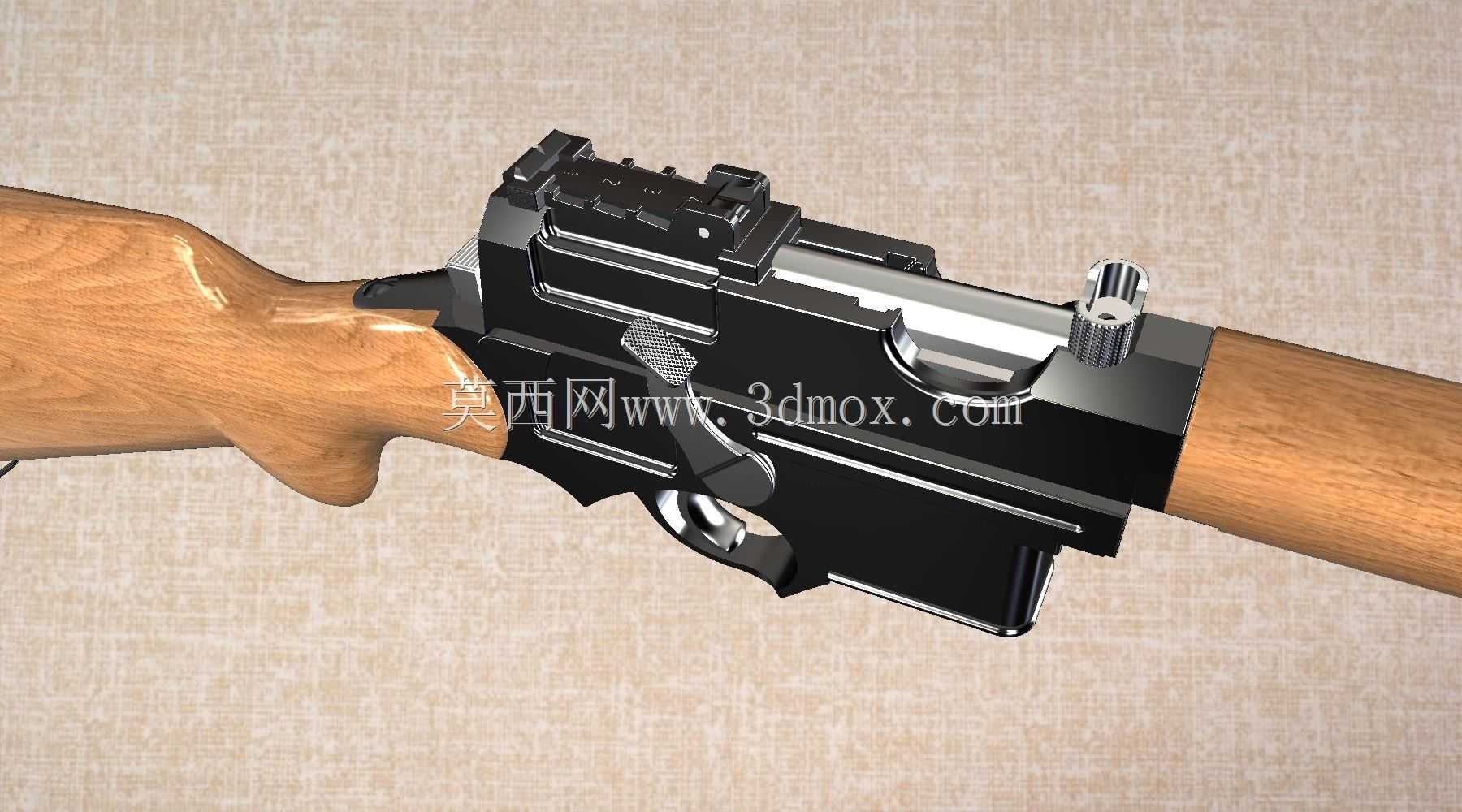

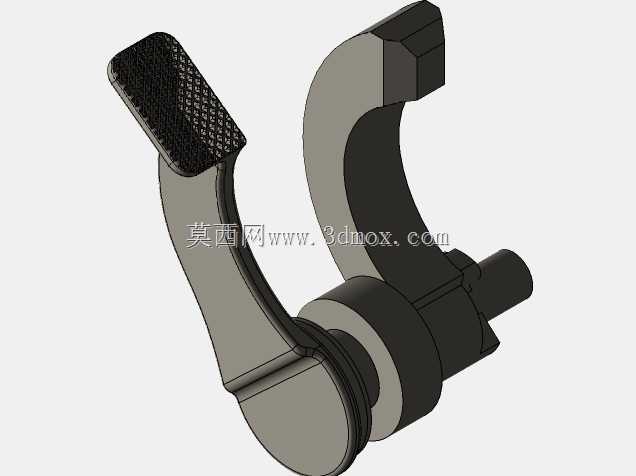

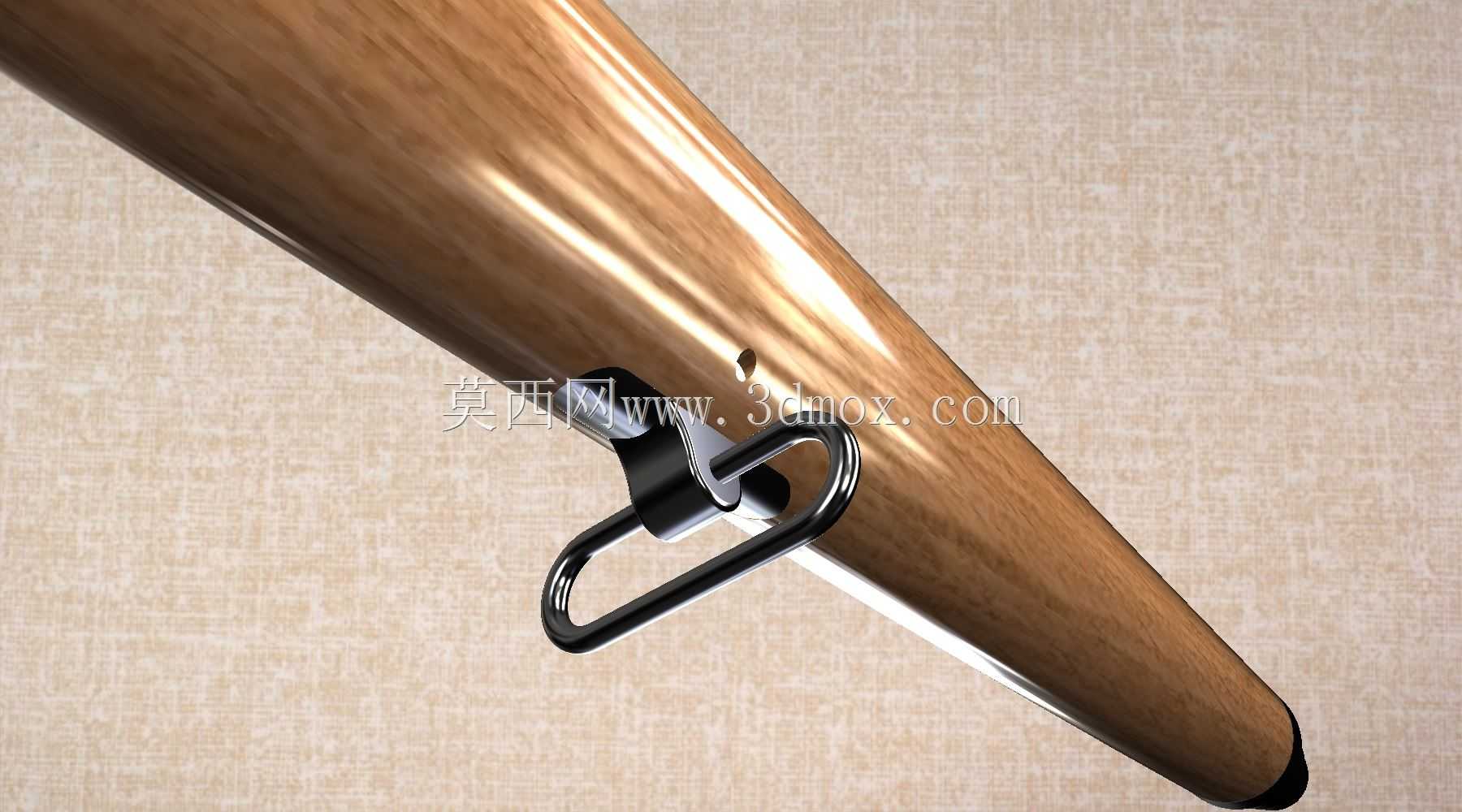

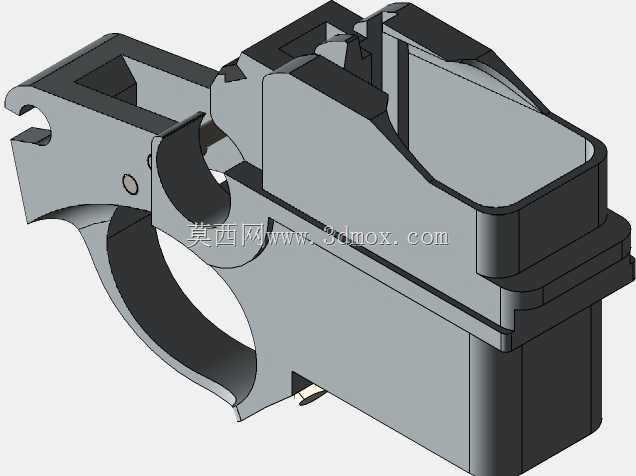

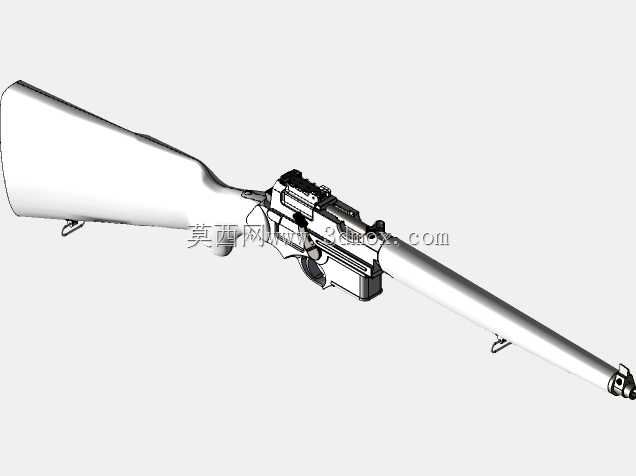

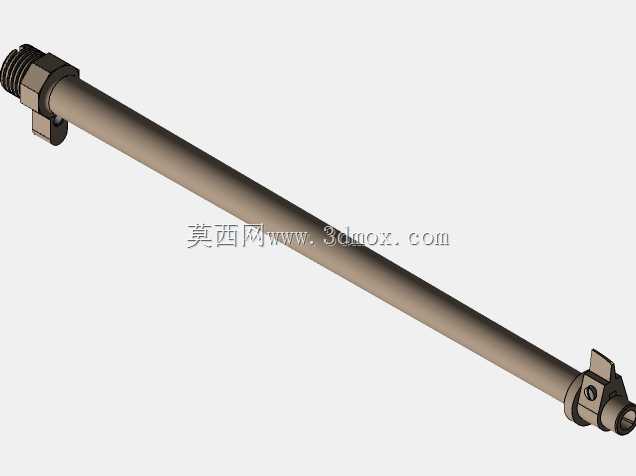

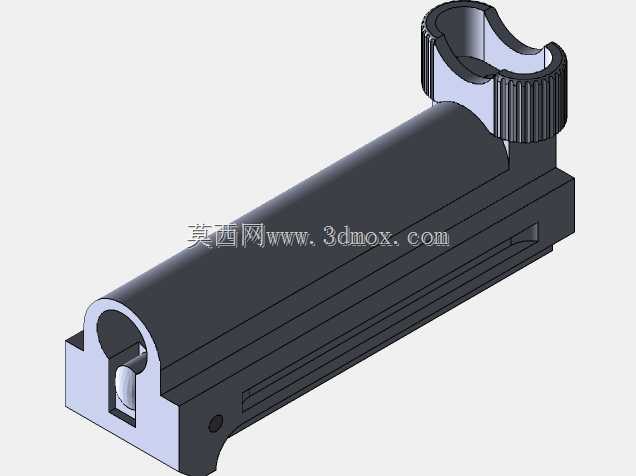

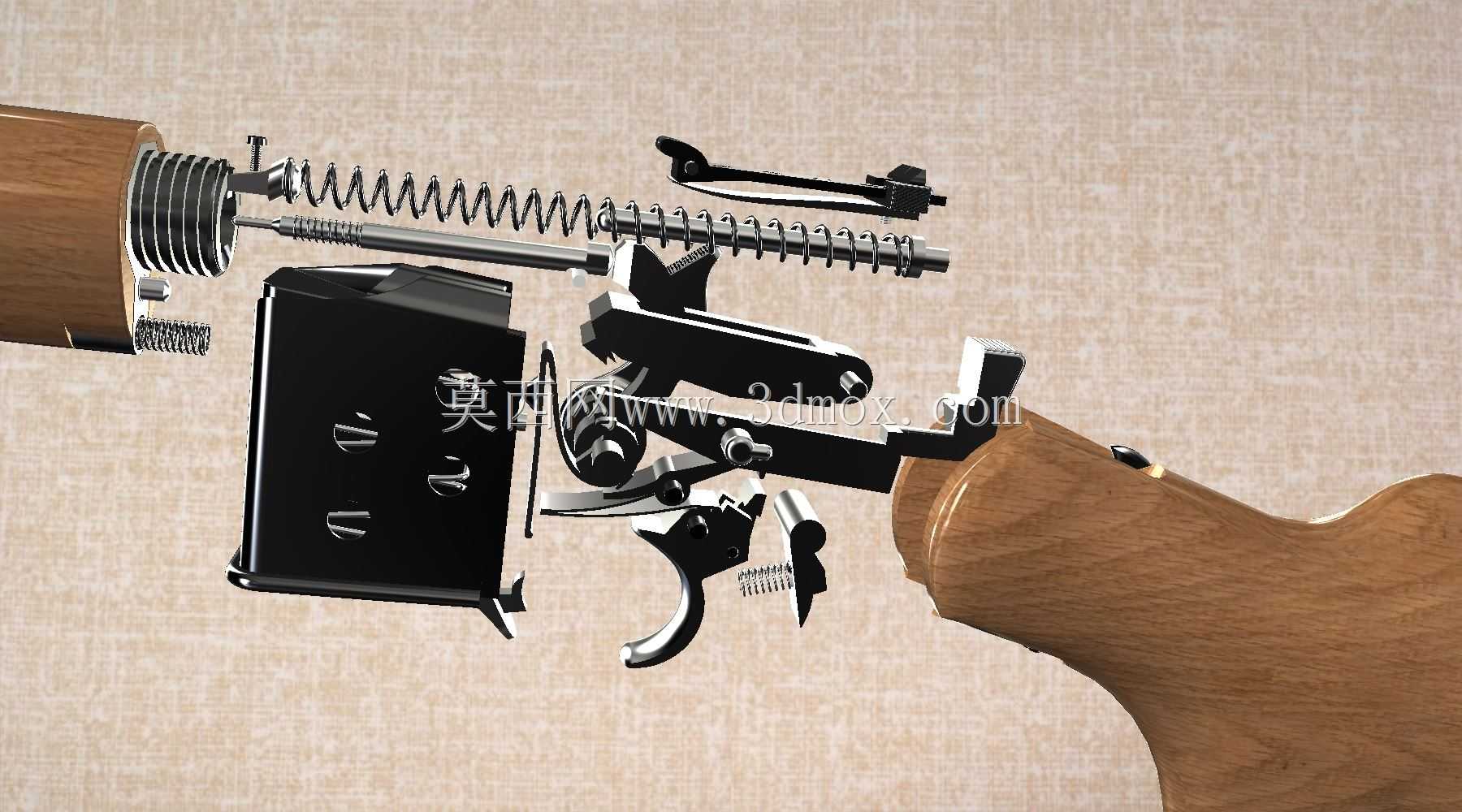

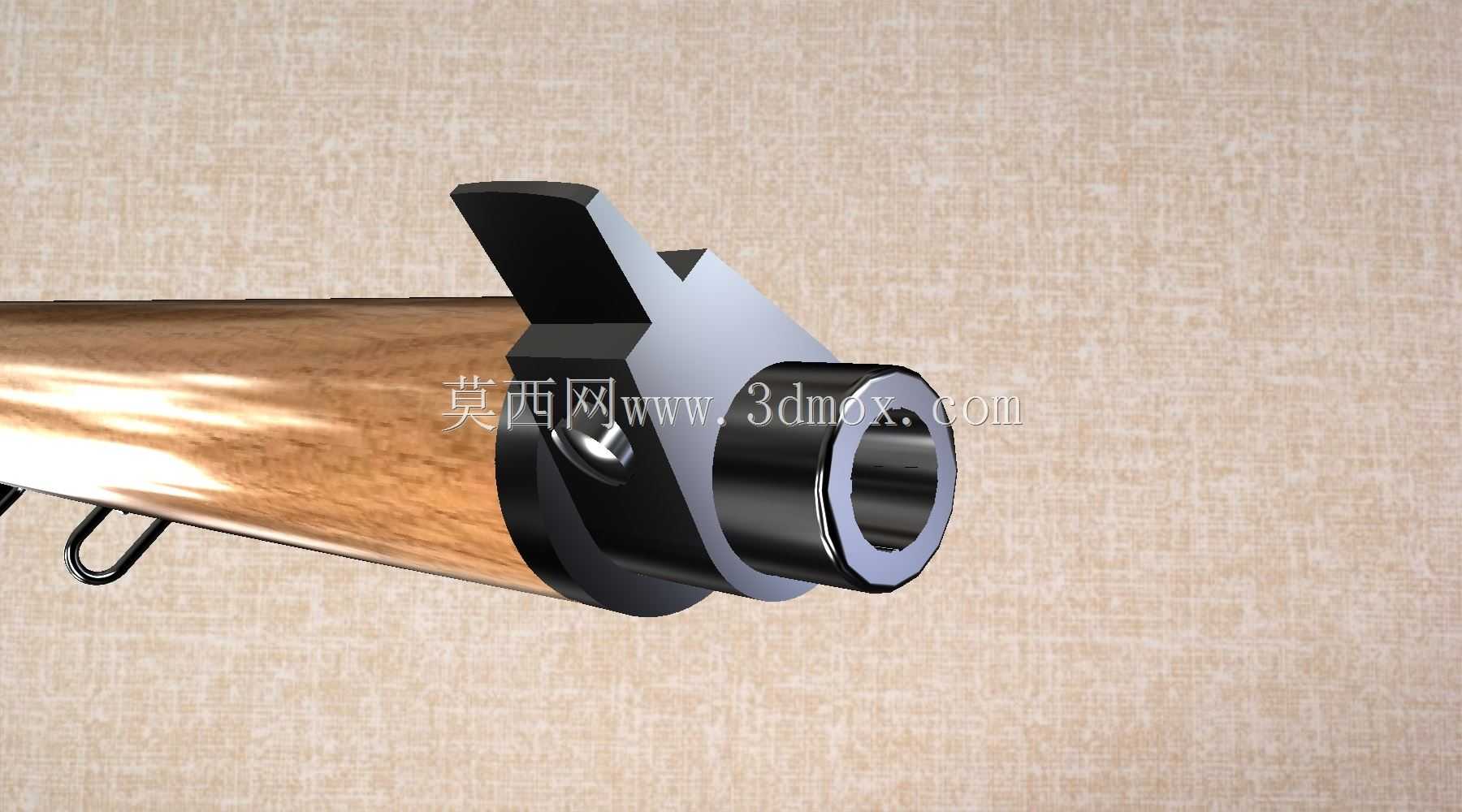

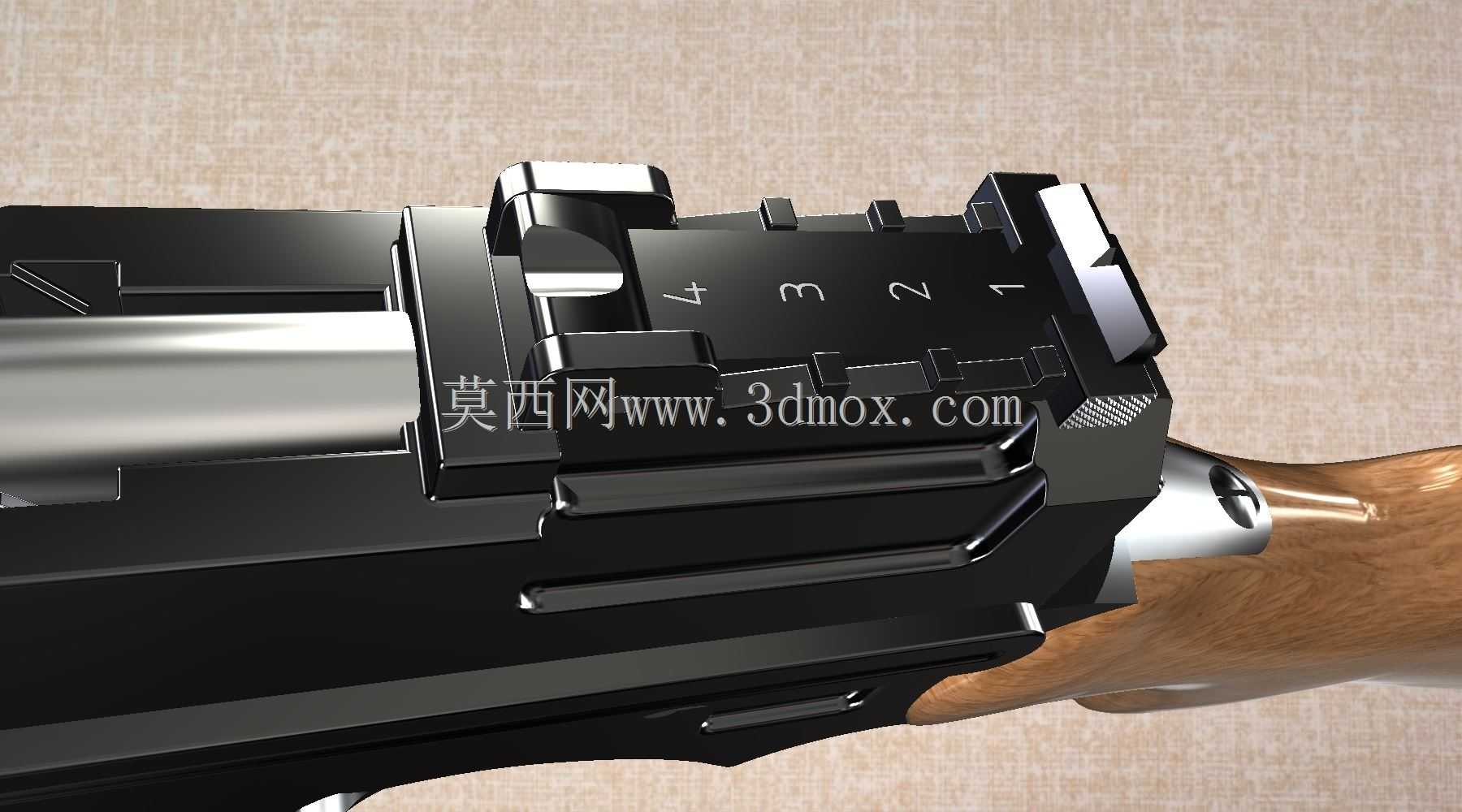

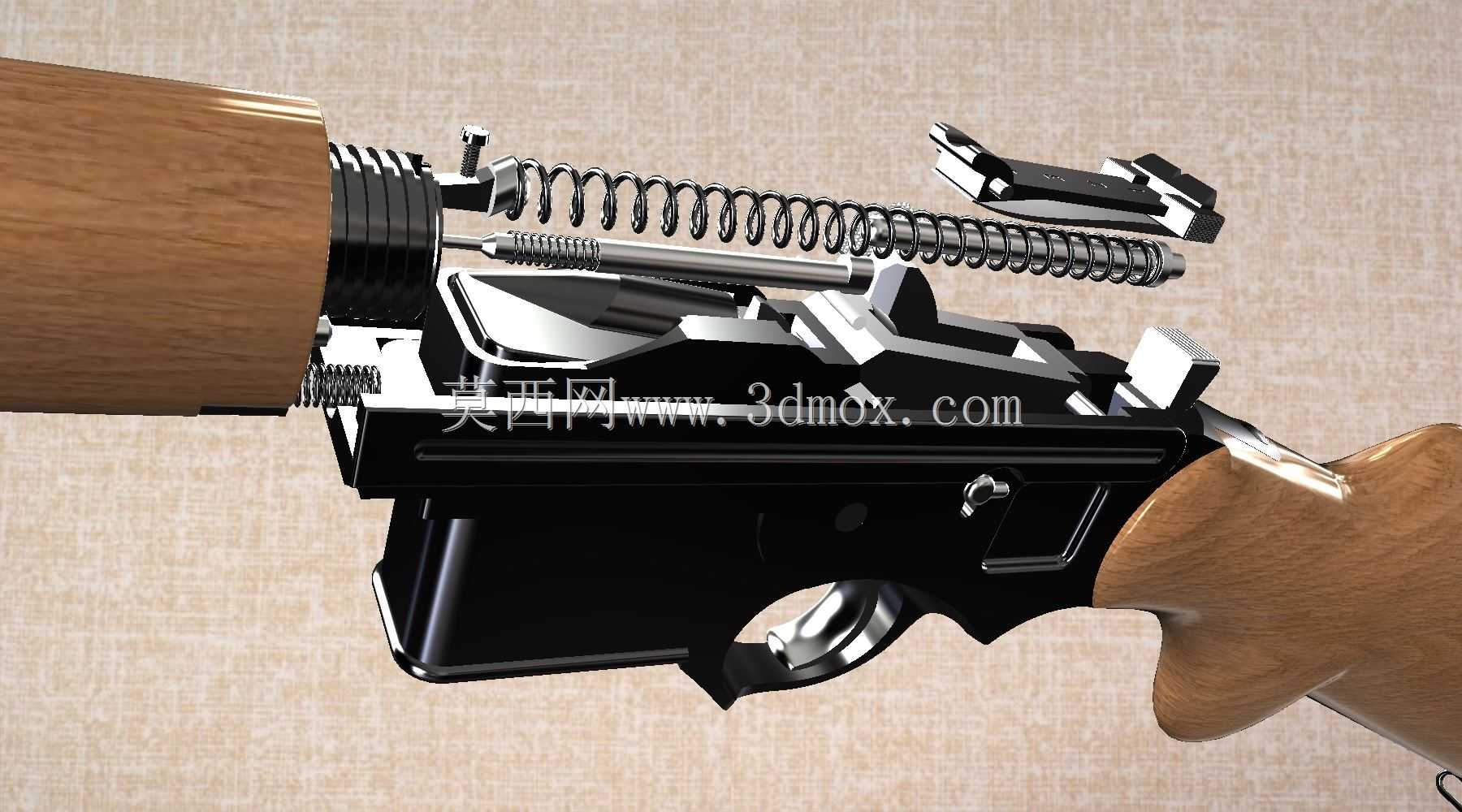

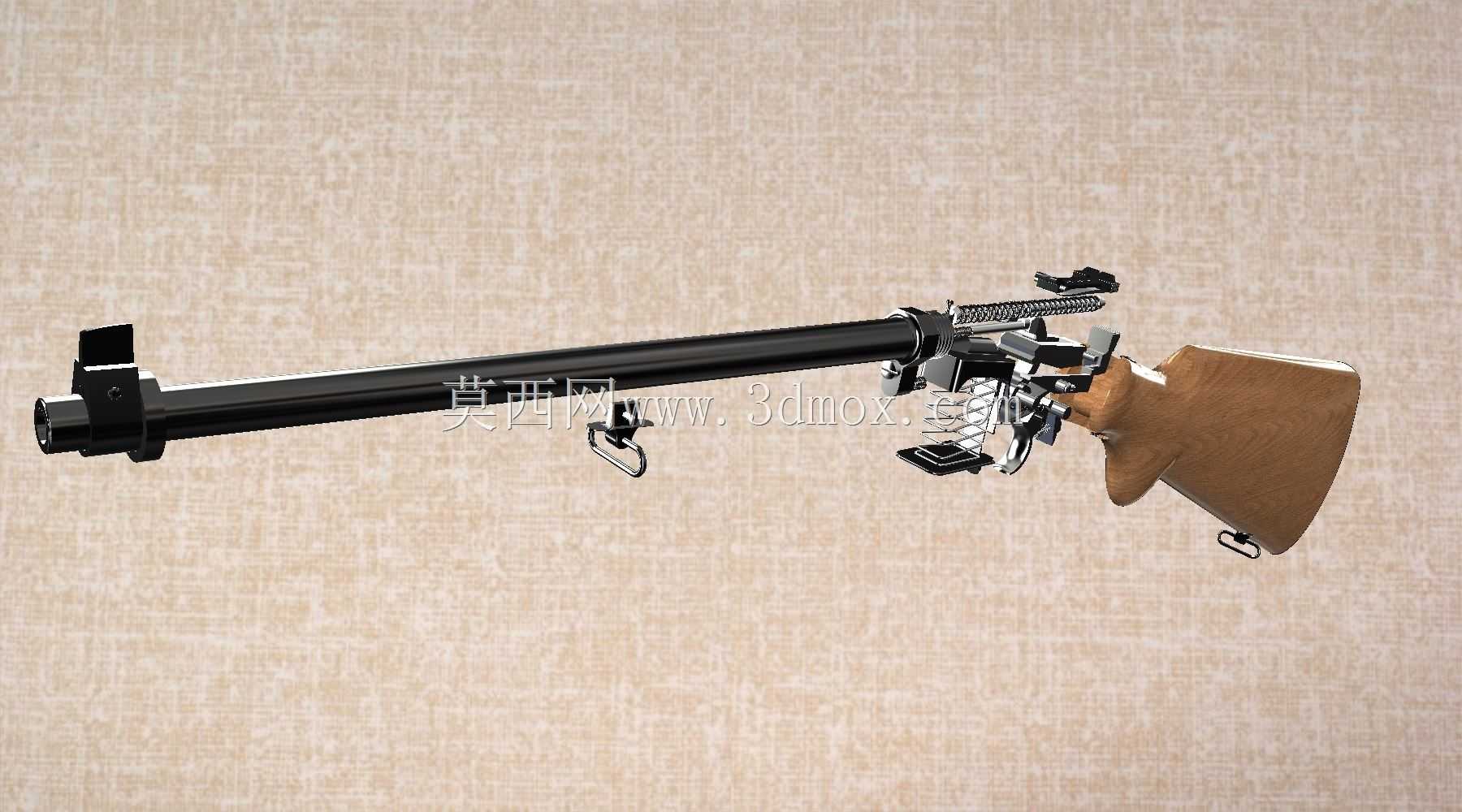

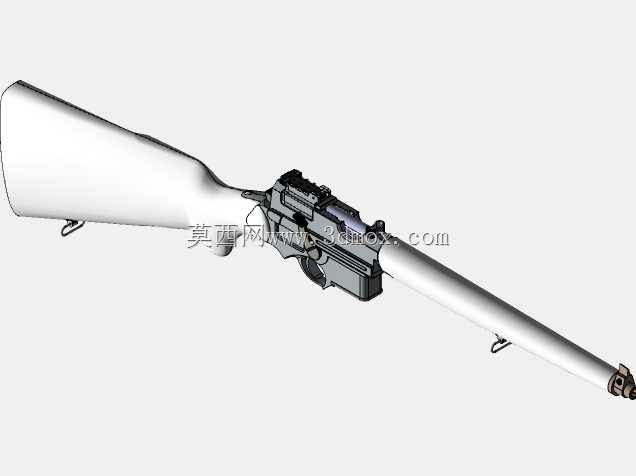

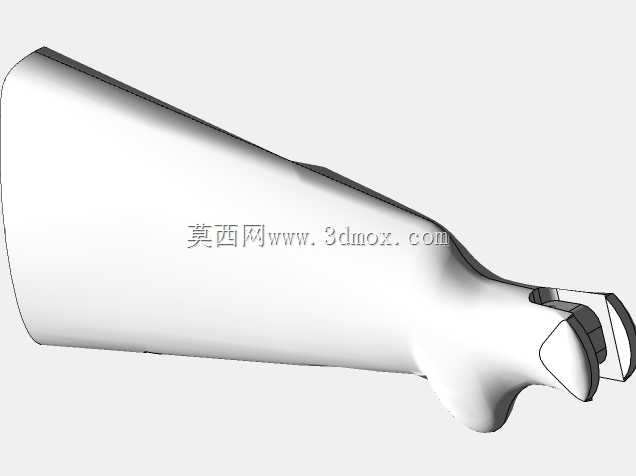

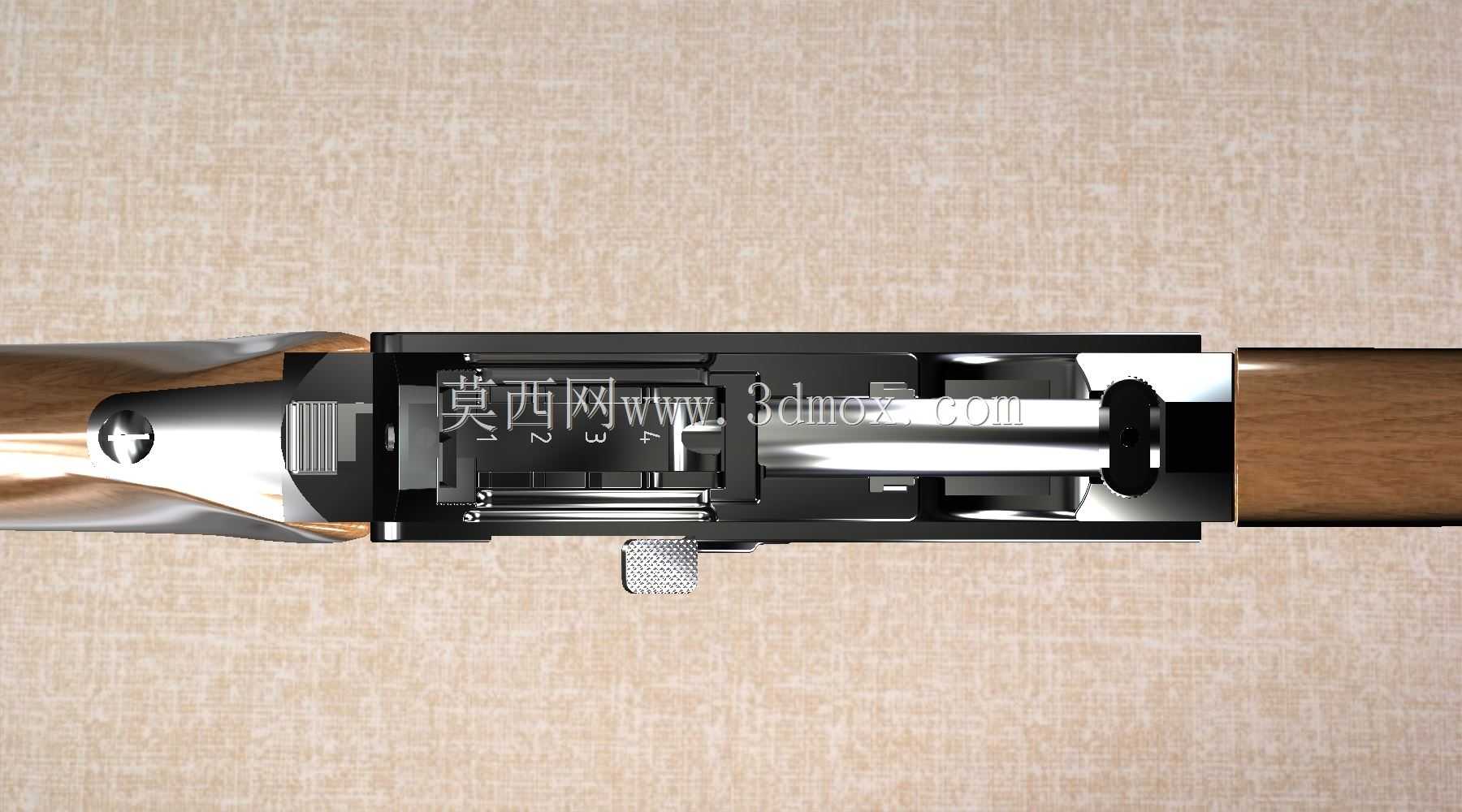

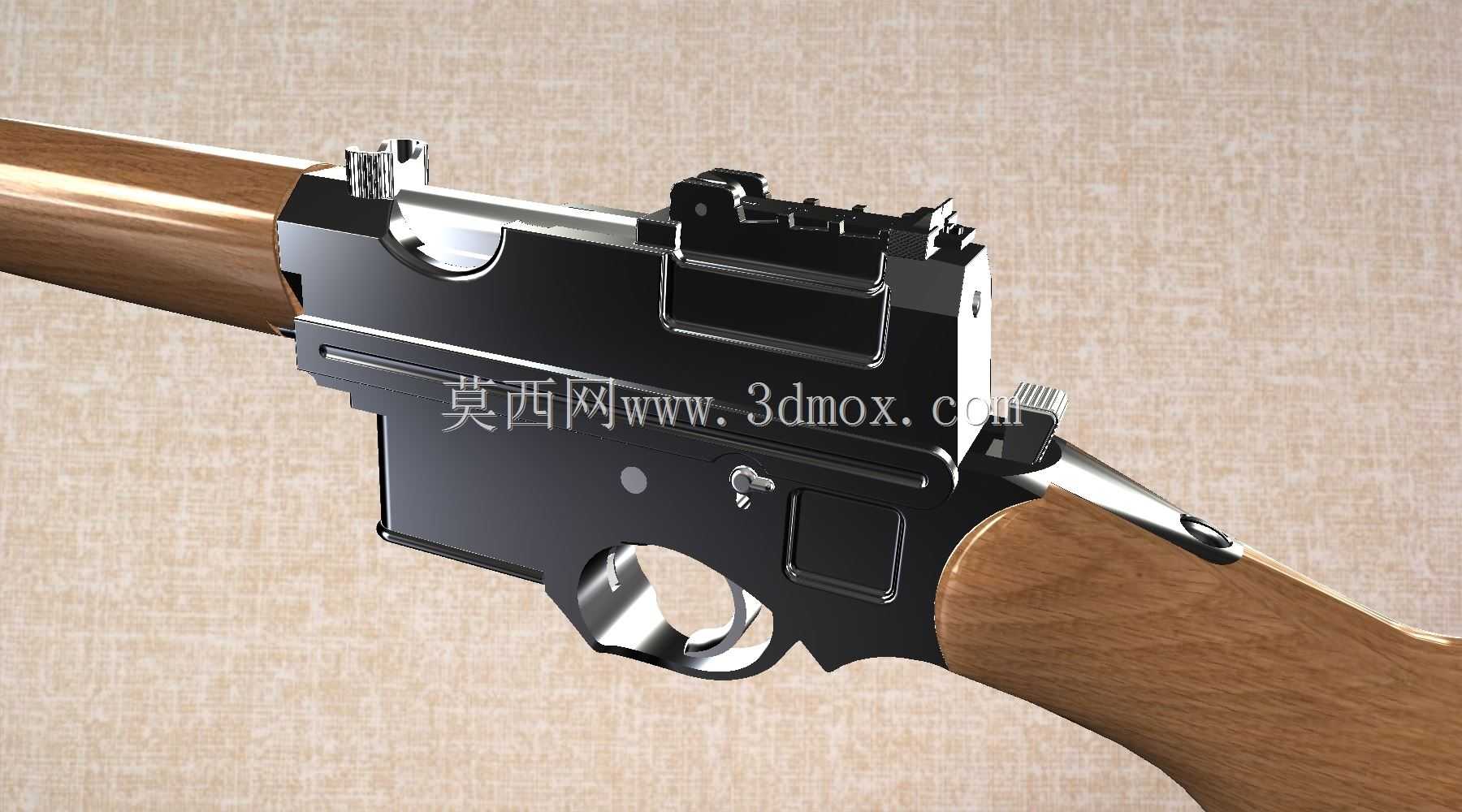

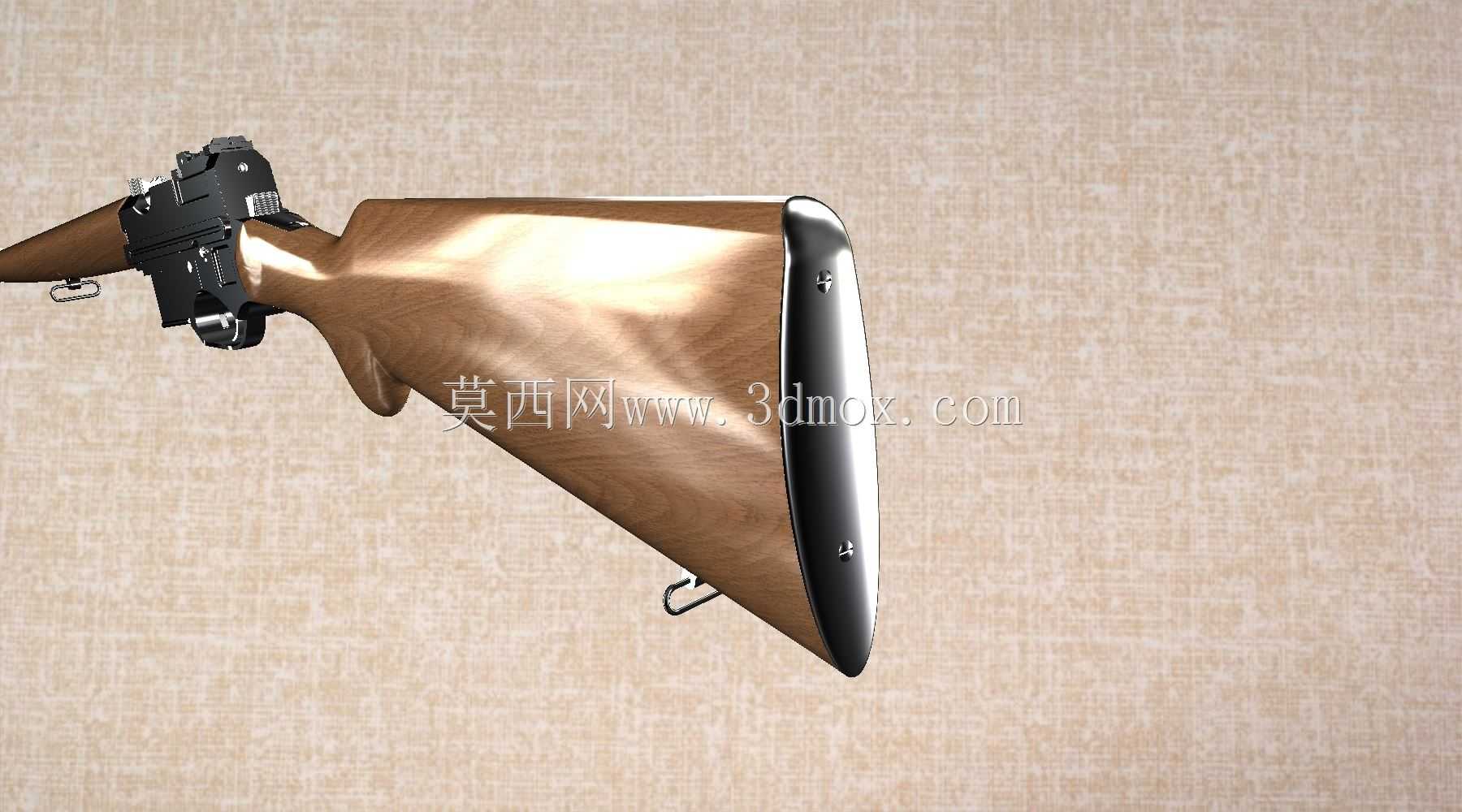

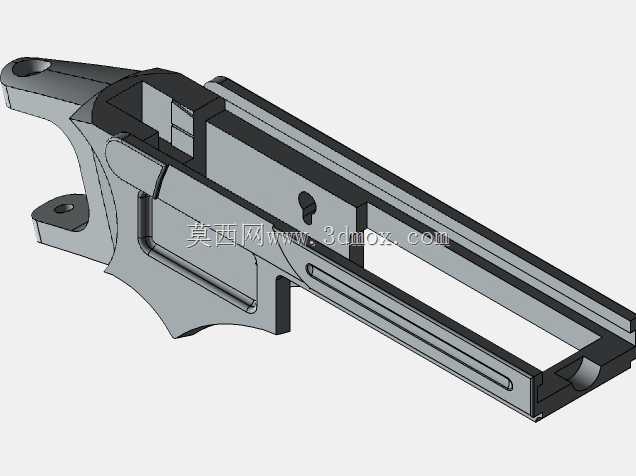

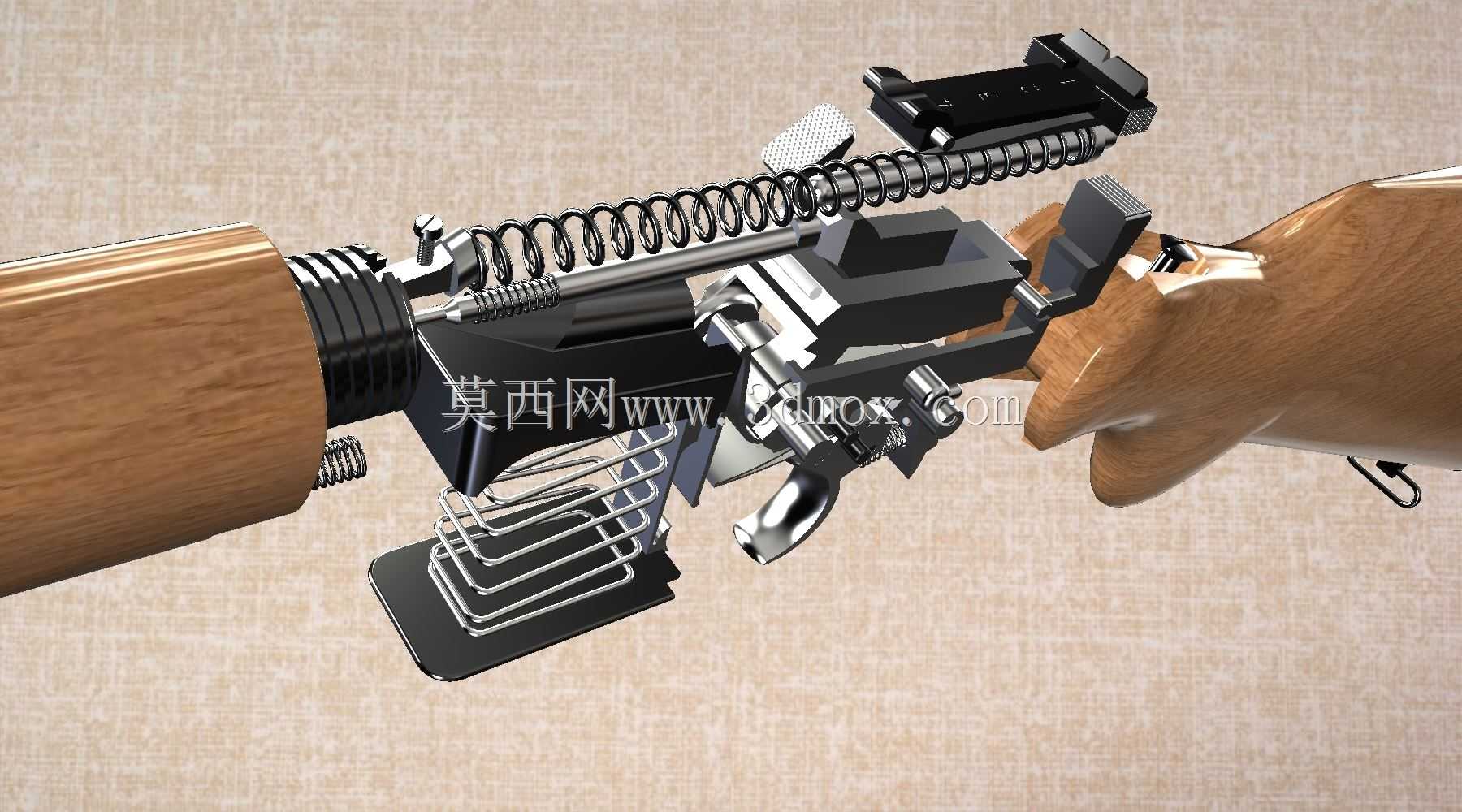

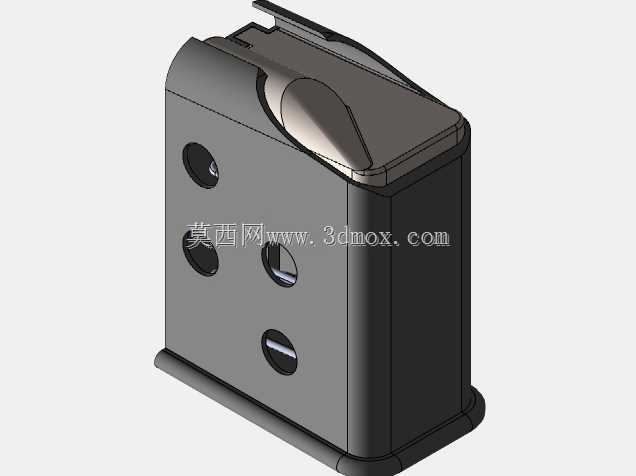

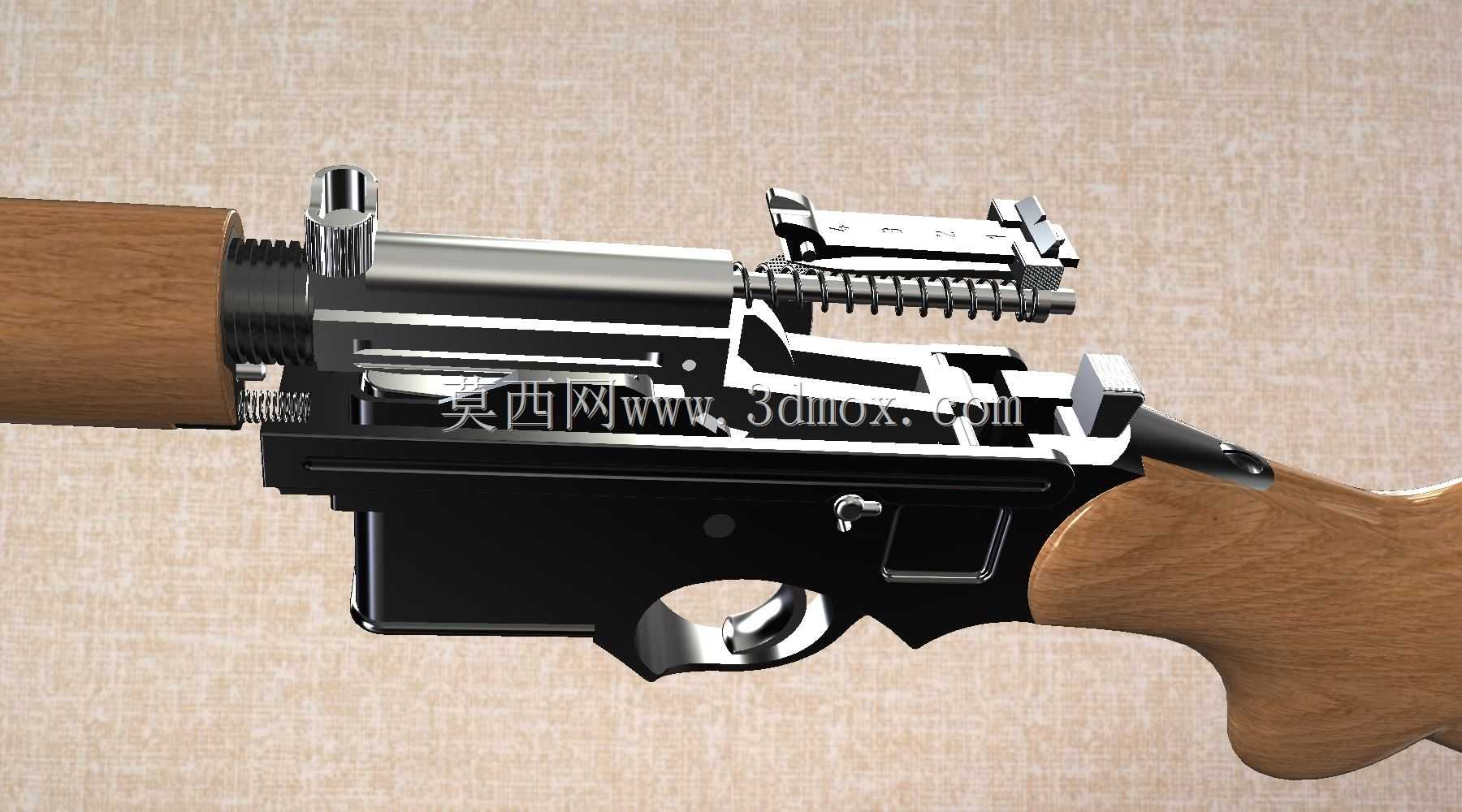

该款卡宾型枪械的三维结构数模，完整还原了曼利夏1901型短管步枪的全部机械构造，可用于轻武器结构原理教学、影视道具数字化预演、军工科普展项开发等多个场景。从结构设计逻辑来看，该枪采用枪管短后坐自动原理，搭配击锤式击发机构，设置有独立手动保险结构，供弹具为可拆卸盒式弹匣，容弹量为6发，供弹路径设计顺畅，可避免供弹过程中出现的卡滞问题。瞄准装置采用扇形阶梯式表尺，搭配带护圈的准星，准星安装在枪口帽位置的基座上，表尺基座固定在枪管节套后方，瞄准基线长度经过匹配调校，适配该枪300毫米长度的枪管，可满足中近距离的瞄准射击需求。全枪整体长度控制在735毫米，属于卡宾枪的尺寸范畴，相比标准长度步枪更便于携行，适配骑兵、炮兵等非一线步兵单位的自卫使用需求。枪托采用一体式木质结构设计，握把位置做了贴合手型的圆弧过渡，枪托尾部设置有金属托底板，可抵消射击时的后坐冲击力，枪管下方的护木延伸至枪口位置，既可以避免连续射击后枪管高温烫伤射手，也能为枪管提供额外的支撑刚度，护木上设置有前后两处背带环，可安装枪背带方便携行。建模过程中严格对照实物测绘尺寸与公开的结构资料，所有活动部件的装配间隙均按照真实枪械的公差配合要求设置，枪机、扳机组件、弹匣卡笋、保险拨片等可动部件均保留了正确的运动行程，可直接用于结构运动仿真，演示枪械从装填、击发到抛壳的完整工作循环。金属部件的外形细节还原了原枪的铣削加工特征，木质枪托的纹理走向也符合实木枪托的加工下料逻辑，整体装配关系不存在结构干涉，各部件的安装边界清晰，可拆分后单独用于单个零件的结构分析，也可作为轻武器设计的参考基准，帮助结构设计人员理解早期自动武器的结构布局思路，梳理枪管后坐式自动原理的结构实现方式。
