便携式焊枪充电供电底座结构设计

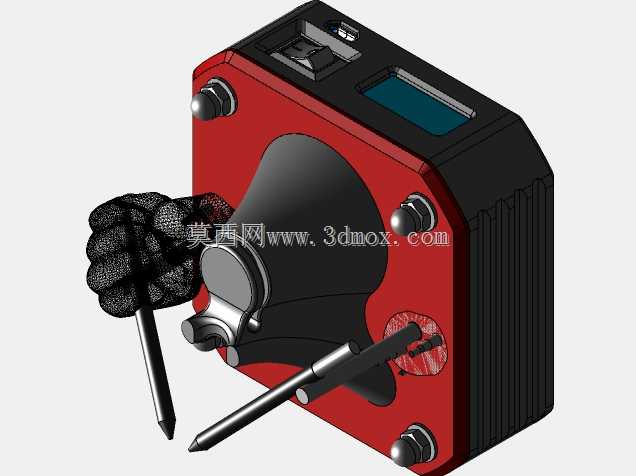

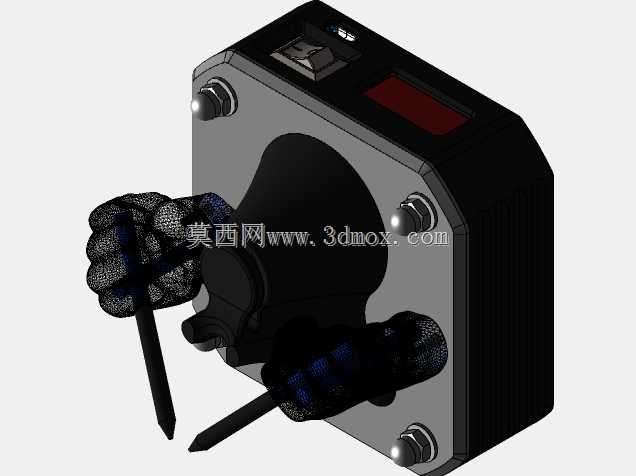

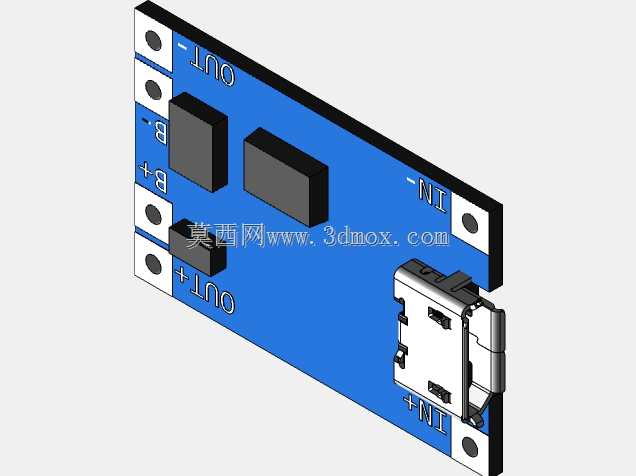

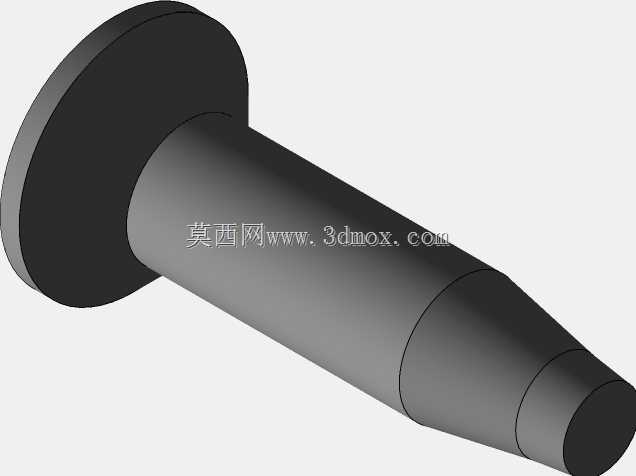

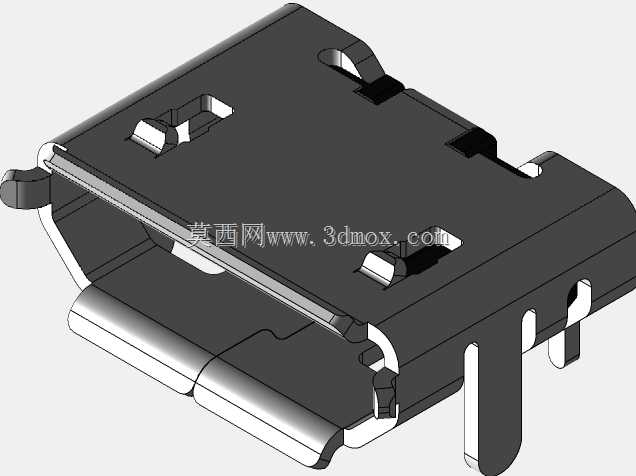

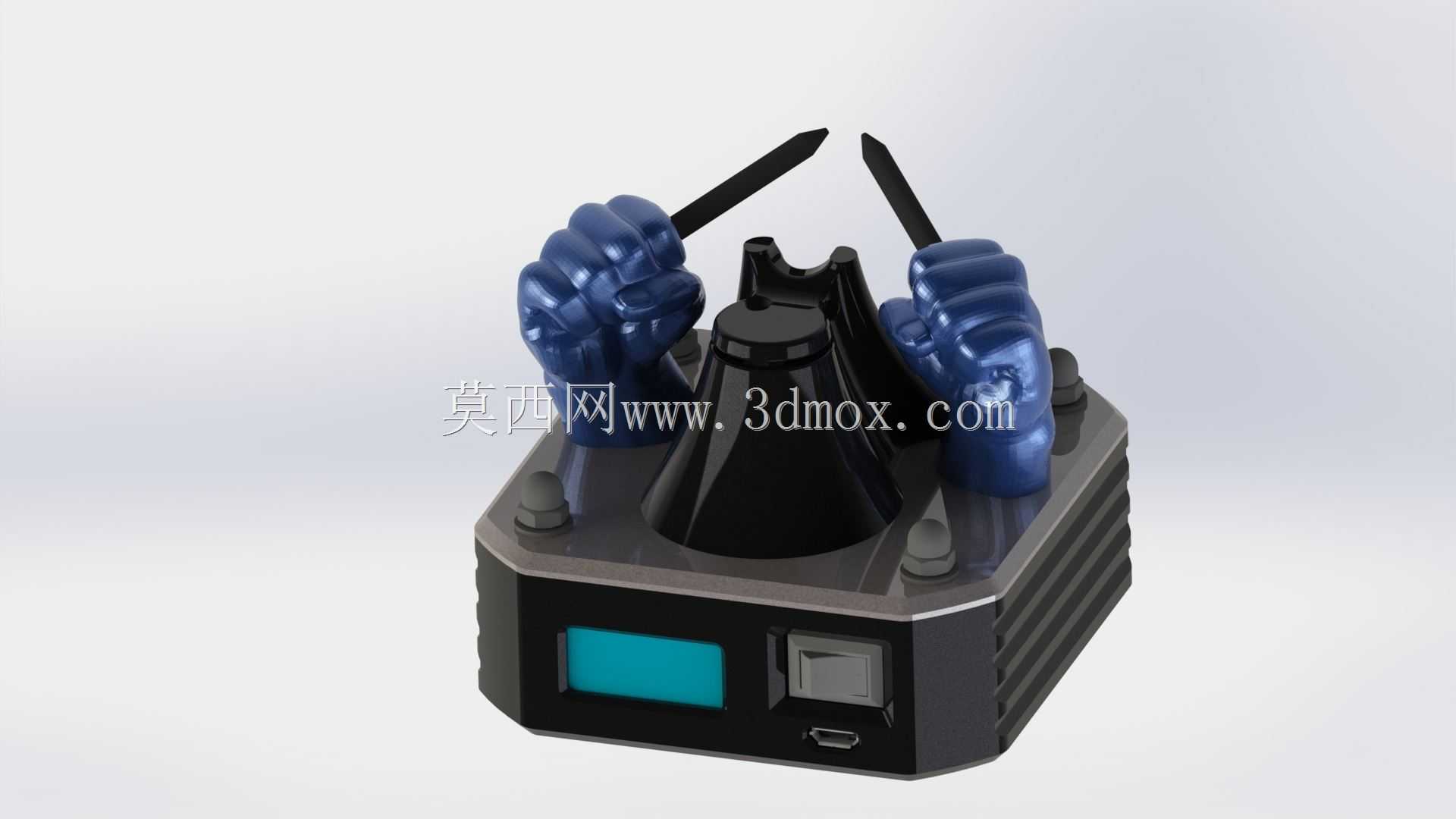

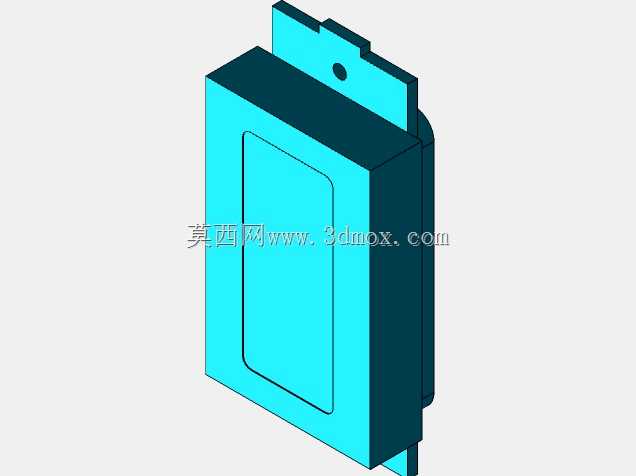

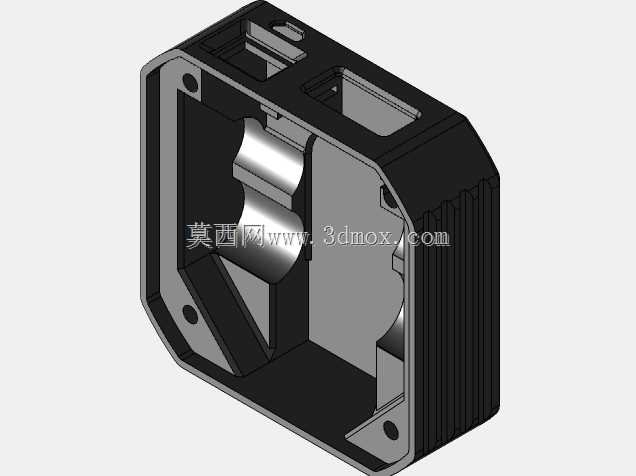

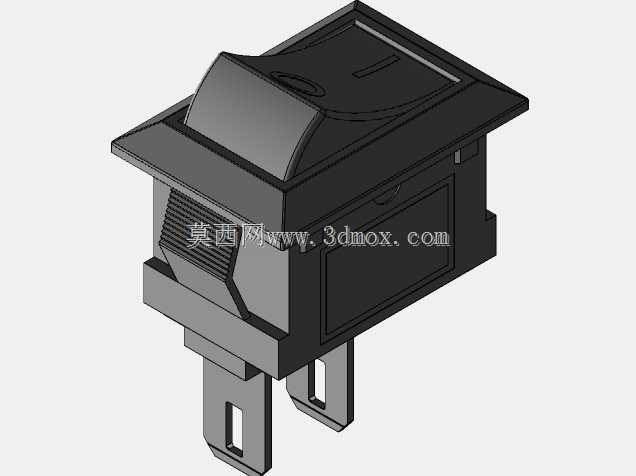

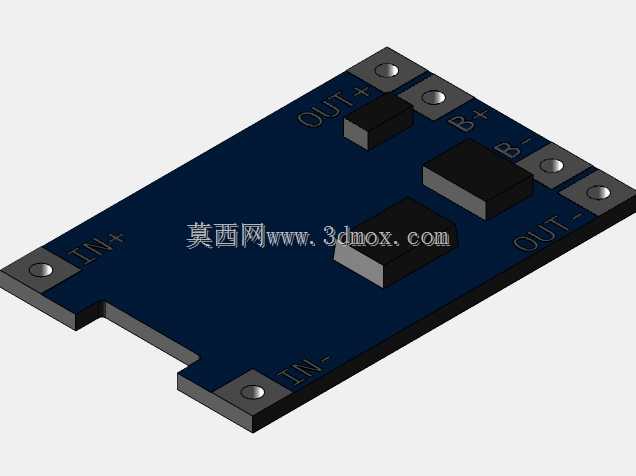

这款焊枪配套供电充电底座，主要面向户外小型焊接作业、电子元器件引脚焊接维修、首饰精细加工等需要便携焊接工具的场景，解决手持充电式焊枪续航不足、放置无固定位、充电接口易进灰损坏的实际使用痛点。从结构设计来看，底座采用六边形切角的壳体造型，底部做了防滑棱边处理，放置在工作台面时不会随焊枪插拔动作发生滑移，整体外轮廓尺寸控制在掌心可握持的范围，既可以固定放置在工位上，也能随工具包携带转场。底座上部设置两个对称的弹性夹持卡位，对应焊枪手柄的握持轮廓做了仿形凹陷，闲置时可将焊枪垂直插放在卡位上，避免焊枪高温烙铁头直接接触工作台面造成烫损，两个卡位中间的锥形定位凸台，刚好匹配焊枪底部的定位凹槽，插拔时能自动导向对位，不需要刻意对准接口。底座正面集成了数显电压显示屏与船型电源开关，侧面预留Micro USB充电输入接口，内部腔体可容纳单节18650规格储能电芯，电路部分做了分层排布，充电管理模块与输出升压模块之间预留2mm的安全间隙，避免长时间充放电时热量堆积影响元件寿命。设计时特意将操作按键与接口设置在壳体侧立面，正面仅保留显示窗口，既方便作业时快速查看剩余电量，也能减少焊接过程中飞溅的焊渣掉落到接口缝隙里。底座的安装边界没有额外的固定孔位，依靠底部的防滑胶垫与自身重量即可稳定放置，整体重量控制在150g以内，不会过多增加外出作业的负重。夹持卡位采用弹性耐磨材质，反复插拔上万次也不会出现卡滞或松脱问题，内部电路带有过充过放保护，电芯电压低于阈值时会自动切断输出，避免电芯过放损坏，输出端匹配焊枪的额定工作电压，供电时纹波控制在安全范围内，不会因为电压波动影响焊枪的发热芯寿命。在精细焊接作业场景下，这个底座还可以作为临时的焊枪搁置架，焊接间隙随手放置即可，不需要额外配备专用烙铁架，减少工位上的零散配件数量，对于经常需要上门开展维修作业的从业者来说，这种集成充电、搁置、供电功能的一体化底座，能有效整理随身工具，减少配件遗漏的概率。
