点22口径步枪菱形防滑护筒结构设计

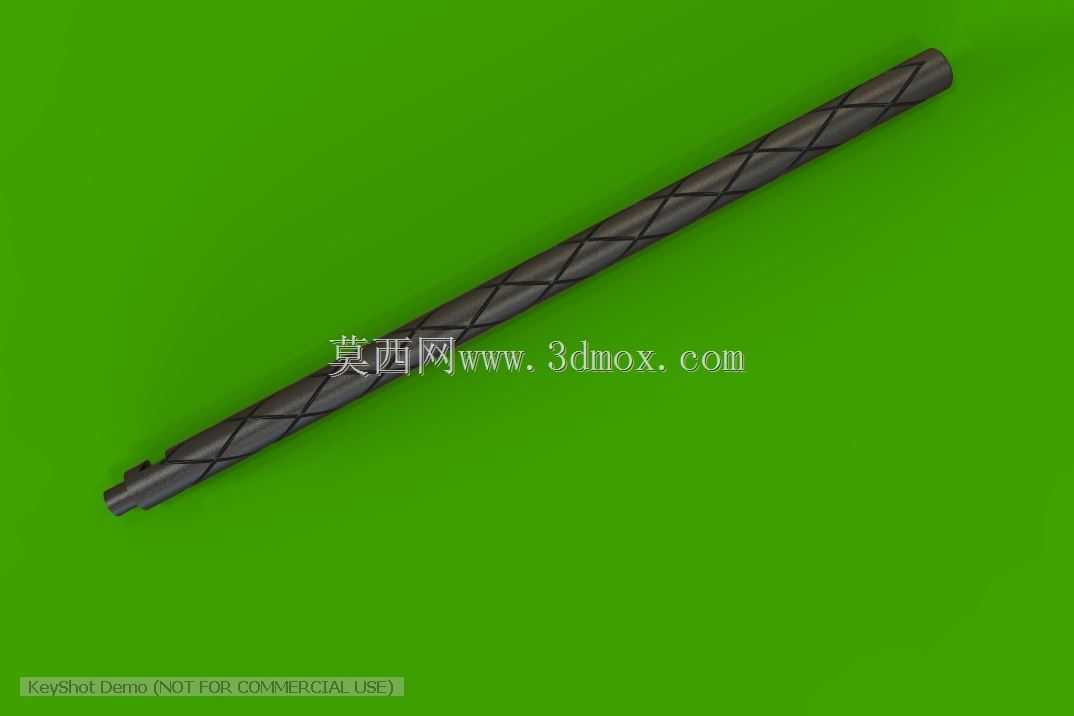

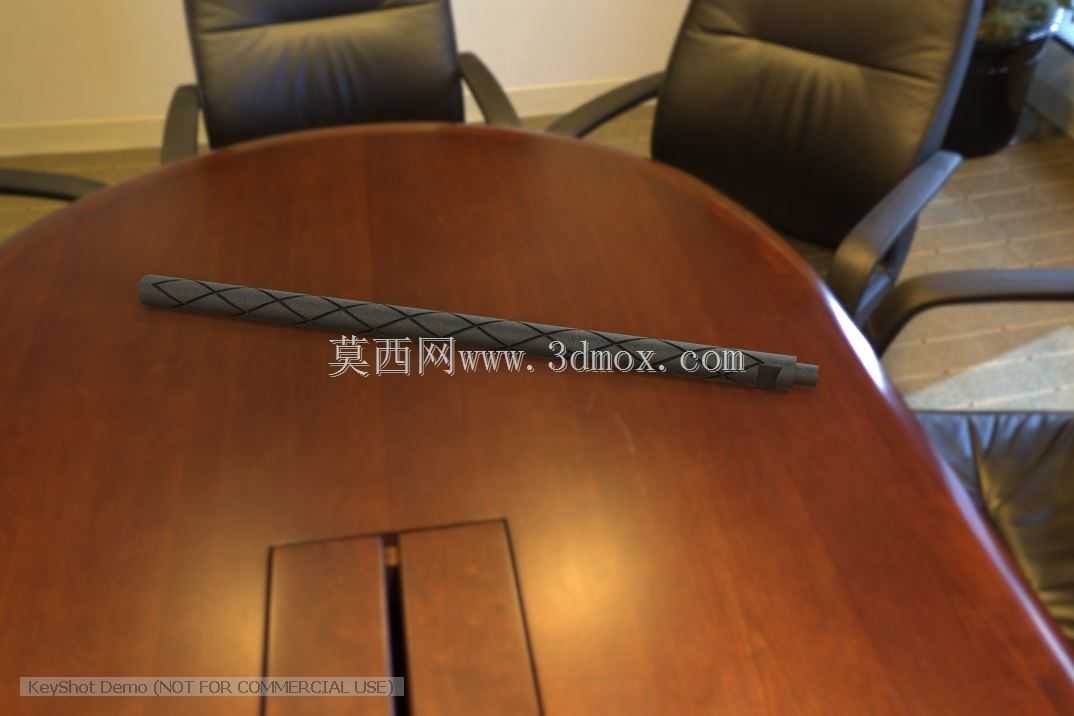

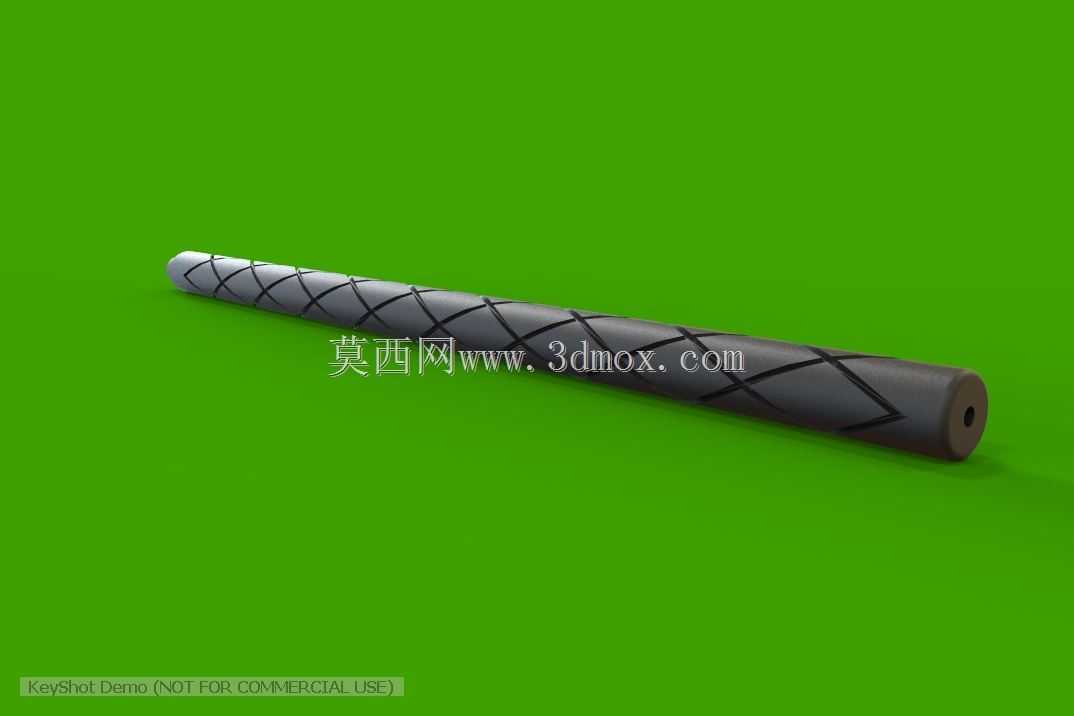

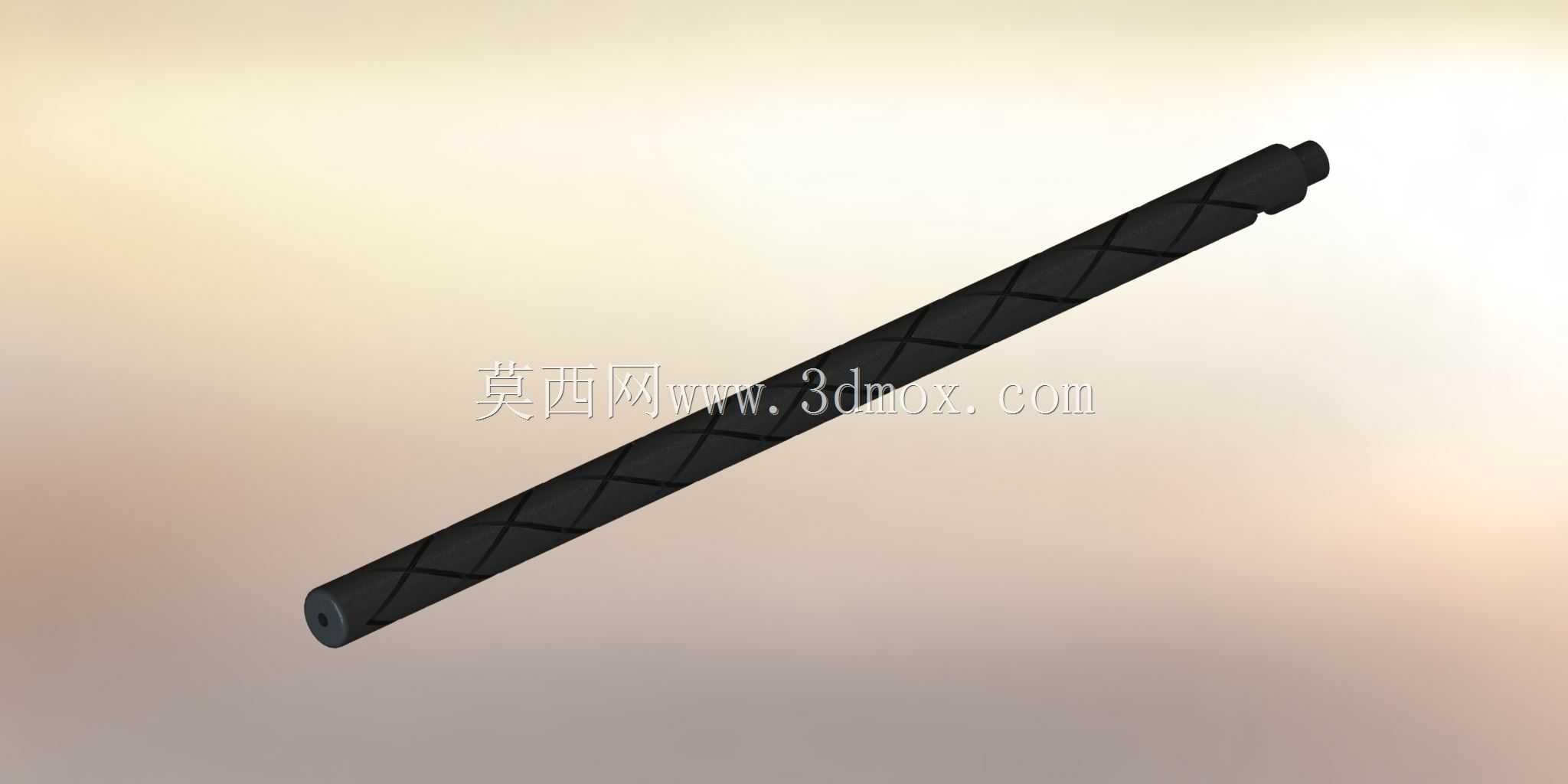

在轻武器结构设计领域，护筒作为枪管外部的配套承载部件，既要承担握持时的防滑受力需求，也要兼顾枪管安装的同轴度适配要求，本次设计的护筒针对点22口径步枪的使用场景展开，重点优化握持区域的摩擦系数与安装边界的适配冗余。从实际使用场景来看，点22口径步枪多用于休闲射击、入门训练场景，使用者握持护筒的时间较长，传统光滑护筒在手心出汗或者戴薄手套操作时容易出现打滑问题，直接影响据枪稳定性，因此本次设计在护筒外表面加工连续菱形交叉防滑纹路，纹路深度控制在0.8mm，既不会因为纹路过深硌手影响长时间握持舒适度，也能保证不同握持姿态下都有足够的静摩擦力，避免据枪时出现轴向滑动。设计过程中优先考虑护筒与枪管的安装配合，护筒采用空心管状结构，内孔直径预留0.2mm的装配间隙，方便后期根据实际枪管的外径公差做适配调整，目前设计阶段暂未锁定最终的枪管安装定位尺寸，因此护筒两端暂未加工定位卡槽与固定销孔，预留足够的结构修改空间，后续可根据实际枪管的定位凸台位置、固定销孔的中心距参数补充加工对应特征，保证护筒与枪管装配后同轴度误差控制在0.1mm以内，避免护筒与枪管发生干涉影响射击精度。护筒整体长度参考常规点22步枪护木的握持段长度设计，外圆直径控制在22mm，适配多数成年使用者的握持围度，表面菱形纹路采用等距螺旋交叉排布，纹路间距12mm，保证握持时手指接触区域都能覆盖到防滑纹路，同时纹路的棱边做0.2mm的圆角钝化处理，避免尖锐棱边长时间握持磨损手部皮肤。从结构强度角度考虑，护筒壁厚设计为2.5mm，采用硬质聚合物材质加工时即可满足日常握持的受力需求，不会因为正常握持受力出现变形问题，如果采用金属材质加工，壁厚可进一步缩减至1.5mm，控制整体重量的同时保证结构刚度。护筒尾端预留10mm的光轴段，用于和枪身前部的固定座配合，前端预留5mm的收口段，可根据需求加装准星固定座或者消焰器连接结构，整体结构没有复杂的异形曲面，加工难度低，无论是注塑成型还是数控车削配合滚压加工纹路都能实现批量生产，适配不同加工条件下的生产需求。
