复古紧凑型8毫米口径手持枪械结构设计

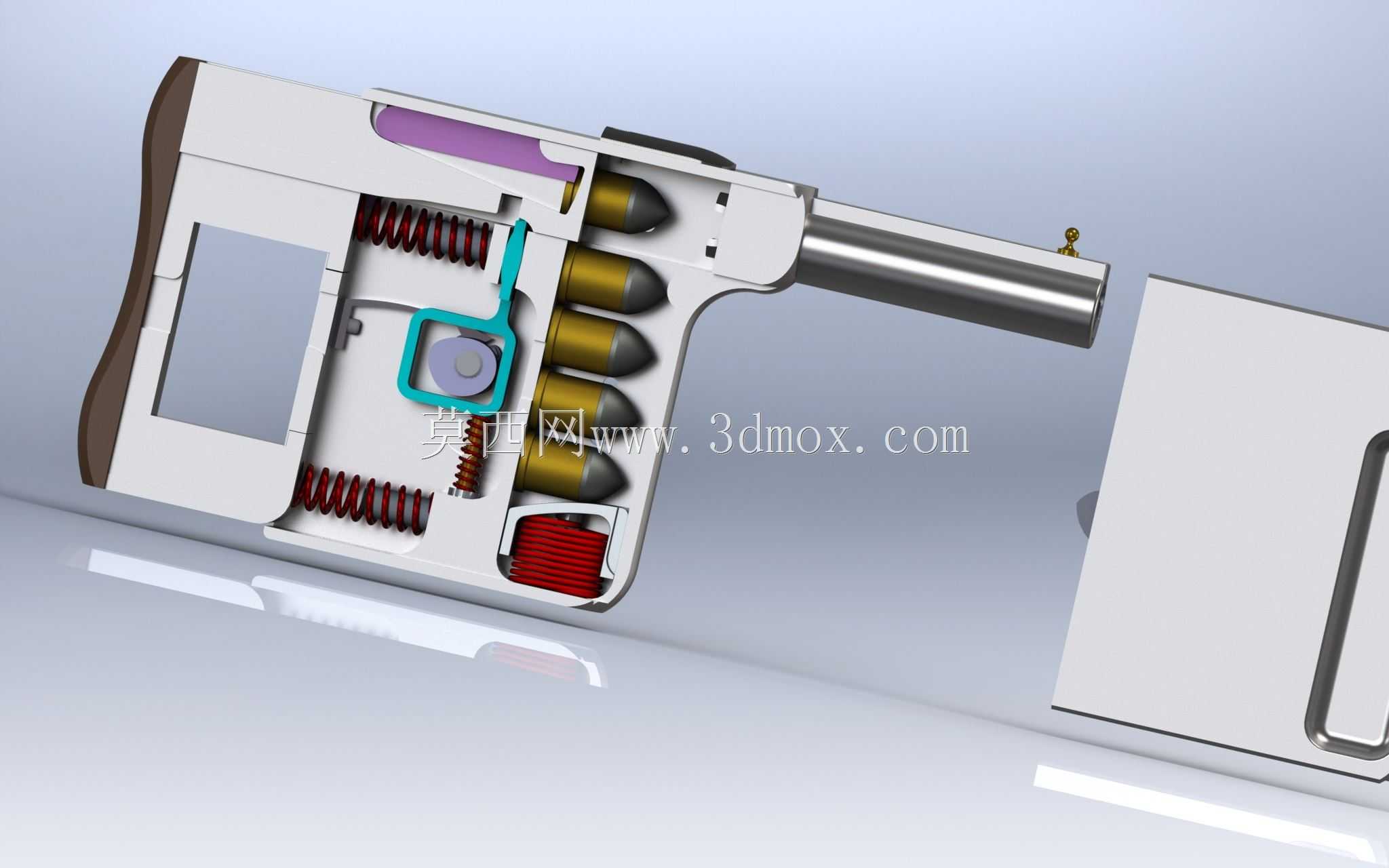

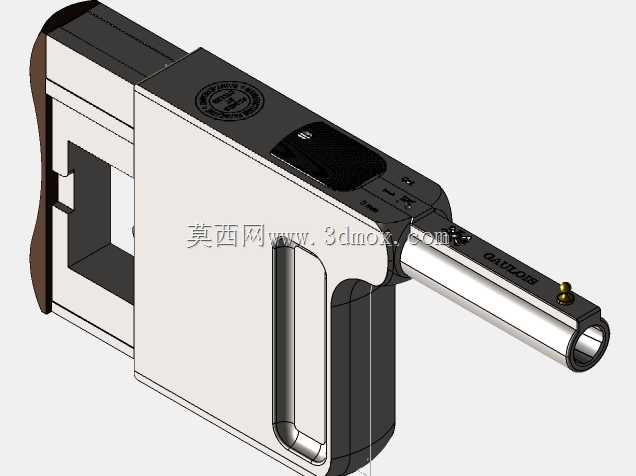

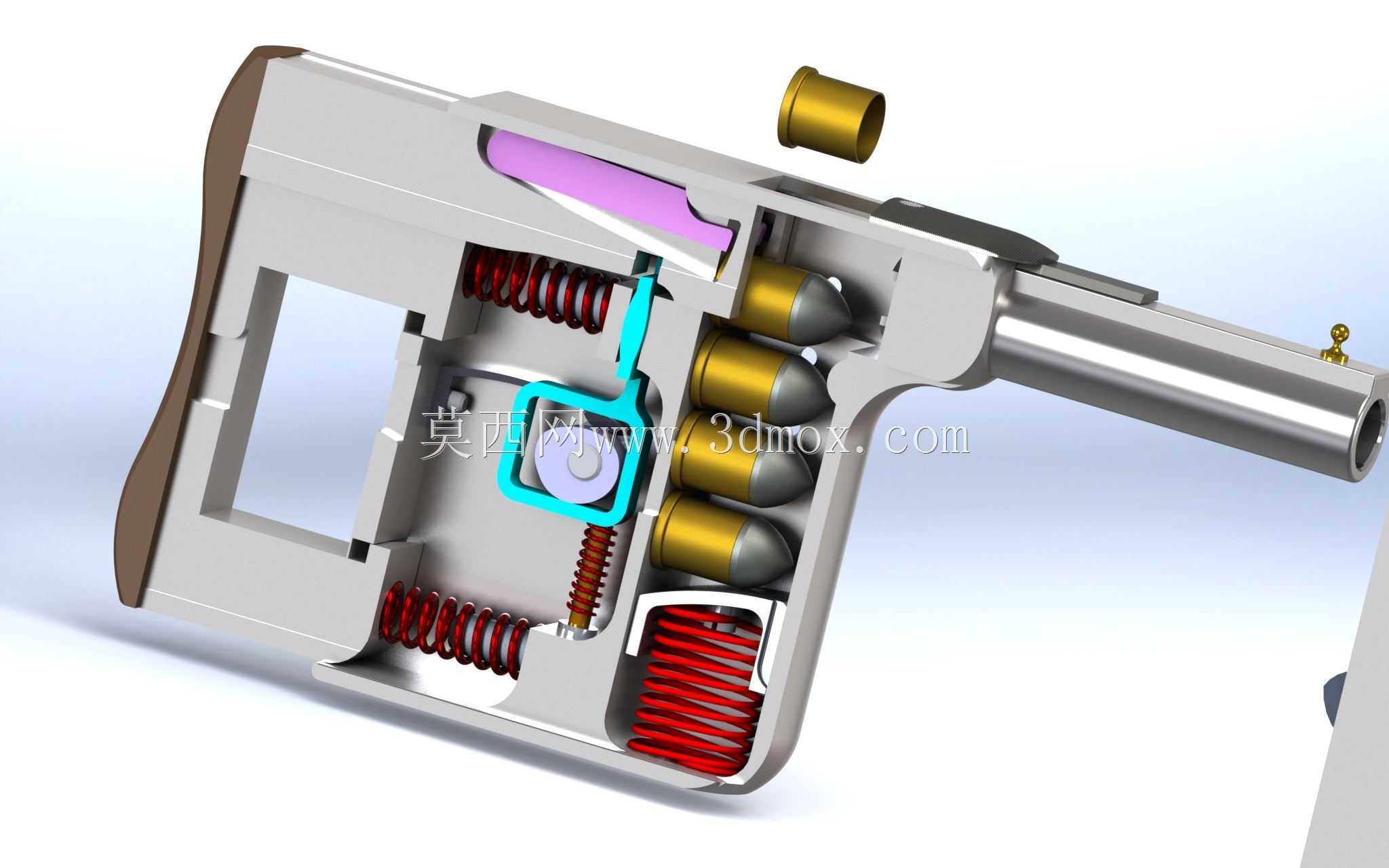

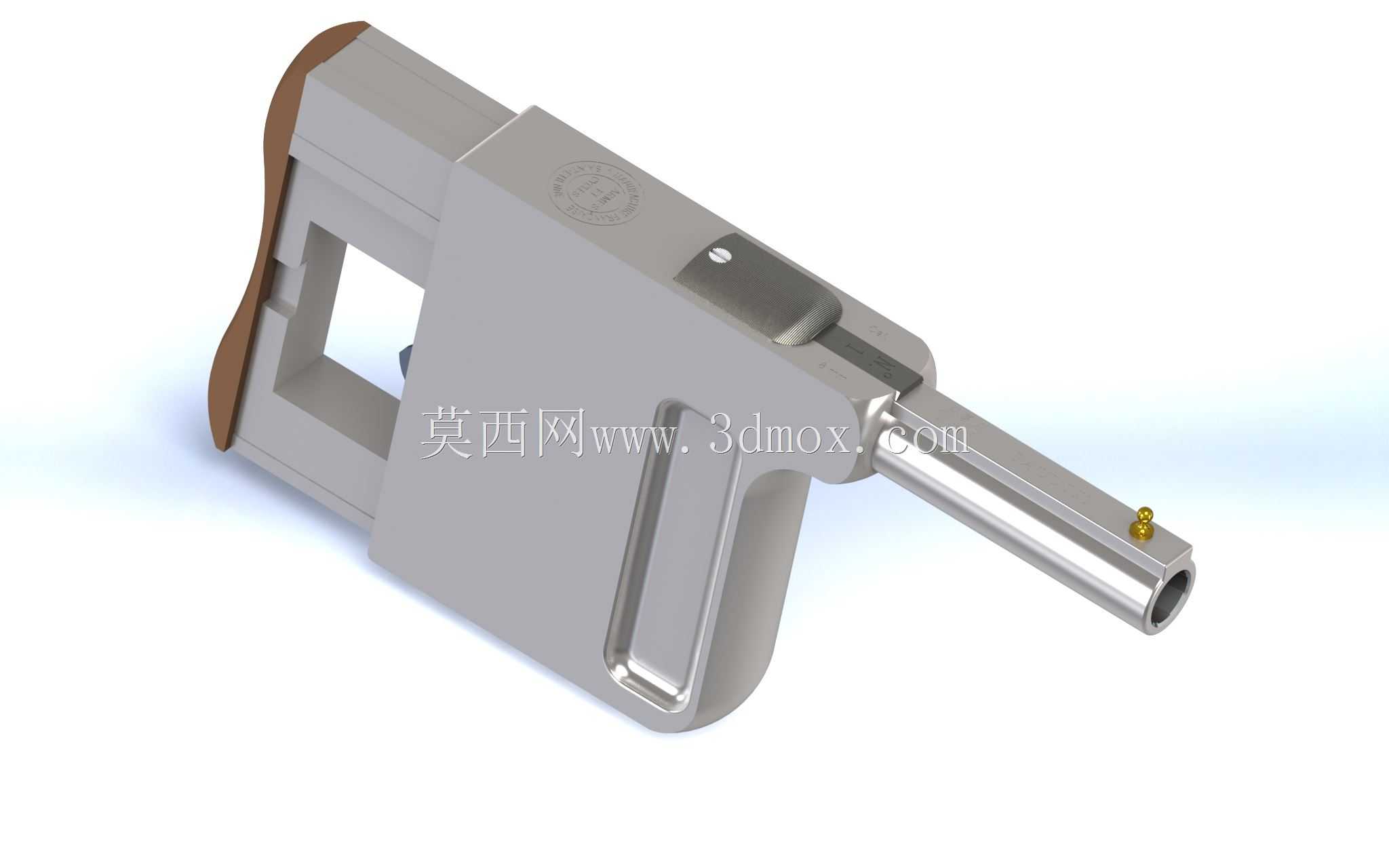

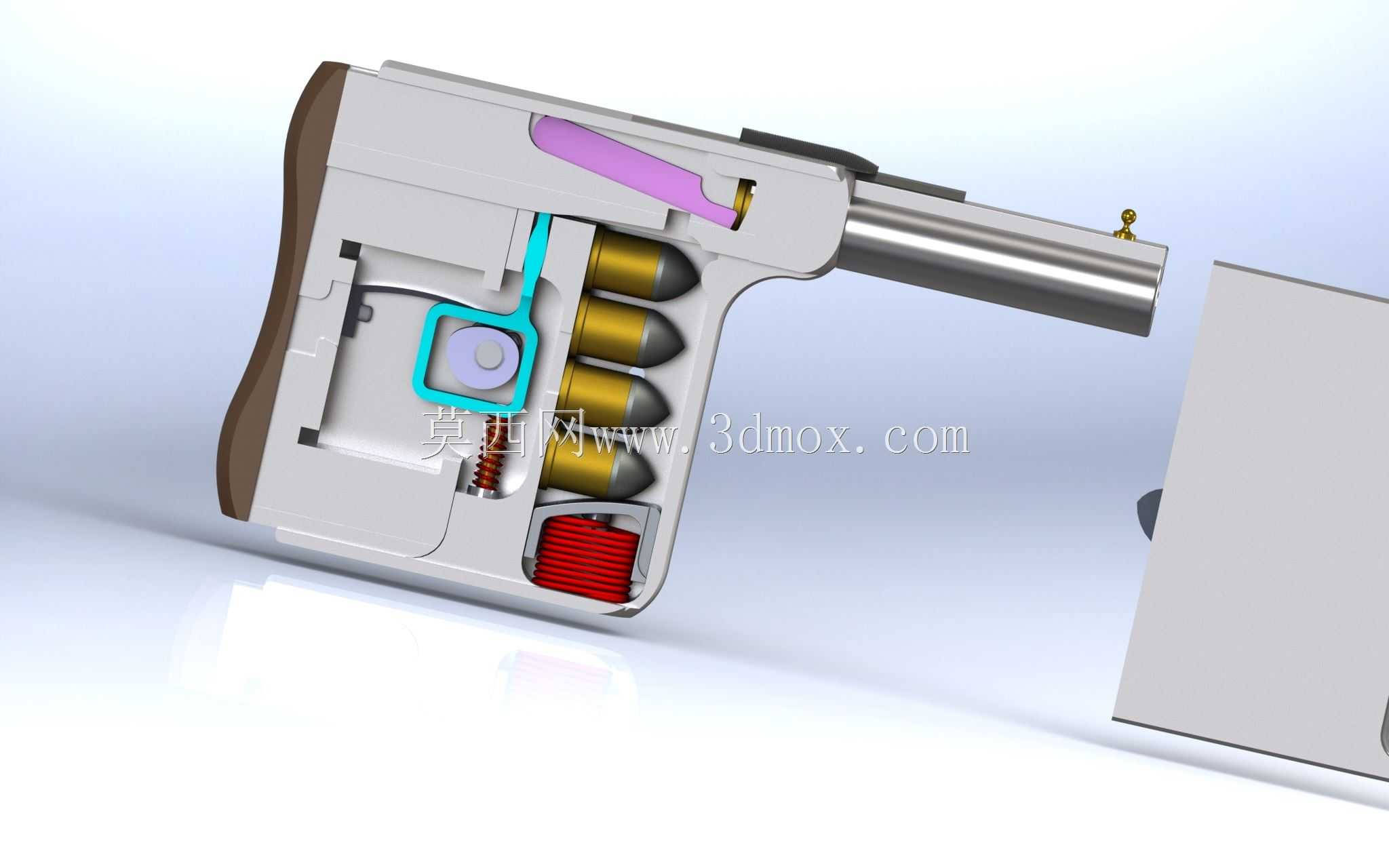

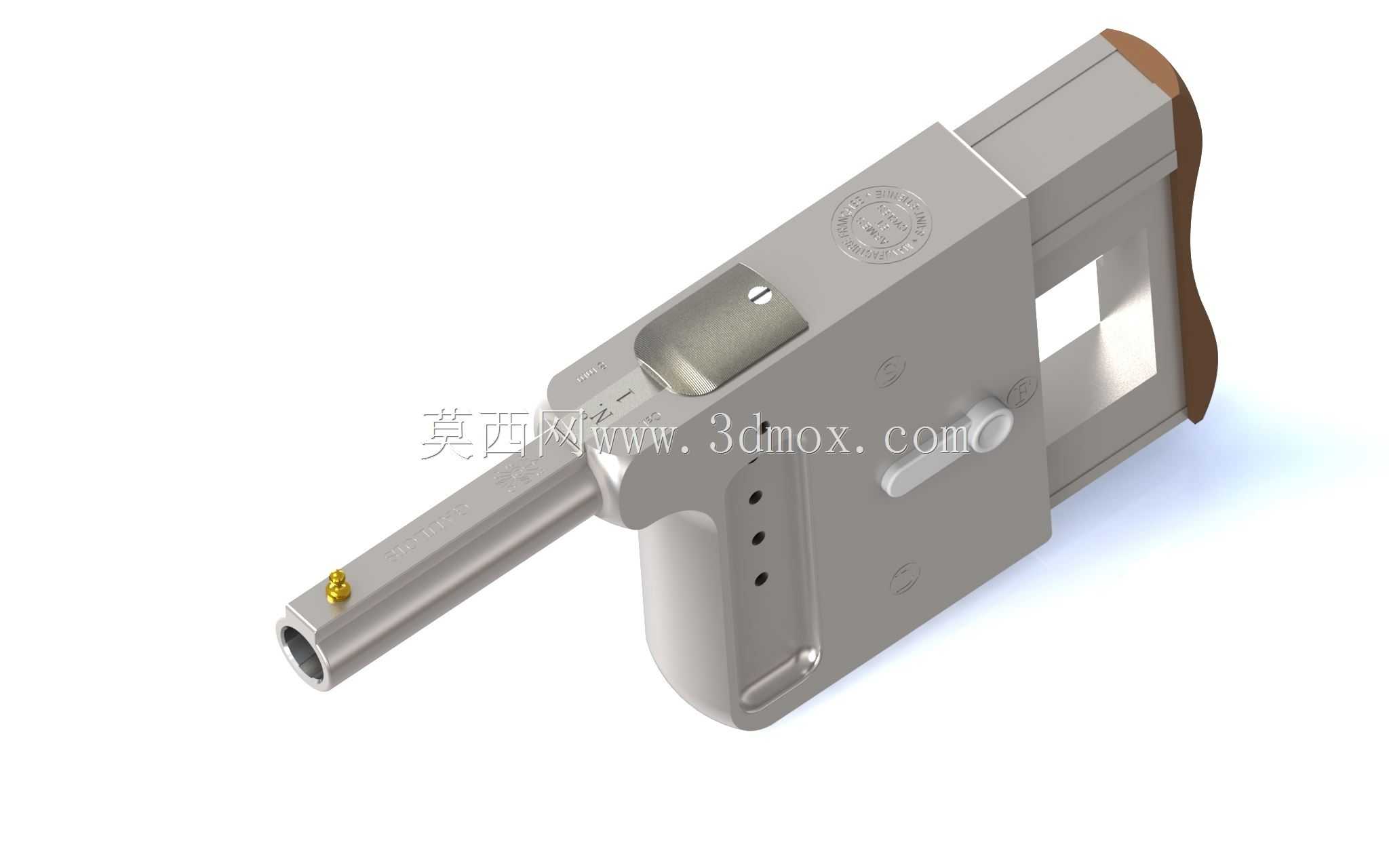

在轻武器结构设计领域，这类紧凑型复古手持枪械的三维建模，核心服务于近代武器史复原研究、影视道具制作以及小众枪械收藏复刻的场景需求。不同于常规制式手枪的结构逻辑，这款枪械采用了极为紧凑的方形机匣布局，整体外形厚度控制在0.5英寸以内，枪管长度为2英寸，全枪总长仅5.5英寸，这种极致压缩尺寸的设计思路，是为了满足隐蔽携带的使用需求，适配19世纪末民用防身、隐蔽携行的实际用途。从功能特性来看，该枪采用5发容弹量的顶部供弹结构，搭配罗纹枪管保证基础射击精度，同时设置了三个档位的保险结构，分别对应保险锁止、待击发射、拆卸维护三个状态，避免携行过程中出现意外击发的风险，握把位置采用贴合手型的弧形轮廓，边缘做了圆滑过渡处理，提升长时间握持的舒适度。建模过程中，首先需要梳理整体结构的装配层级，先绘制枪管的回转体特征，通过拉伸、切除命令完成膛口、准星安装位的细节构建，准星位置的小型黄铜构件需要单独做零件装配，保证不同材质部件的结构独立性。随后构建方形机匣的主体结构，机匣表面的圆形刻印标识采用包覆浮雕特征实现，侧面的散热孔通过线性阵列的切除命令完成，注意孔位的间距需要匹配内部供弹机构的安装边界，避免出现结构干涉。扳机组件、保险拨杆的活动结构需要预留合理的装配间隙，按照实际枪械的活动行程做限位结构的设计，保证虚拟装配下各活动件可以完成对应的动作模拟。握把部分的非金属贴片采用单独的零件建模，边缘做与机匣贴合的倒角处理，保证装配后贴合面无明显缝隙。建模全程需要严格核对各部件的尺寸边界，尤其是供弹槽的内部尺寸需要匹配8毫米口径弹药的外形参数，枪管内膛的轴线需要与供弹坡的过渡面做平滑衔接，避免出现供弹卡滞的结构问题。这类紧凑枪械的建模难点在于极小空间内的多部件布局，需要在保证外形还原度的同时，让内部各机构的运动逻辑符合真实枪械的工作原理，既可以用于近代轻武器发展的学术研究展示，也能为复刻道具的加工生产提供精准的三维尺寸参考，避免实物加工过程中出现反复修模的问题，提升道具制作的效率与还原精度。
