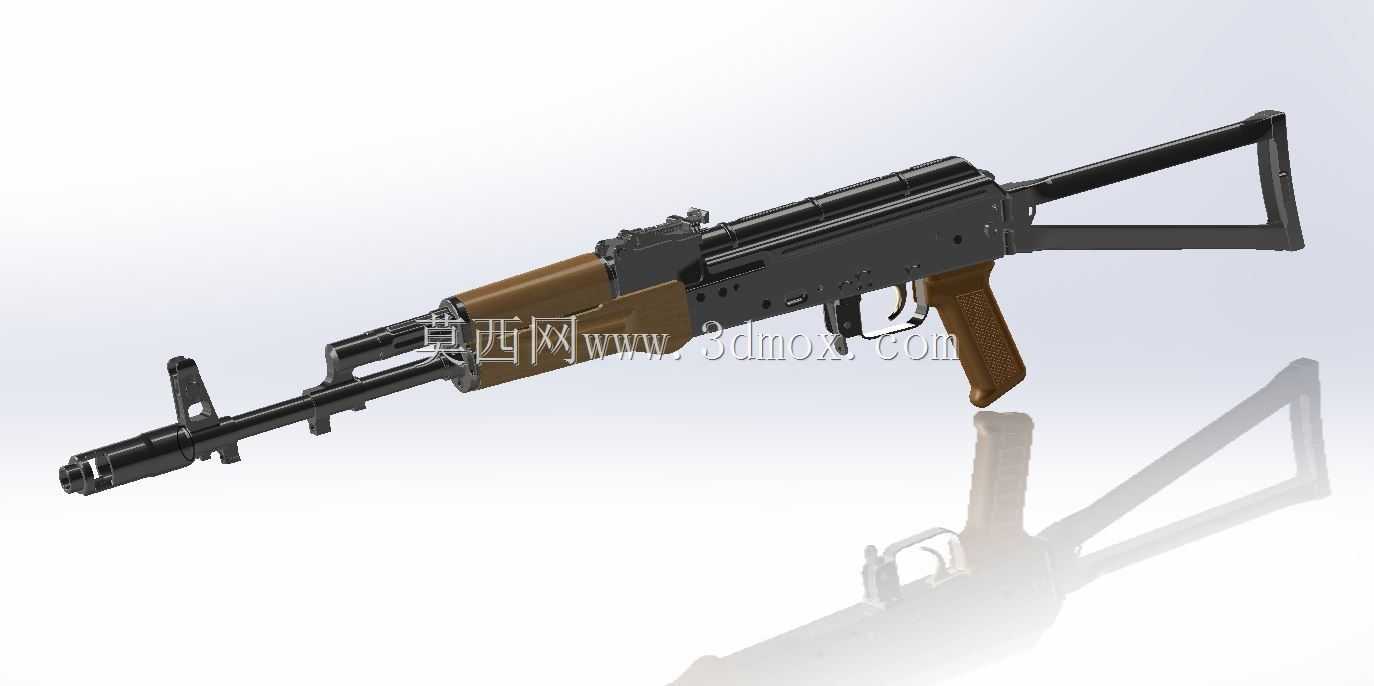

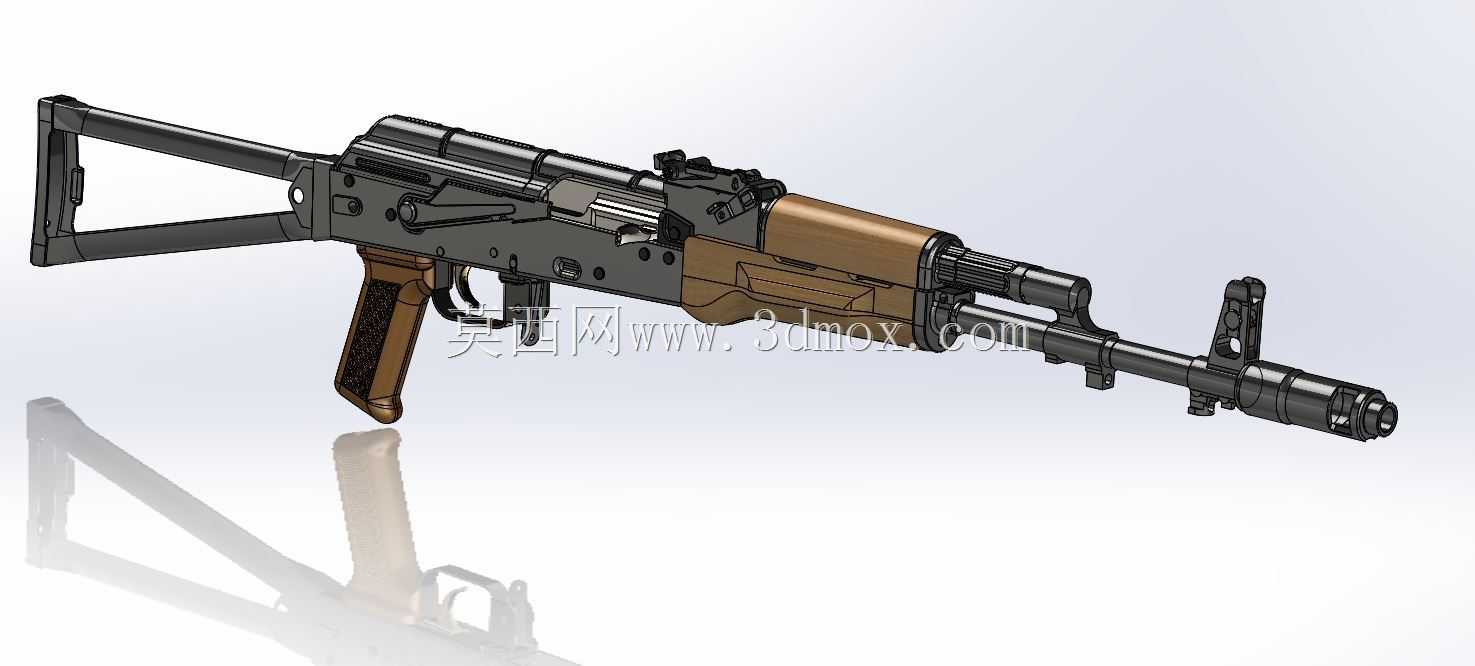

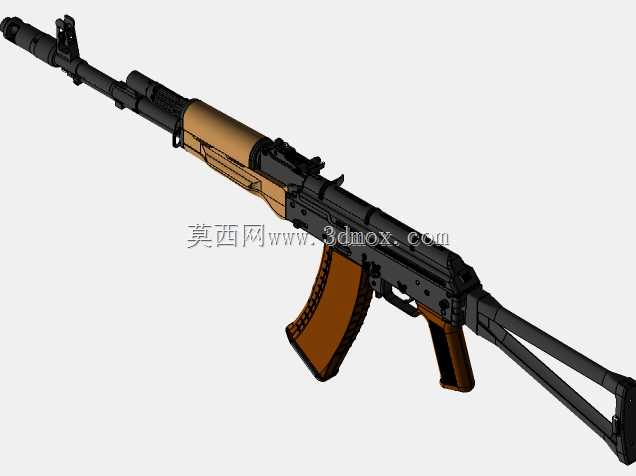

卡拉什尼科夫AKS-74折叠托突击步枪结构还原

本次还原的AKS-74折叠托突击步枪结构，核心面向轻武器结构教学、战术装备仿真推演、影视道具数字化预制作等场景，区别于常规外观级建模，所有结构均参考实枪装配逻辑搭建，可直接用于结构拆解演示、动作模拟验证等工作。实际建模过程中，首先在SolidWorks中搭建全局装配基准，以枪管轴线为核心装配基准轴，先完成枪管组件的建模，包含膛口装置、导气孔、准星座、表尺座的特征还原，严格匹配实枪的导程、导气孔位置与外形轮廓，确保导气机构的动作逻辑与实枪一致。机匣部分采用多实体建模方式，区分机匣本体、快慢机、扳机组件、弹匣卡笋的独立零件，还原冲压机匣的铆接点位、加强筋特征，所有活动零件均保留装配间隙，避免干涉问题，快慢机的档位限位、扳机的击发传动路径均按照实枪的传动关系做了配合约束，可直接做动作仿真。折叠枪托部分还原了三角金属托的铰接结构、锁定卡扣的配合特征，建模时特意控制了折叠状态下的外形边界，确保折叠后枪托不会与机匣侧面的快慢机、握把产生干涉，握把与护木部分还原了木质件的纹理安装槽、防滑纹路特征，区分金属件与非金属件的装配贴合面，所有安装孔位、卡扣位置均匹配对应金属件的固定点位。建模过程中先完成核心受力零件的结构搭建，再逐步补充外观细节，所有零件的壁厚、倒角均参考实枪加工工艺设置，冲压件保留拔模斜度与冲压圆角，机加工件保留切削倒角特征，避免出现不符合加工逻辑的直角锐边。弹匣部分还原了弧形弹匣的托弹簧让位、抱弹口结构，可模拟弹匣拆装、供弹路径的动作演示，整个装配体的总长度、折叠后长度、枪管长度、握把高度均严格参考实枪尺寸，安装边界完全匹配实枪的战术附件安装点位，可直接拓展加装瞄准镜、战术灯等附件的装配接口。整个建模过程遵循从核心到外围、从基准到细节的顺序，每完成一个组件就做一次干涉检查，确保所有活动部件的运动行程符合实枪操作逻辑，没有出现结构穿模、行程不足的问题，非金属件与金属件的装配面均设置了合理的过盈配合间隙，还原实枪的装配工艺要求。
