多桨联动自动划行水面赛艇结构

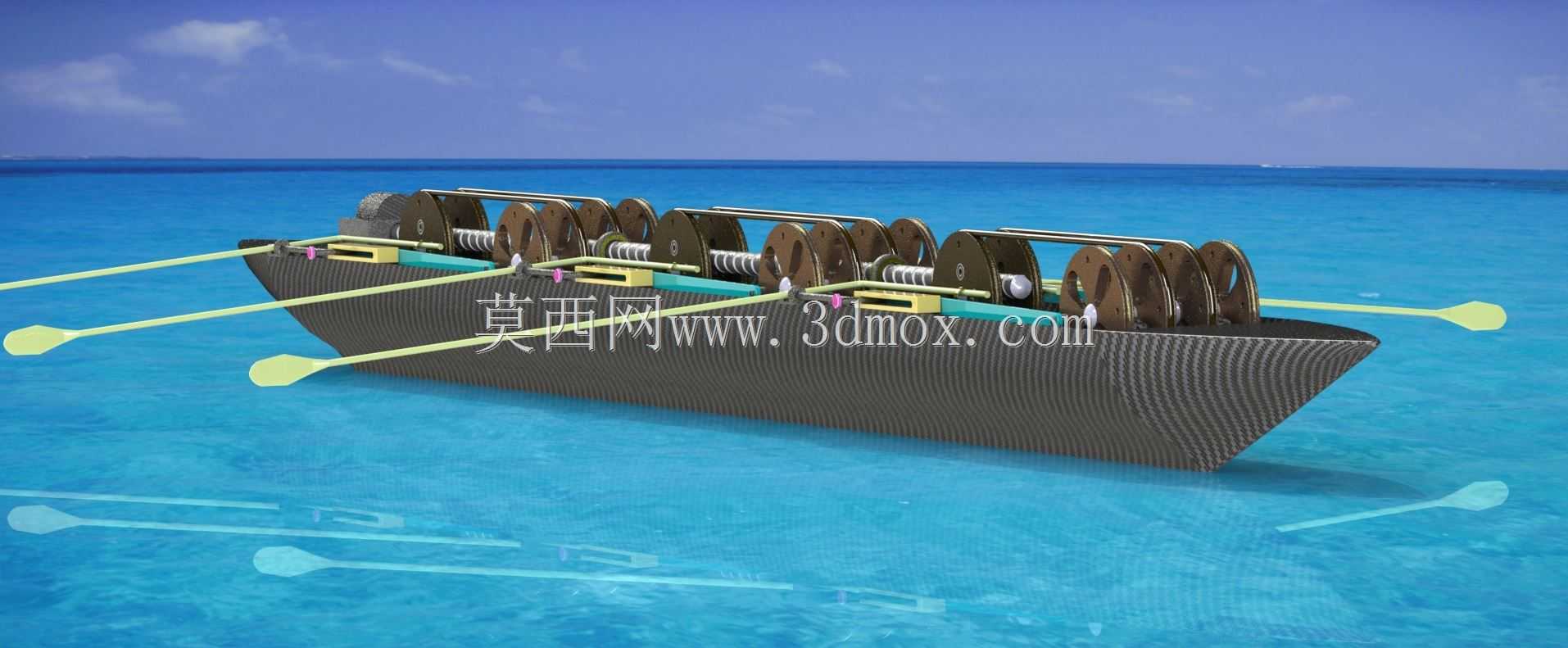

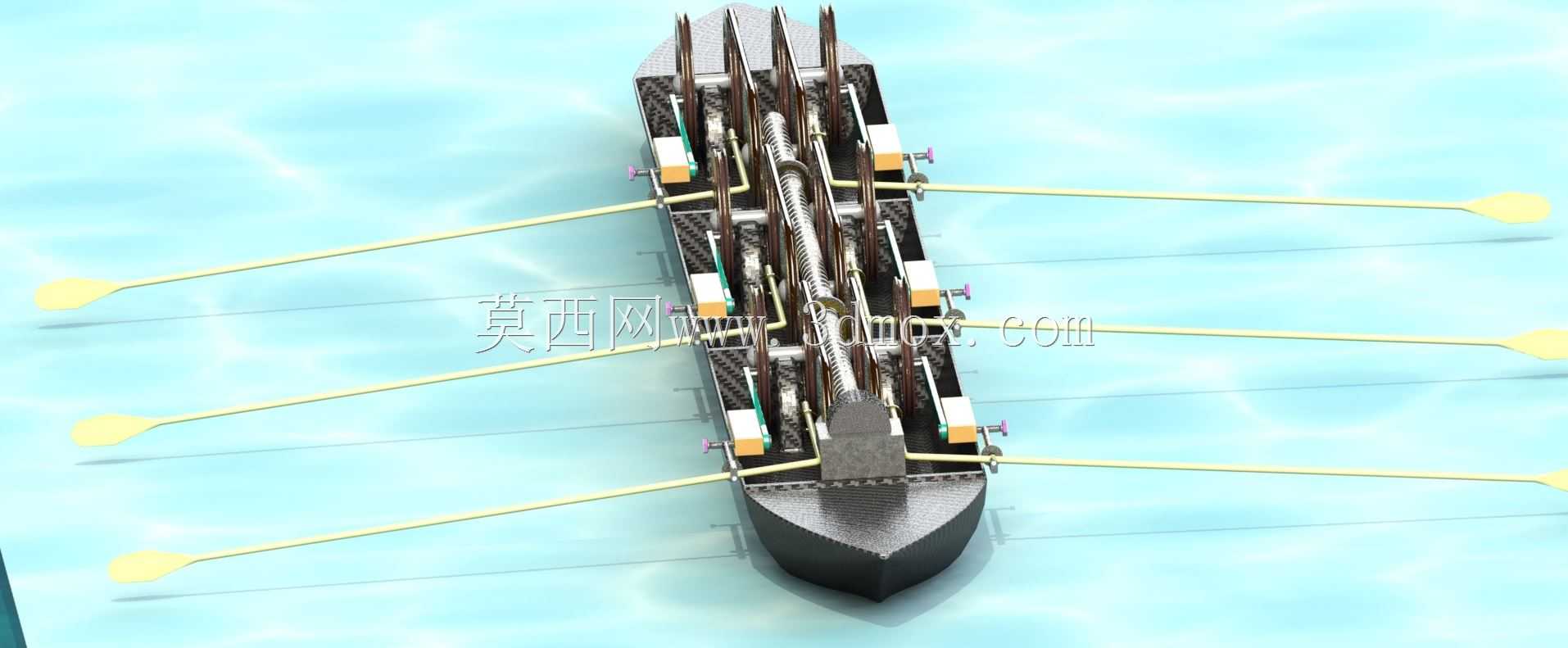

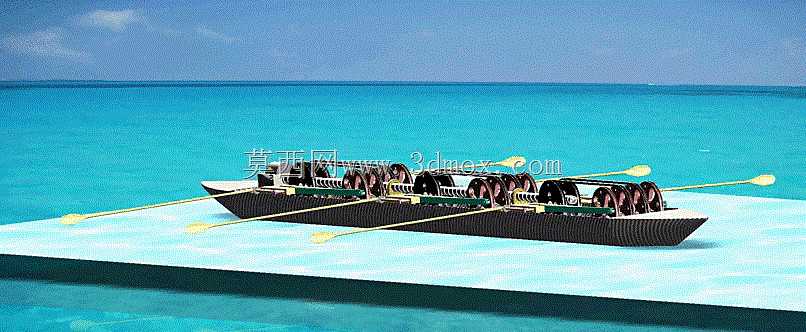

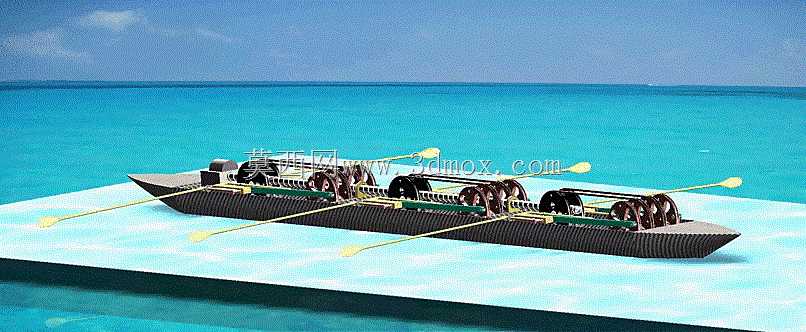

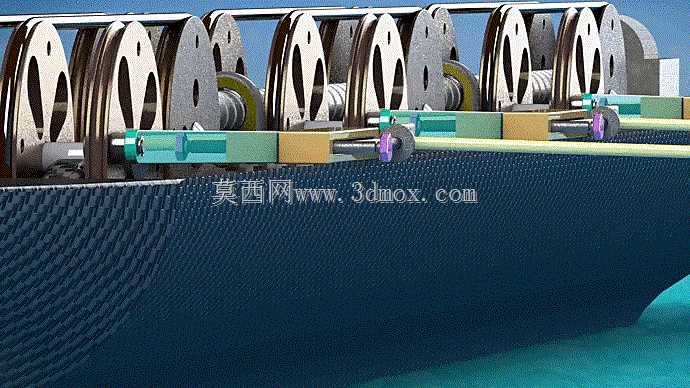

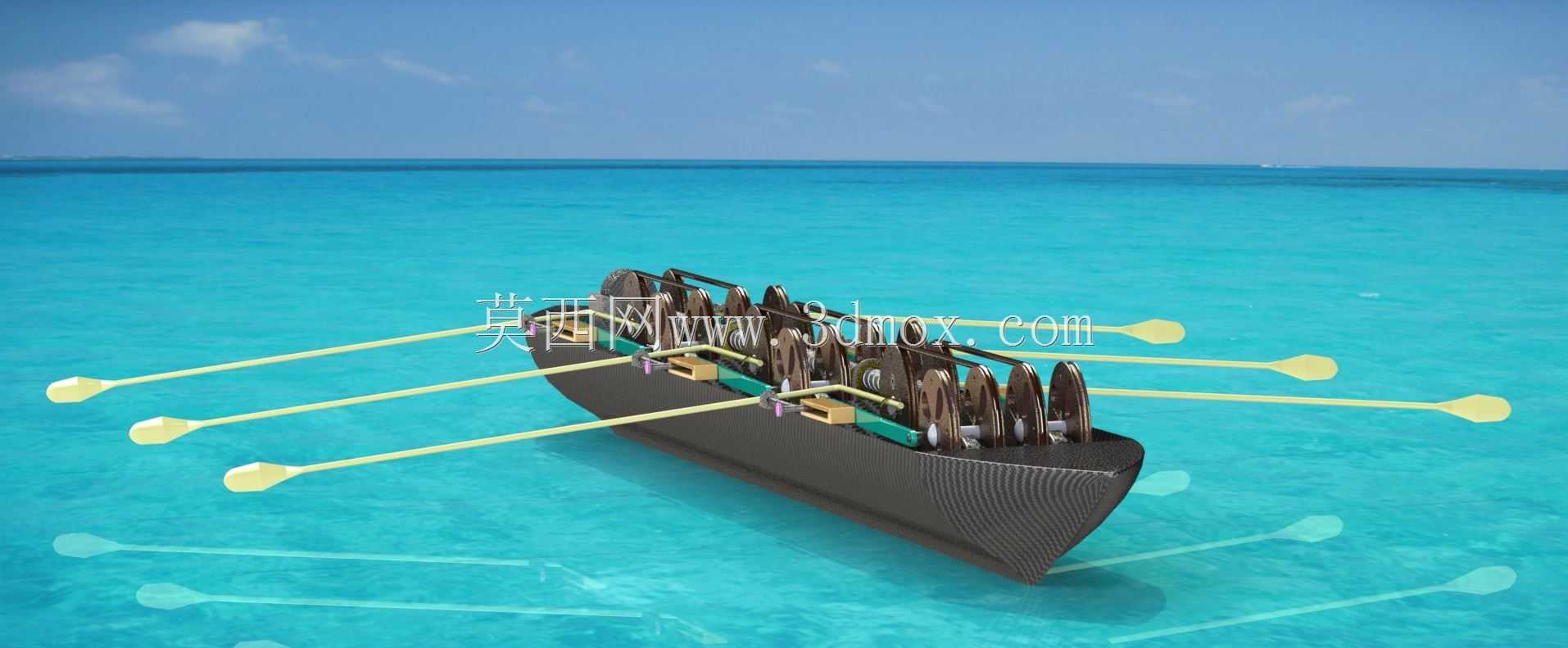

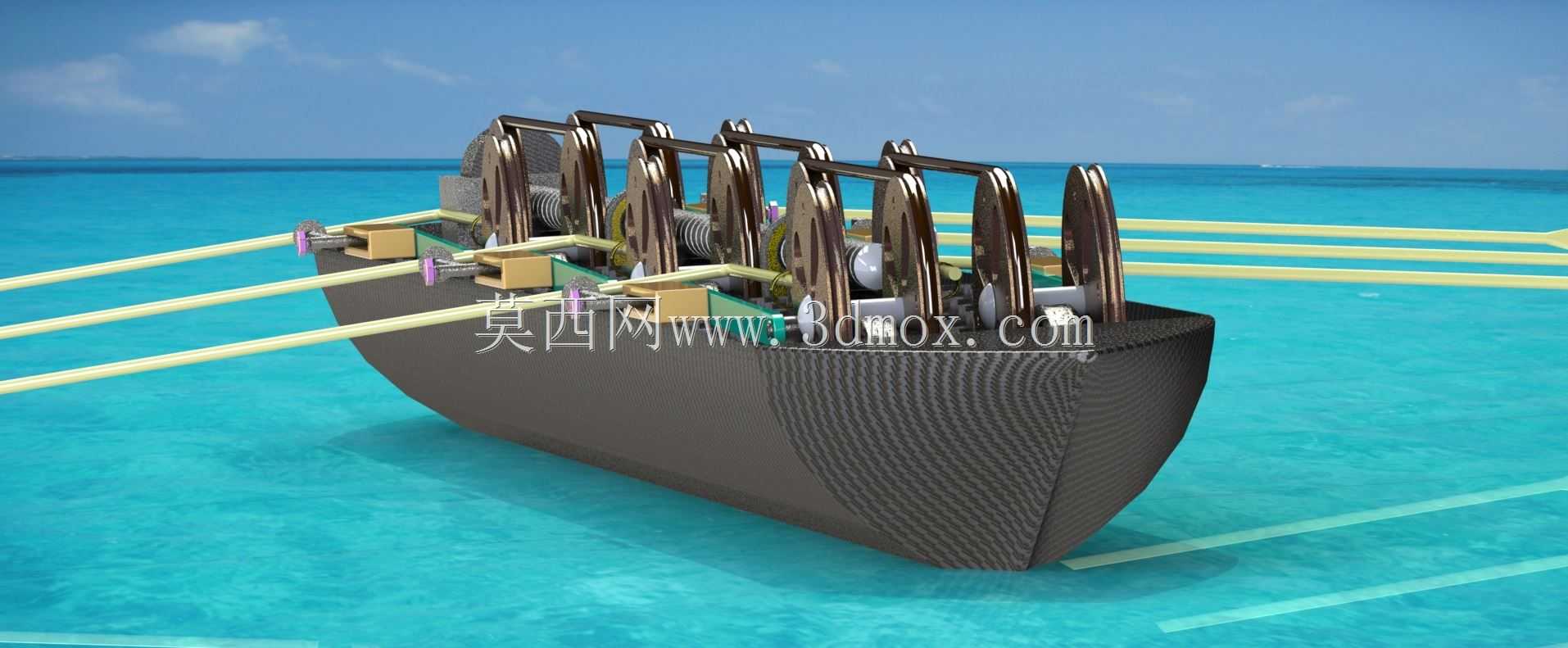

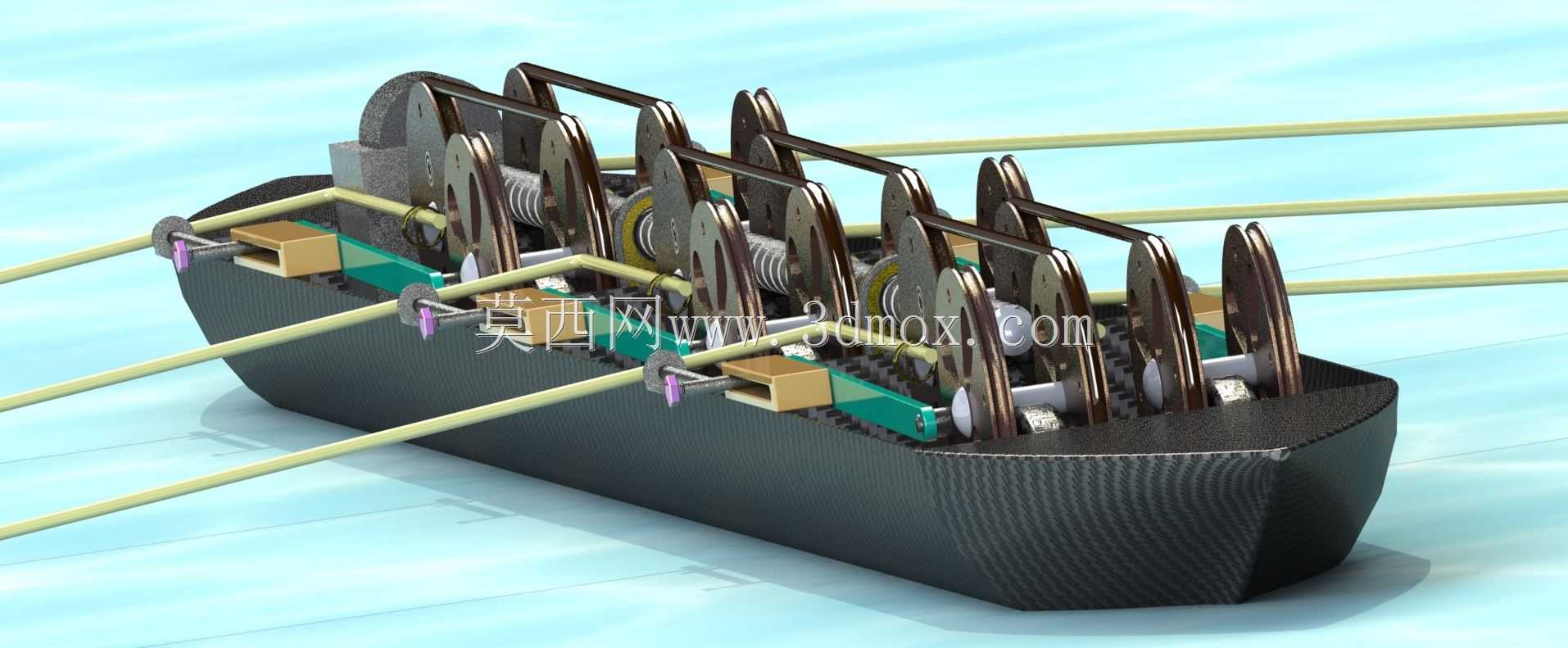

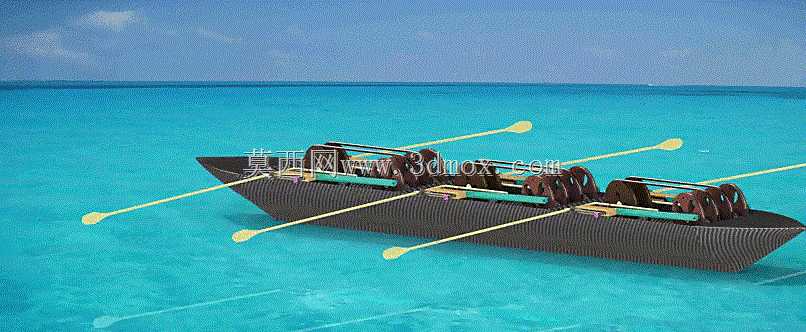

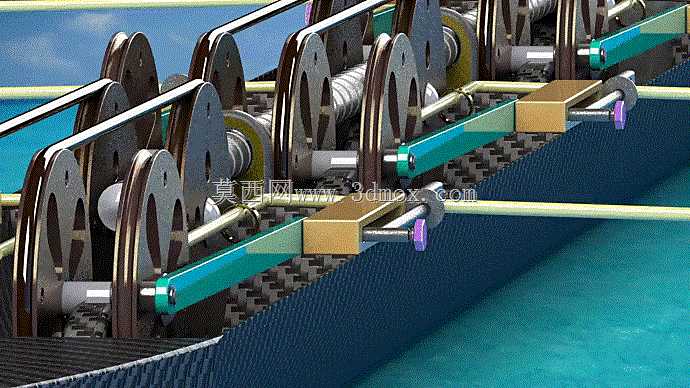

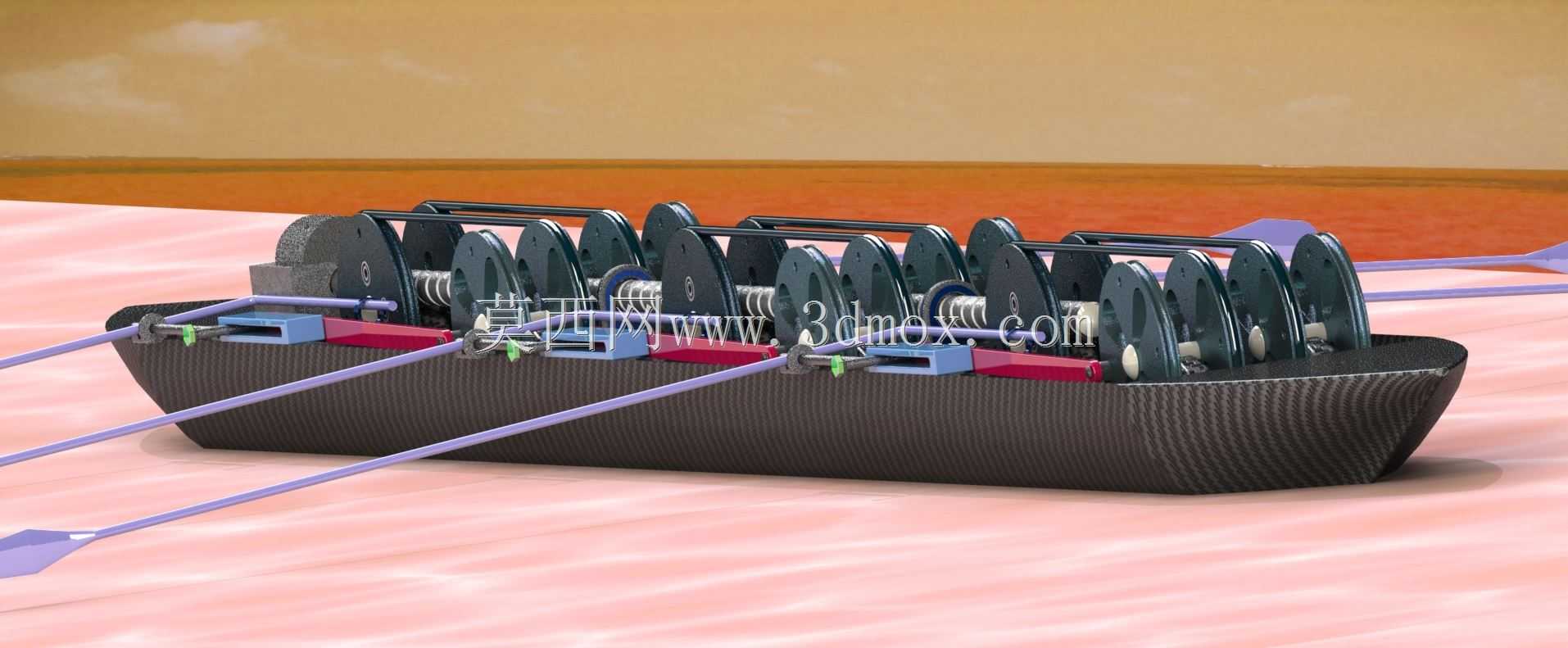

做这套划行结构的建模时，最先要锚定的是近岸浅水环境的使用场景，这类载具不需要大马力的螺旋桨推进，靠仿生划桨的动作就能在水草密集、水深不足半米的近岸区域完成移动，不会像螺旋桨那样被缠绕杂物，适合水文勘探、近岸采样这类低速作业的需求。建模初始阶段先确定艇身的长宽边界，整体艇身采用窄长的梭型轮廓，两端做收尖处理降低行进时的水阻，艇身主体的安装平面预留了三组传动轮组的固定位，每一组轮组对应两侧的两根划桨，轮组之间通过同步带做联动，保证所有桨叶的划行动作相位差一致，不会出现动作抵消的情况。具体画图的时候先从艇身的基体特征开始，用薄壁拉伸做出艇身的主壳体，两侧预留桨叶转轴的安装孔位，孔位的高度要高于艇身满载时的吃水线，避免航行时水从转轴缝隙渗入艇内。之后做传动轮组的部分，每一组轮组包含两个带槽的同步轮和中间的传动齿轮，齿轮的啮合间隙控制在0.1毫米左右，既保证传动顺畅不会卡滞，也不会因为间隙过大出现传动回程差。桨叶部分采用长杆加椭圆桨面的结构，桨杆和轮组的偏心轴连接，轮组转动时会带动桨杆做周期性的上下抬升和前后划动，完全模拟人工划桨的动作轨迹，桨面入水时保持垂直姿态获得最大推力，出水时倾斜抬升减少水阻。建模过程中要反复校验每一组桨叶的动作行程，确保相邻桨叶在划动时不会出现碰撞，桨叶抬升到最高位置时距离艇身安装平面的高度要留足安全余量，避免和艇上搭载的作业设备产生干涉。整套传动结构的动力输入位设置在艇身中部的轮组上，后续可以直接加装小型驱动电机，不需要额外改动传动布局，艇身内部的空余空间可以预留出来放置电池和控制模块，安装边界完全匹配常规小型无人船的电控组件尺寸。做装配校验的时候要模拟艇身在水面的浮动姿态，调整桨叶的入水深度，保证每一次划动都能获得足够的推进力，同时不会因为入水过深增大传动负载。
