1872款加兰转轮手枪结构三维建模

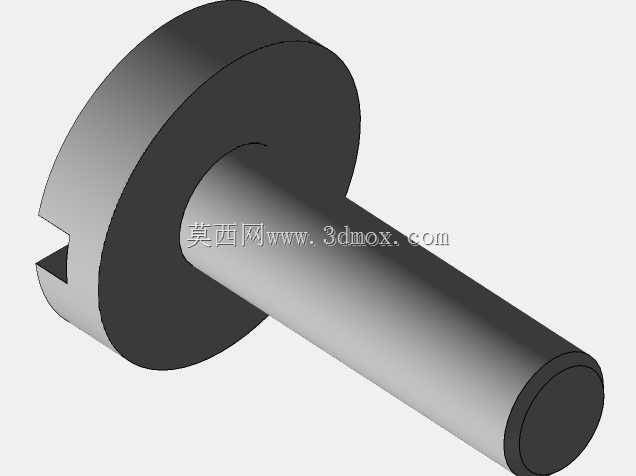

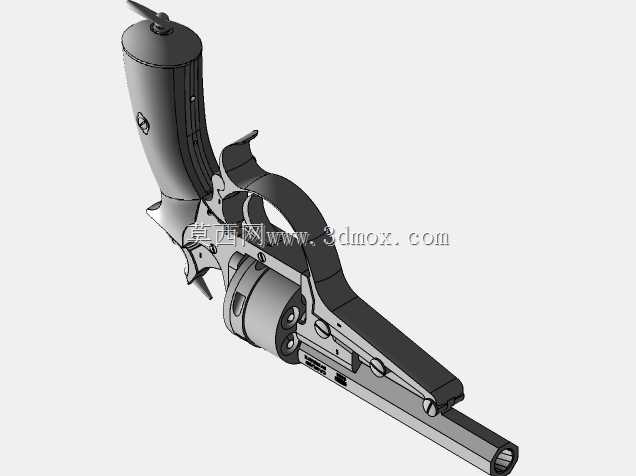

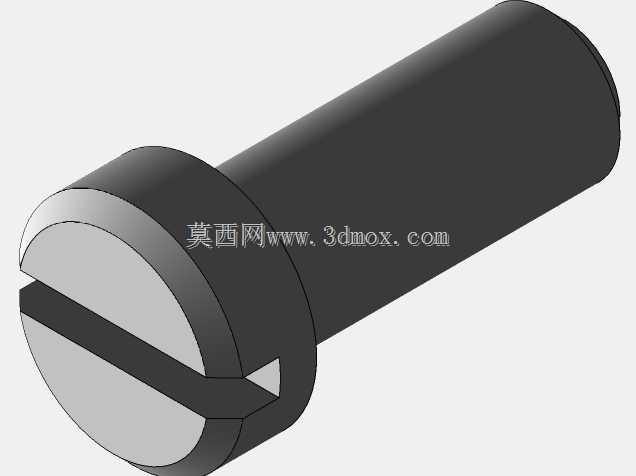

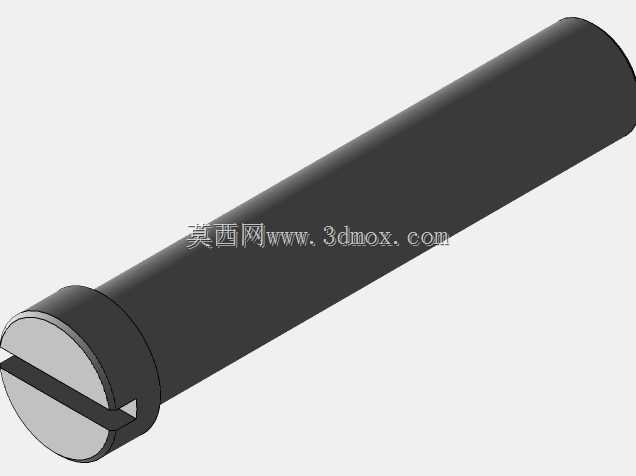

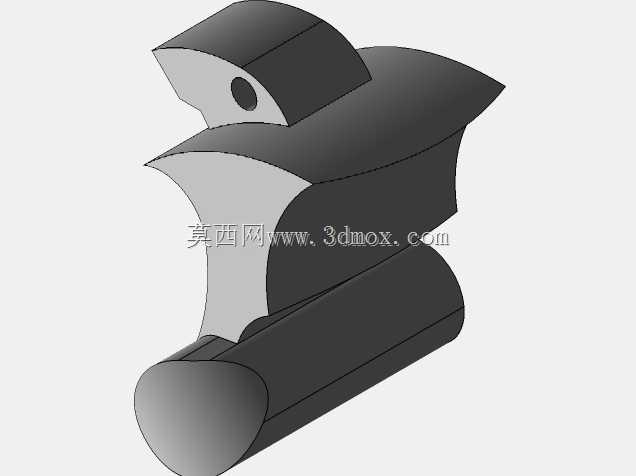

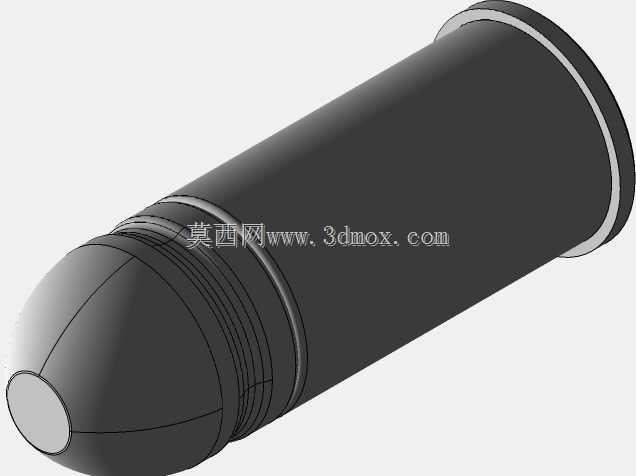

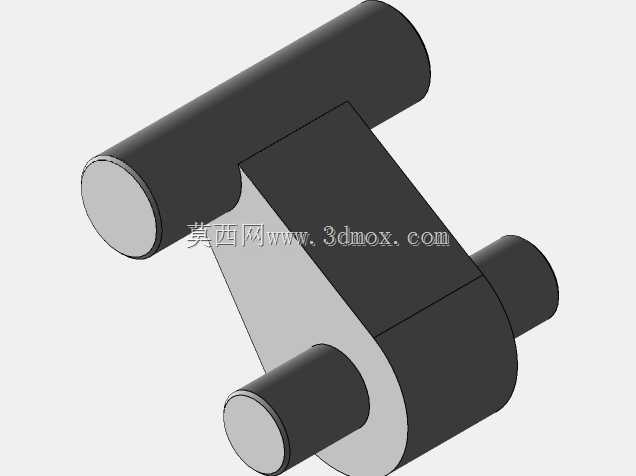

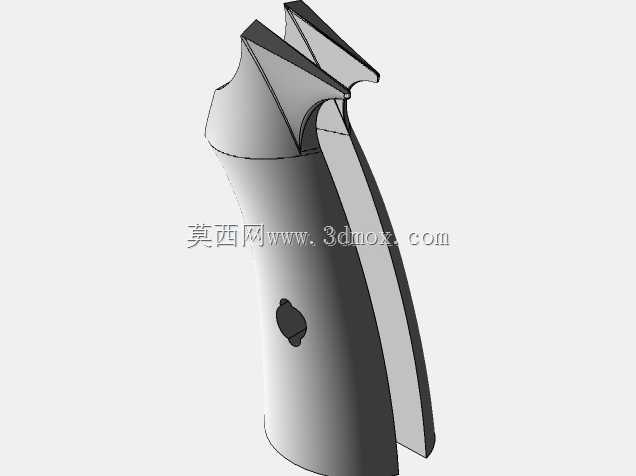

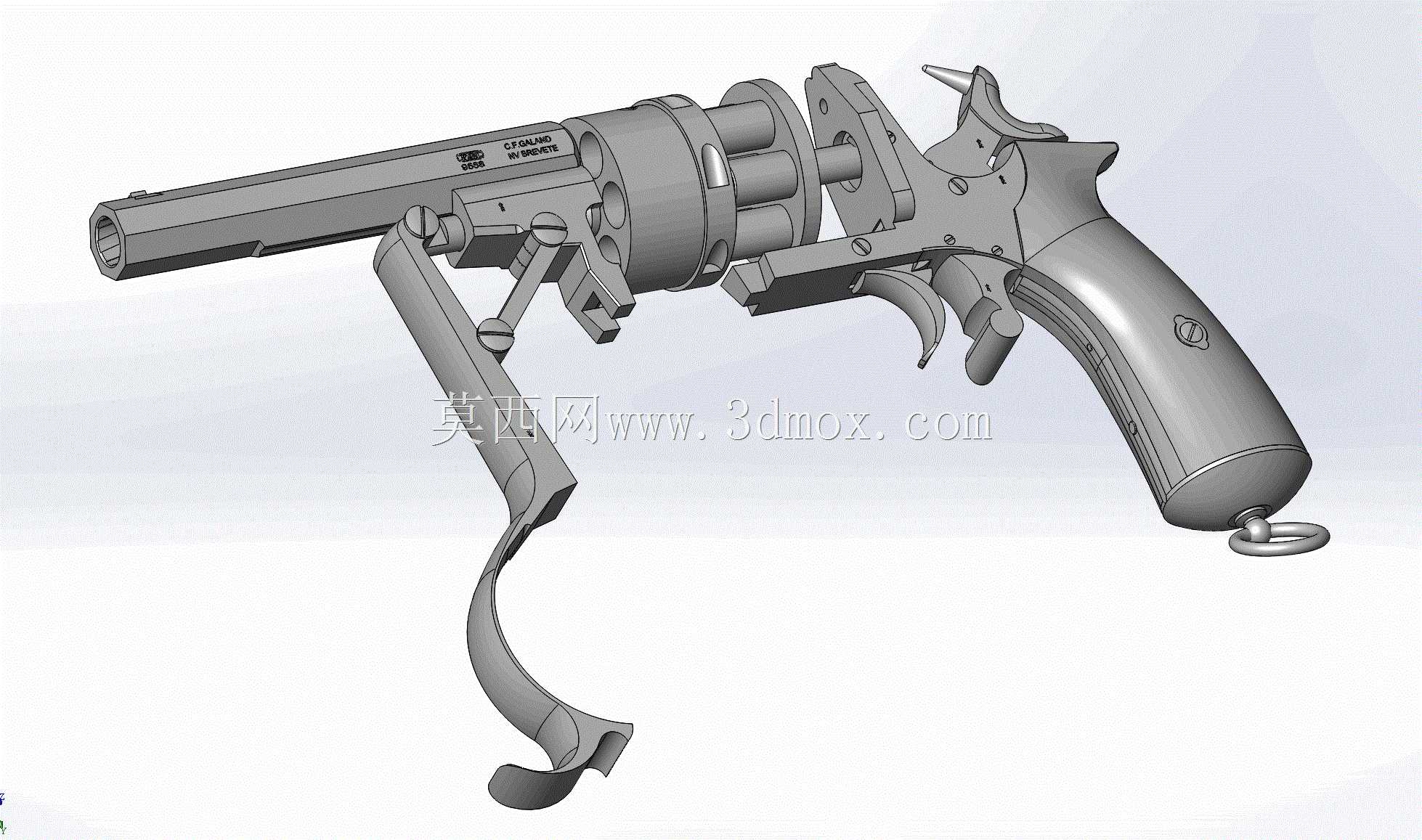

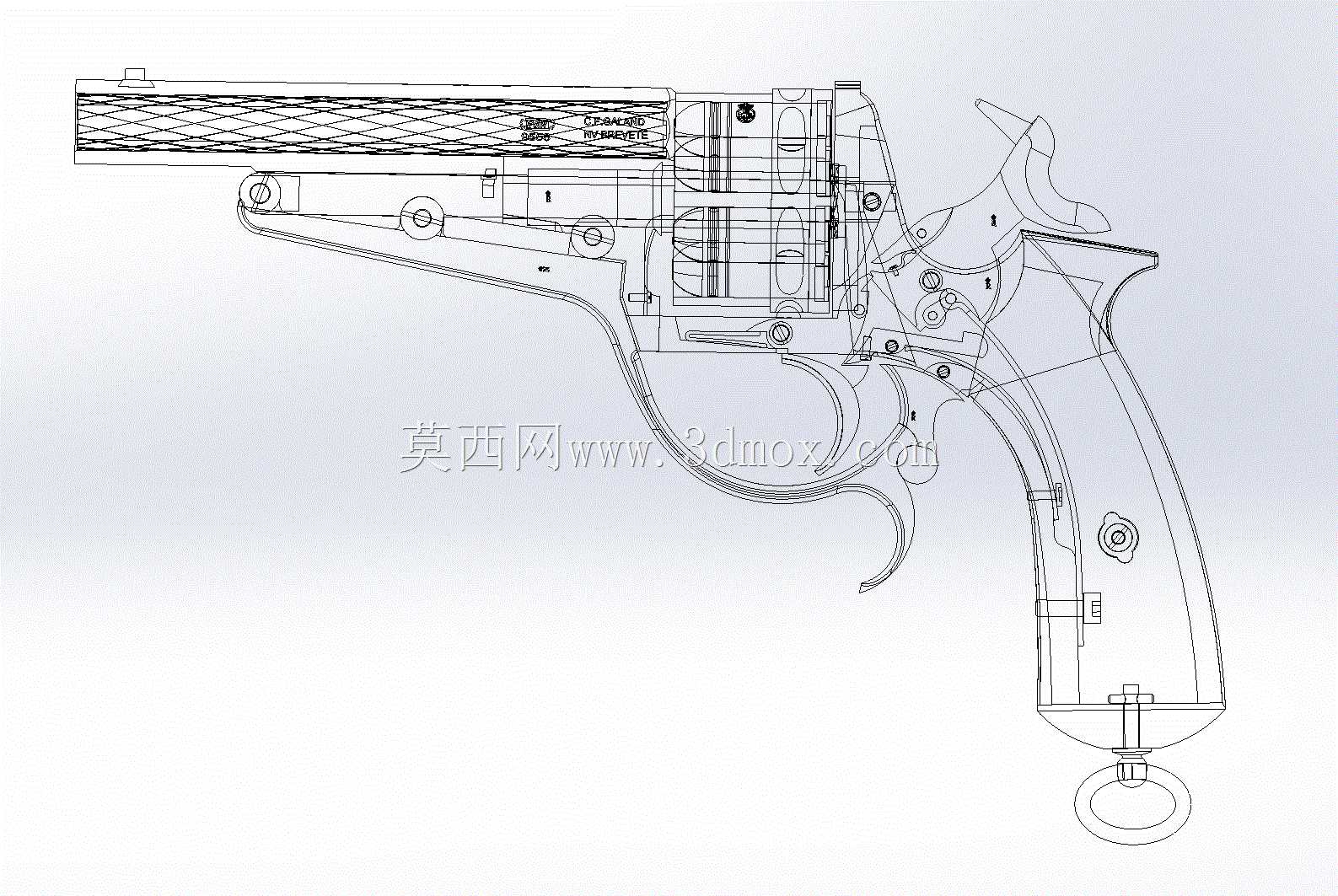

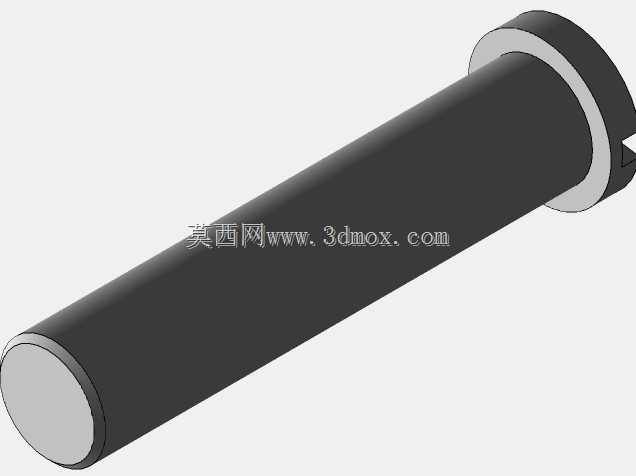

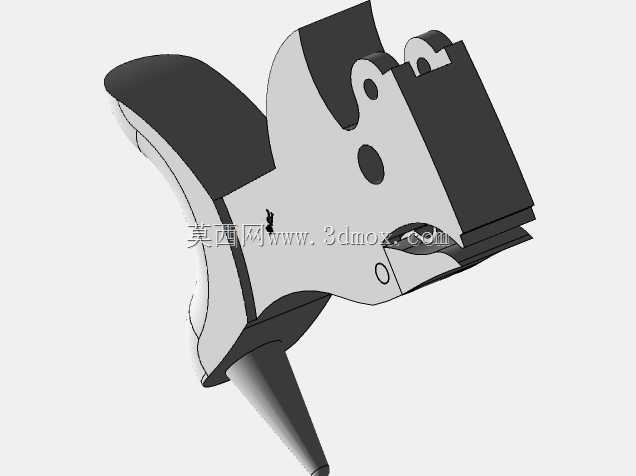

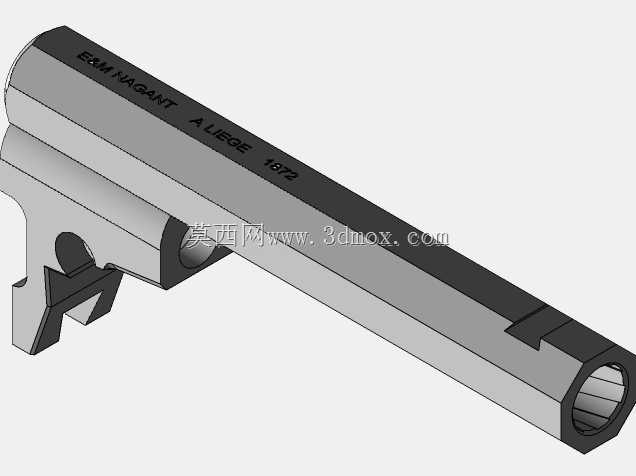

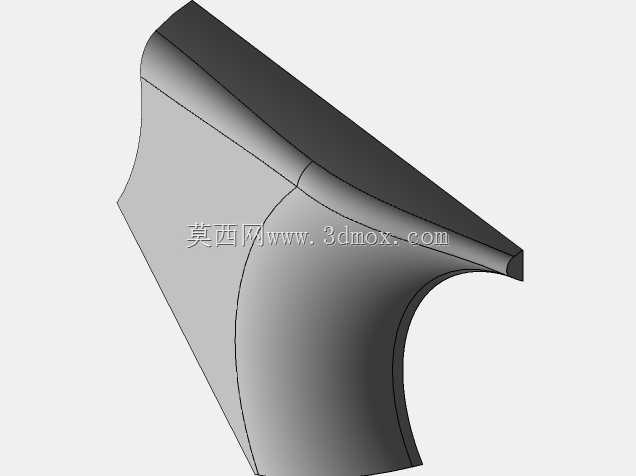

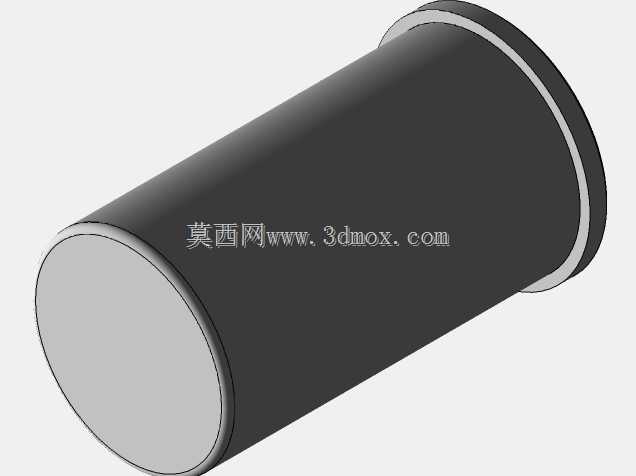

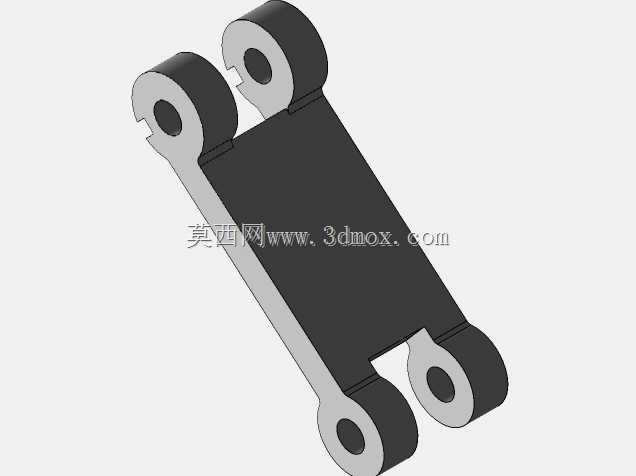

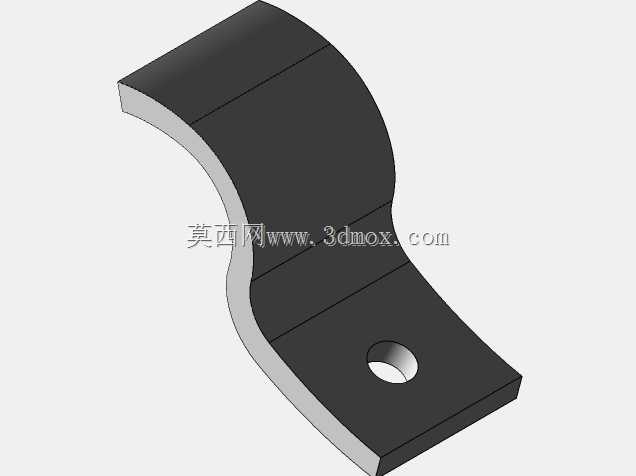

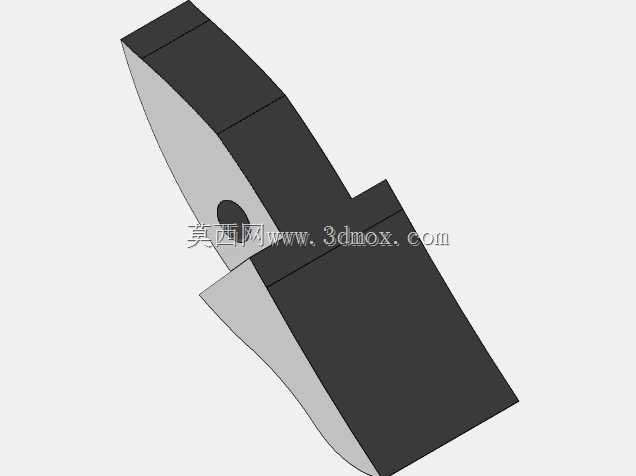

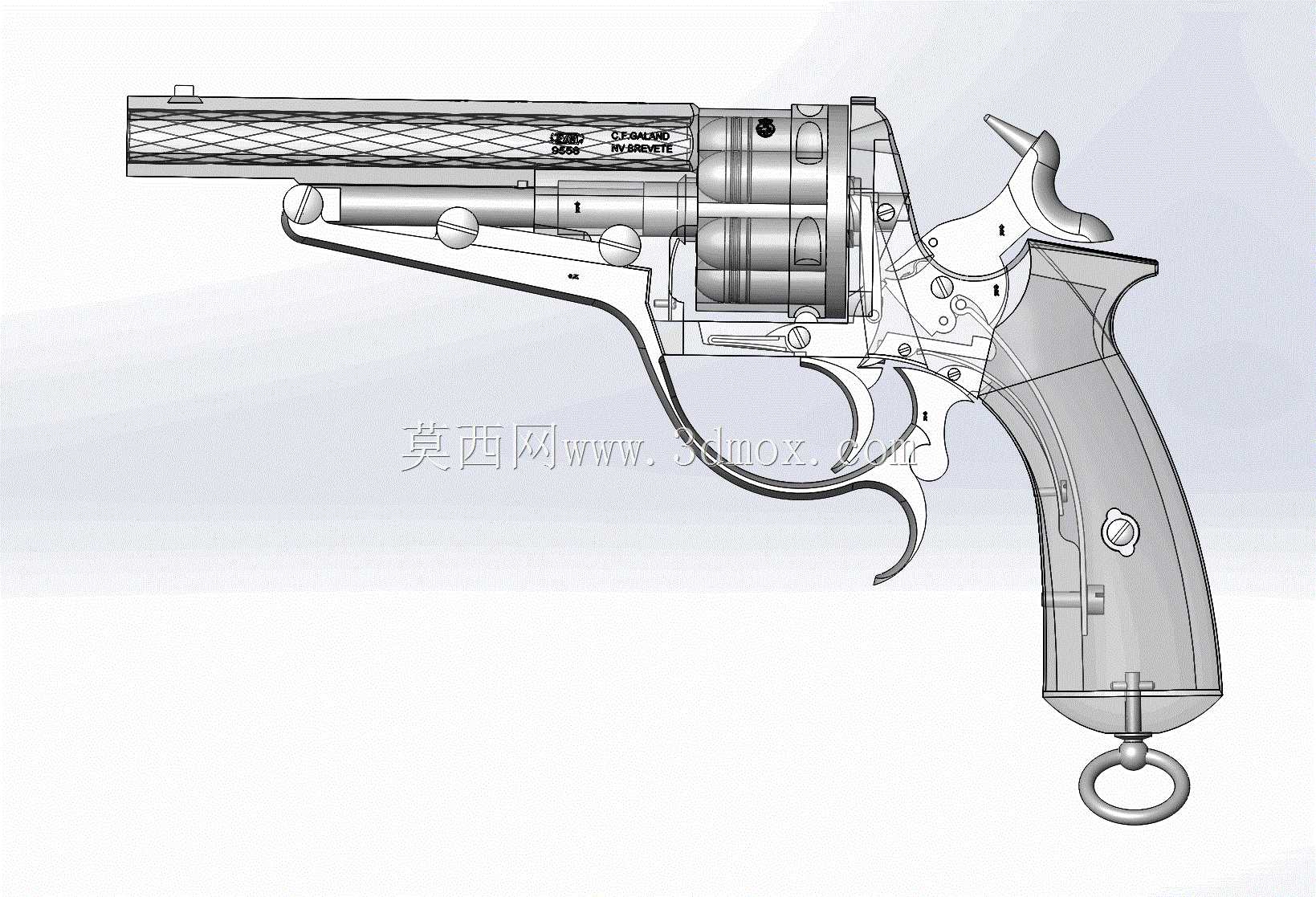

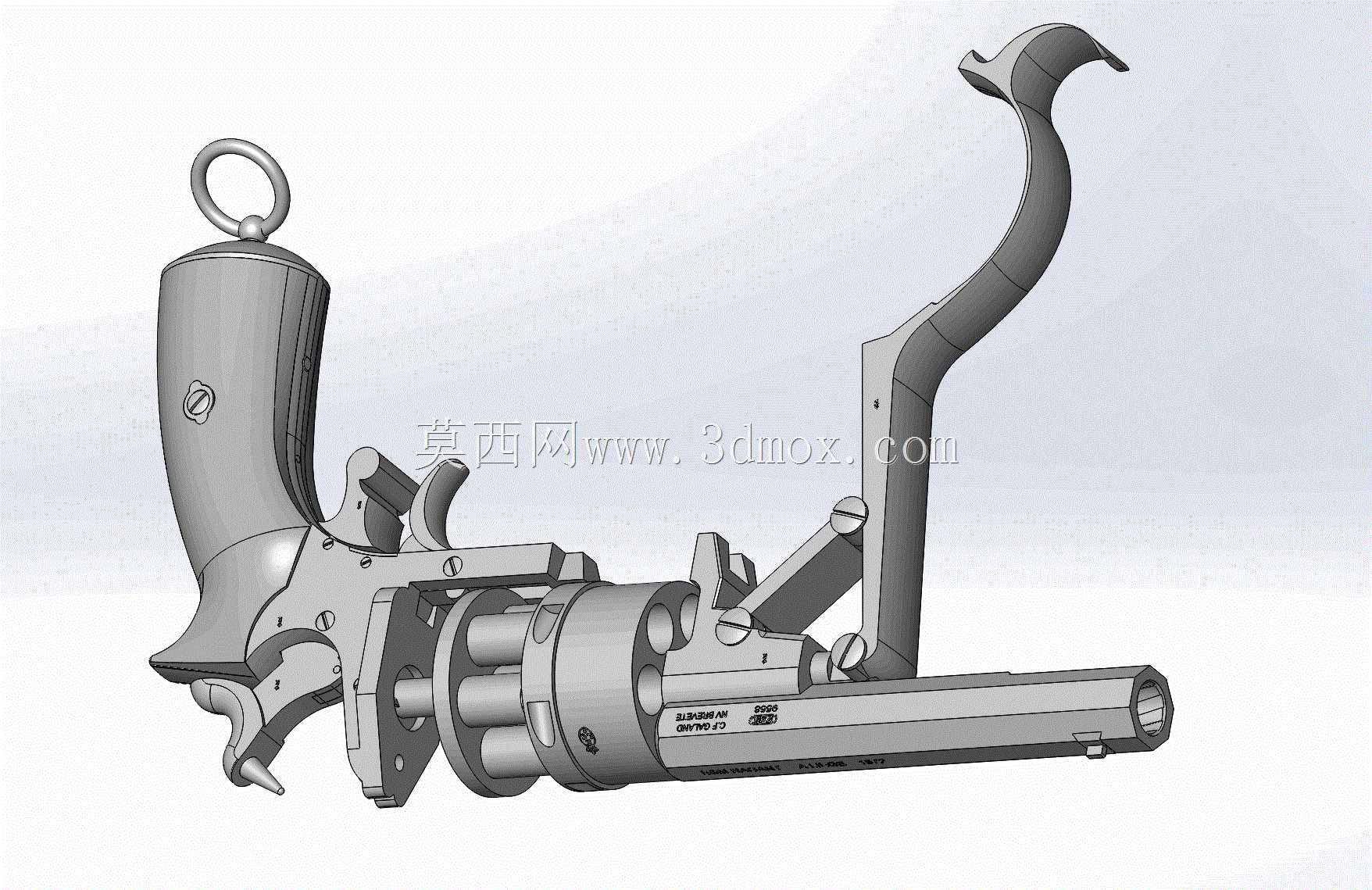

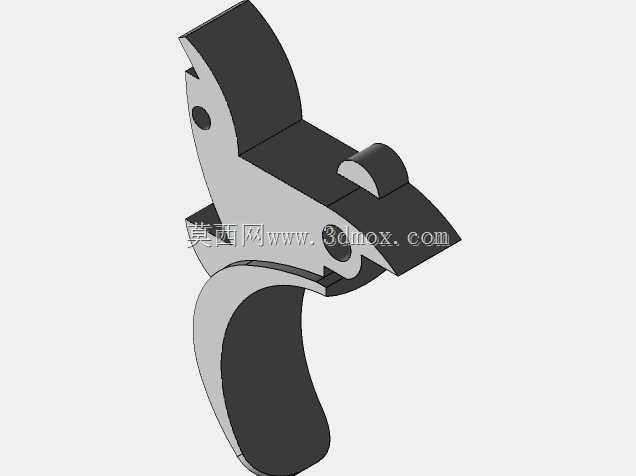

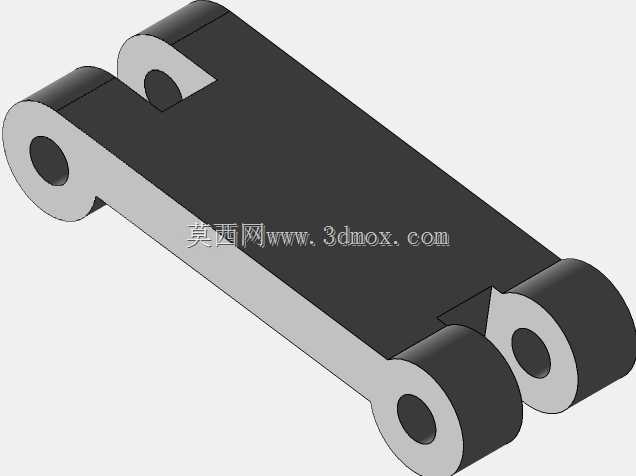

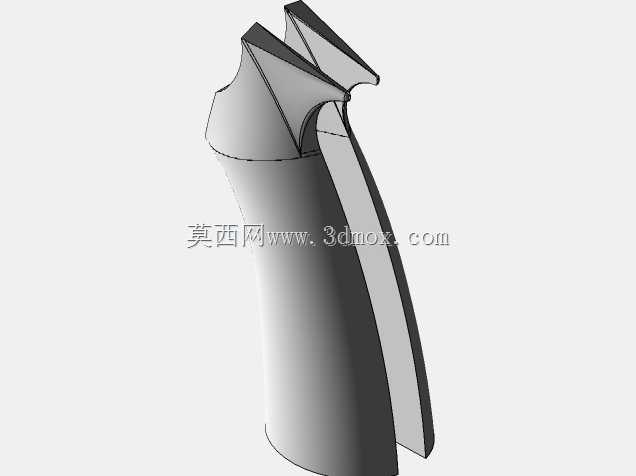

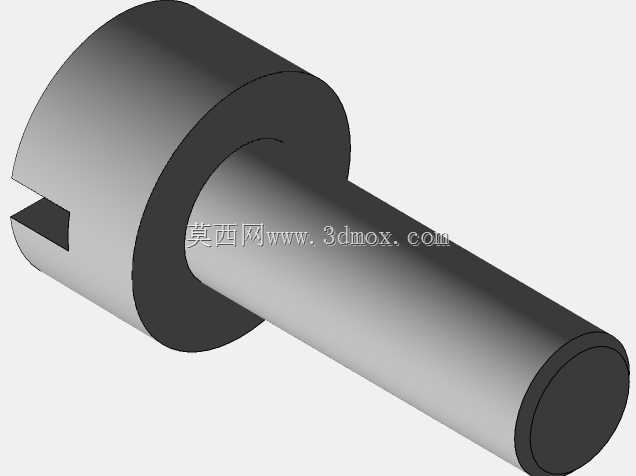

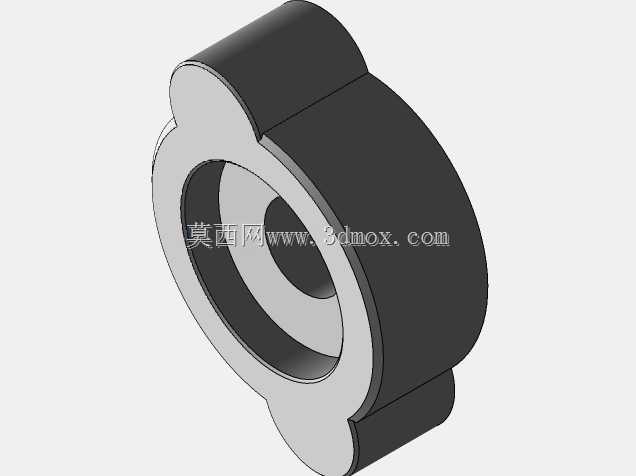

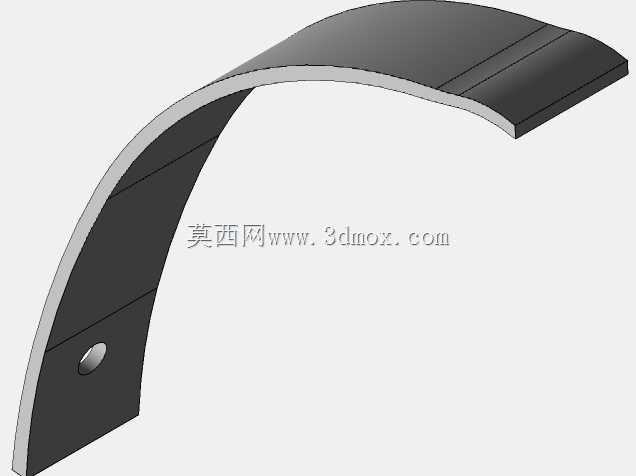

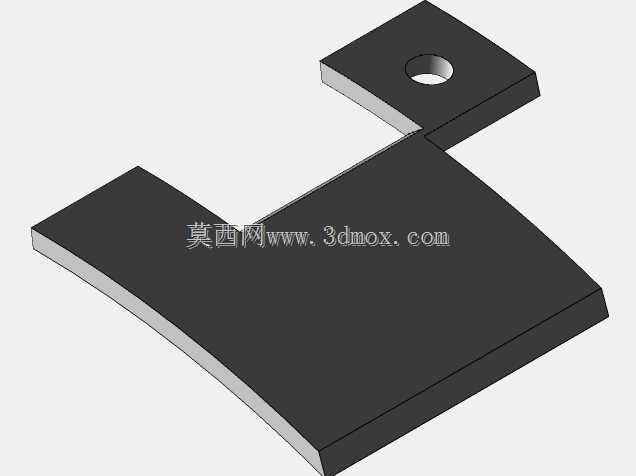

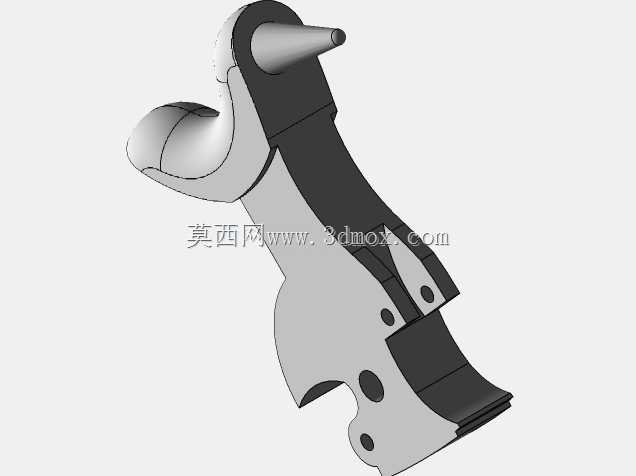

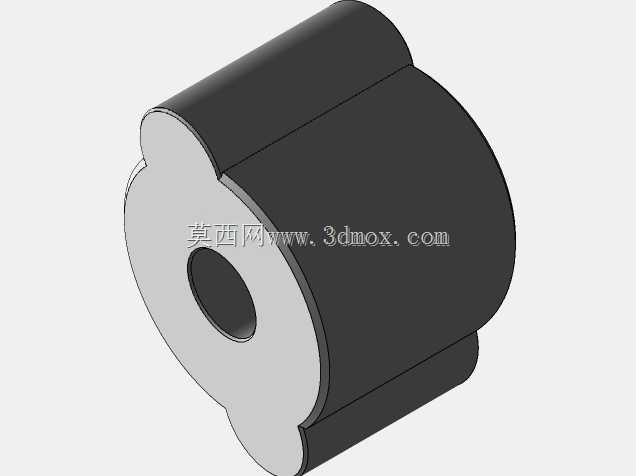

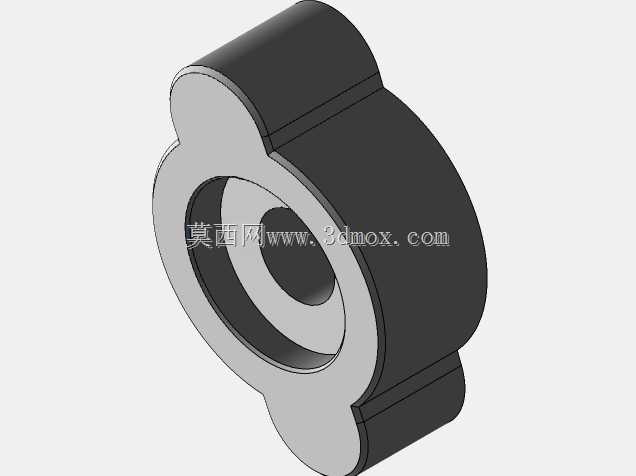

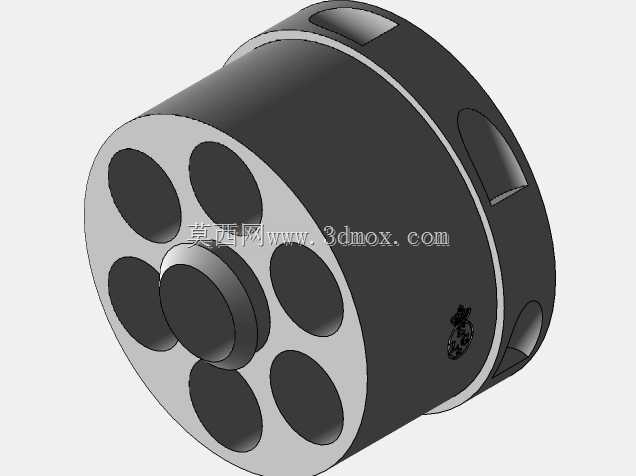

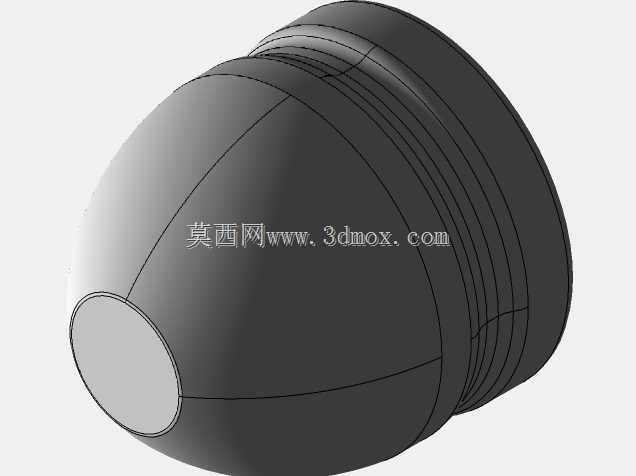

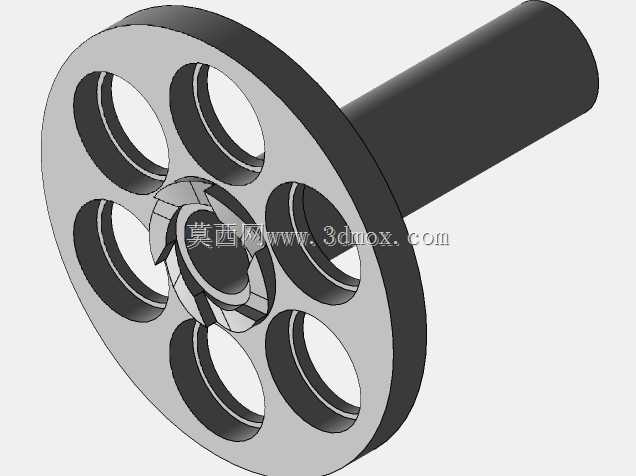

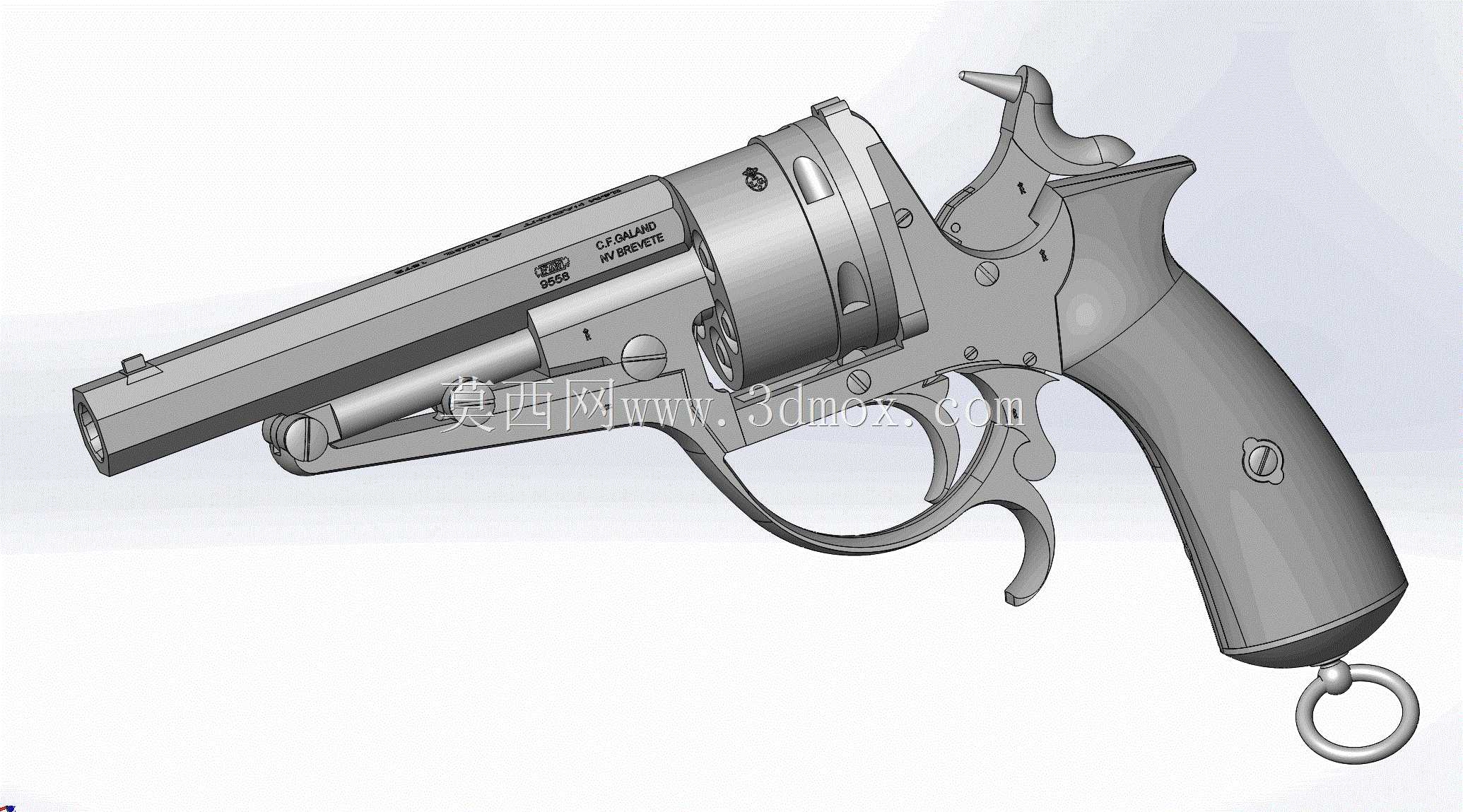

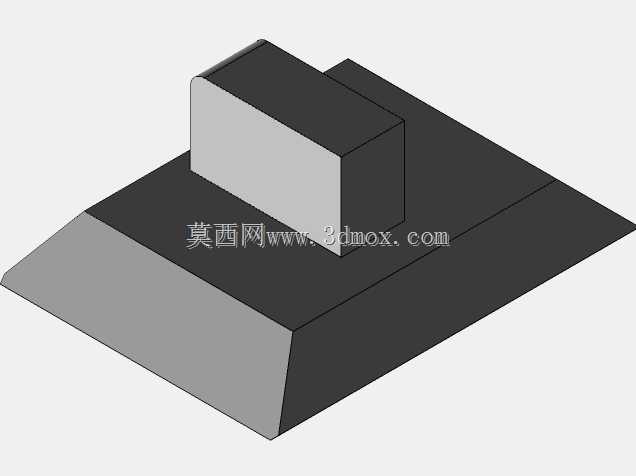

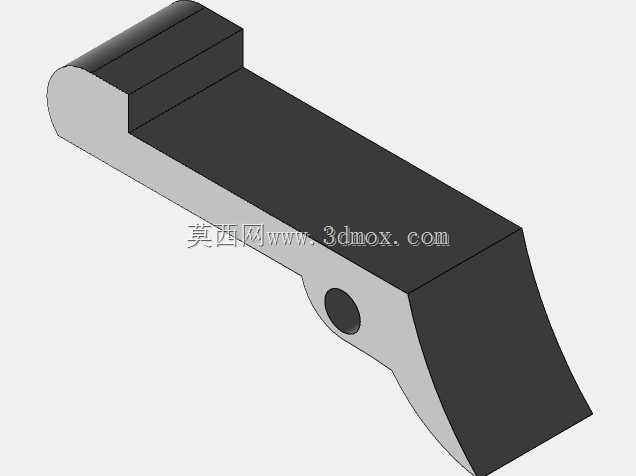

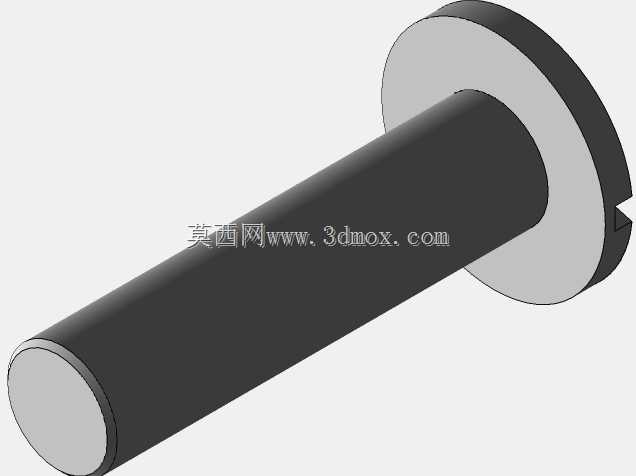

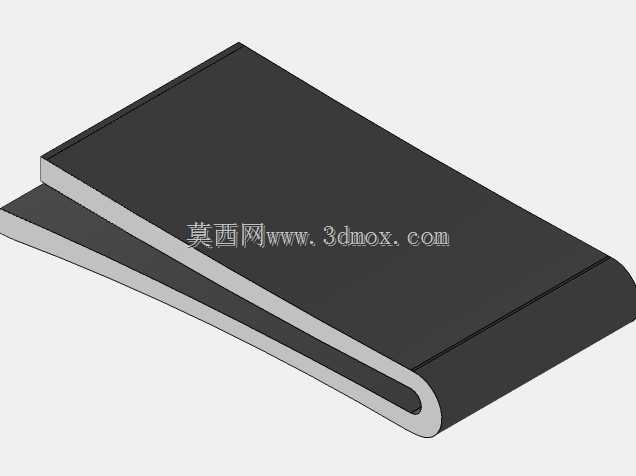

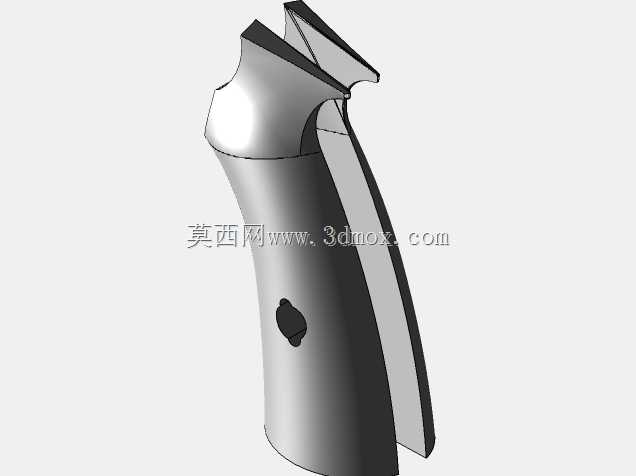

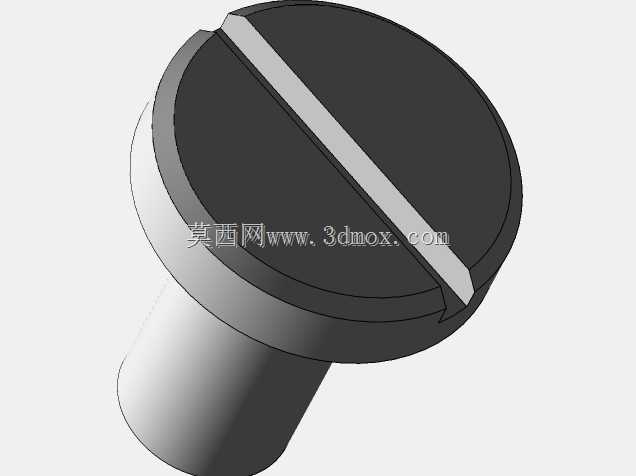

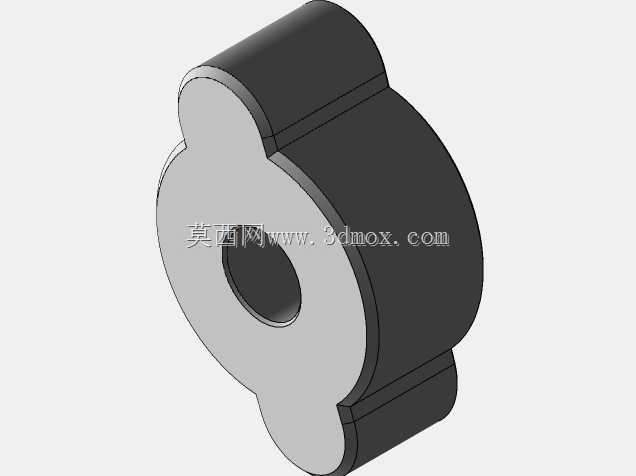

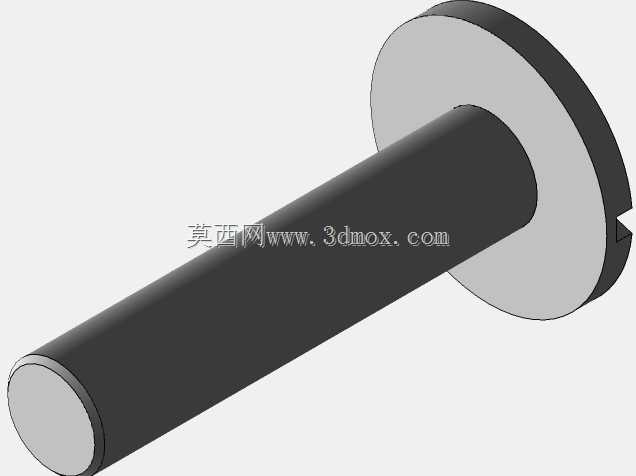

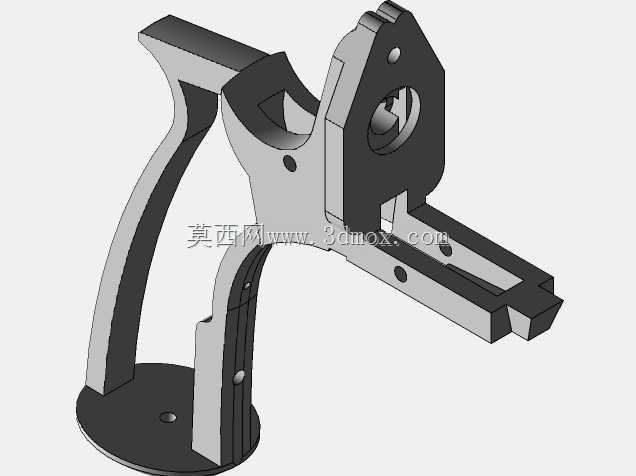

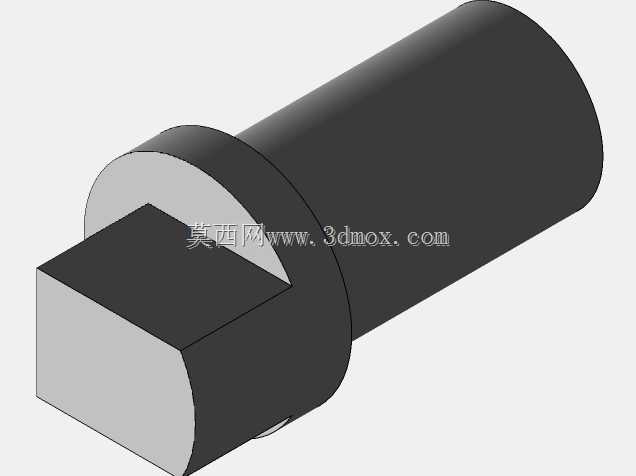

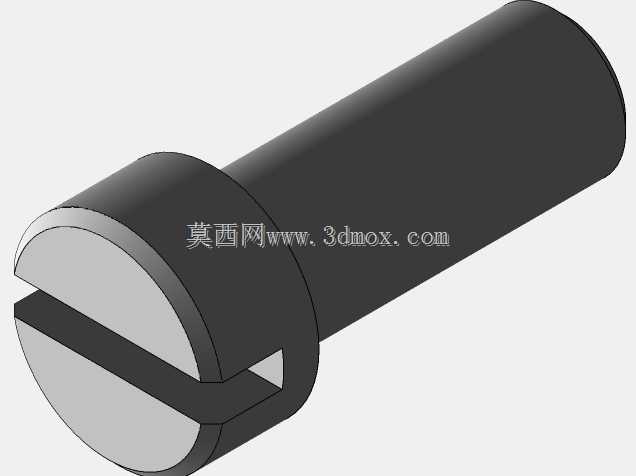

该模型完整还原了加兰转轮手枪的全零件结构，可用于轻武器结构原理教学、复古枪械文创设计参考、影视道具三维预演等场景，能帮助结构从业者清晰理解19世纪中后期转轮手枪的闭锁、击发、转轮供弹联动逻辑。从实际功能特性来看，该枪采用撅把式开锁结构，向下扳动枪管固定卡笋后，枪管组件可绕前端铰轴向下翻转，同时完成退壳动作，转轮座内置的退壳挺会在枪管翻开到位时自动顶出空弹壳，省去了手动逐发退壳的步骤，提升了重装填效率。击发机构采用外露式击锤设计，击锤待击卡槽与扳机连杆的配合间隙经过结构优化，扣动扳机时的行程阻力均匀，能有效降低误击发概率，握把底部的挂环可连接枪绳，适配骑兵携行时的固定需求，避免行进过程中枪械脱落。设计思路上，建模过程优先还原各零件的装配干涉关系，所有铰接轴、销钉的配合公差均按老式枪械的实际装配间隙设置，转轮与枪管尾端的贴合面预留了0.12mm的间隙，避免转轮转动时与枪管端面发生摩擦卡滞，扳机护圈的轮廓按照人体握持时的手指弯曲弧度做了曲面过渡，握把贴片的曲面贴合手掌大鱼际的形态，握持时的受力分布均匀，长时间据枪也不易产生疲劳感。外形尺寸方面，全枪总长控制在280mm区间，枪管长度为127mm，转轮直径38mm，可容纳6发弹药，握把宽度为32mm，安装边界上，所有外露销钉的端面均与零件外表面齐平，没有突出的棱角结构，击锤处于待击位置时的最高点距转轮座顶面22mm，装入常规皮质枪套时不会出现卡滞，枪管下方的退壳杆与枪管平行布置，突出枪管外圆的尺寸不超过5mm，携行时不会勾挂衣物。建模过程中对所有运动部件做了运动副约束模拟，可直观演示开锁、待击、击发、退壳的全流程动作，每个零件的壁厚、倒角、圆角都严格按照实物测绘尺寸还原，比如转轮弹巢的壁厚为3.2mm，能承受对应弹药的膛压载荷，击针的突出量控制在1.5mm，既保证可靠击发底火，又不会击穿底火造成火药燃气泄漏。
