莫辛纳甘步枪枪栓手柄改装结构设计

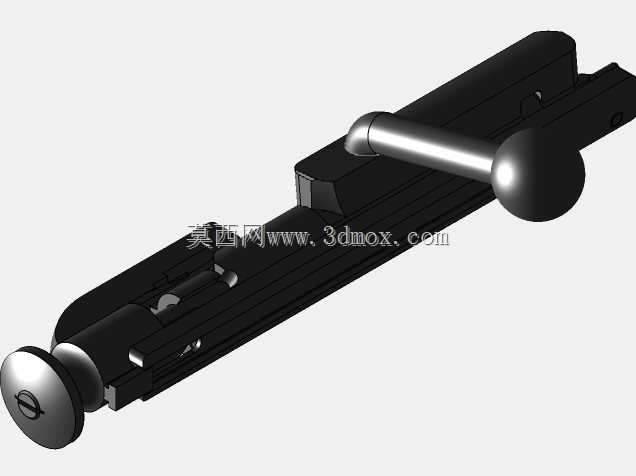

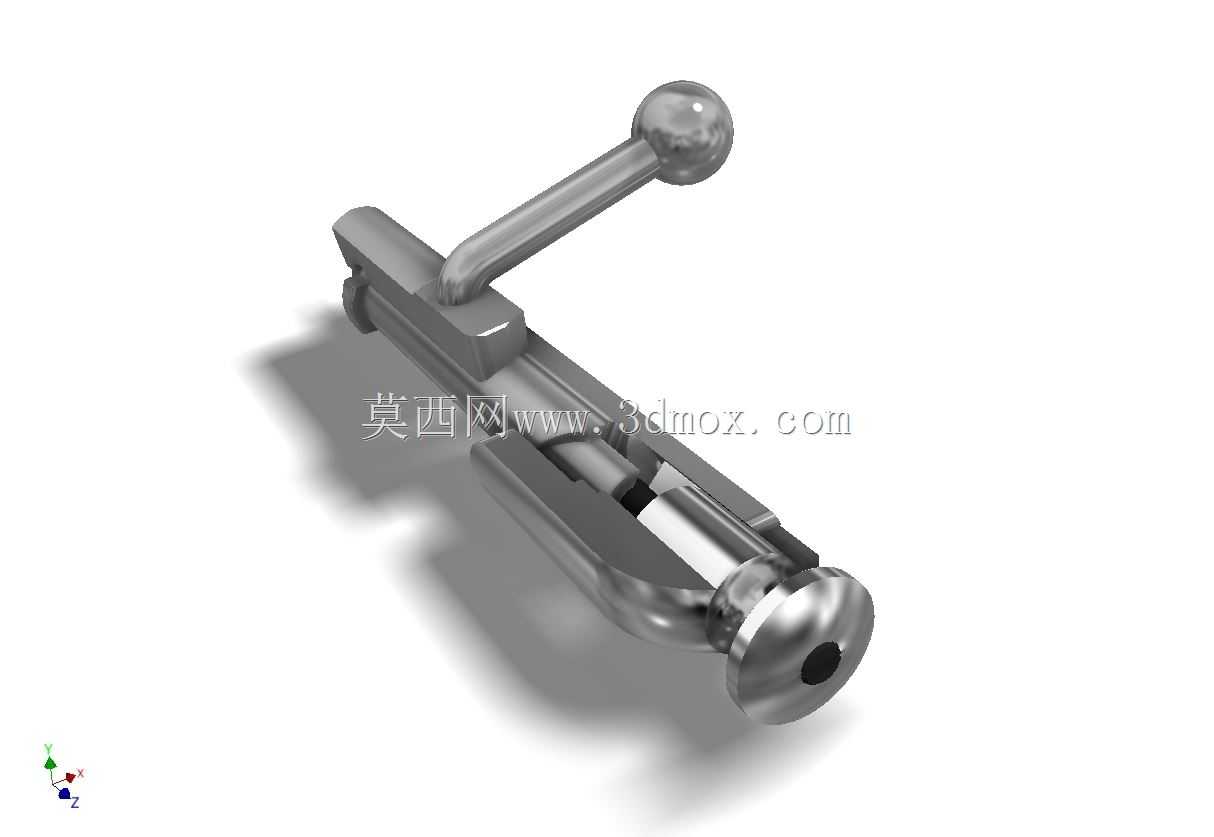

本次设计针对M-1891/30型步枪的枪栓操作部件进行结构优化，核心聚焦于原枪直柄枪栓在加装光学瞄准镜后操作空间受限的实际痛点，在保留原枪机核心闭锁、击发、抛壳机构尺寸链完全兼容的前提下，对枪栓手柄的形态与安装基准进行了重新设计。从实际应用场景来看，原枪配备的直型拉机柄在机匣上方安装高倍狙击瞄准镜后，拉机柄的操作行程会与瞄准镜镜身发生干涉，射手操作时需要将手腕抬至异常角度才能完成开锁、抽壳、推弹、闭锁的整套循环动作，在快速补射或者低温环境戴手套操作时，这种干涉会直接影响操作可靠性，甚至出现拉机柄刮蹭瞄准镜调节旋钮的问题。本次改装将原直柄结构改为向下弯折的球形端头结构，弯折角度经过反复校核，在枪栓旋转开锁的60度行程内，手柄的运动轨迹完全避开瞄准镜的安装包络范围，球形端头的直径适配射手戴防寒手套的握持尺寸，表面做圆弧过渡处理，避免操作时硌手或者勾挂装具。设计过程中严格遵循原枪机的安装边界，枪栓与机匣的配合段、闭锁凸笋的尺寸公差、击针安装孔的同轴度要求完全沿用原设计参数，不需要对原枪机匣或者枪机主体进行任何二次加工，仅需要替换原有的直拉机柄组件即可完成改装，适配所有量产版本的M-1891/30步枪机匣。从功能特性来看，改装后的弯折手柄在枪栓处于闭锁位置时，手柄端头位于扳机护圈上方的合理操作区间，射手不需要移动握持枪托的手，仅用食指和拇指即可完成拉栓操作，大幅缩短了射击循环的操作时间。球形端头的表面做防滑纹理处理，在雨雪或者沾附枪油的工况下依然能提供足够的握持摩擦力，避免操作打滑。结构强度方面，手柄与枪机主体的连接采用过盈配合加横向销钉固定的方式，连接强度能够承受反复抽壳带来的冲击力，在低温零下40度的环境下也不会出现连接松动或者断裂的问题。整个部件的外形尺寸经过严格控制，改装后全枪的横向宽度没有额外增加，不会影响原枪的携行或者枪套适配，安装后不需要重新调整瞄准镜的归零位置，因为枪机的闭锁定位基准没有发生任何改变，击针的打击行程也与原设计完全一致，不会影响击发可靠性或者射击精度。
