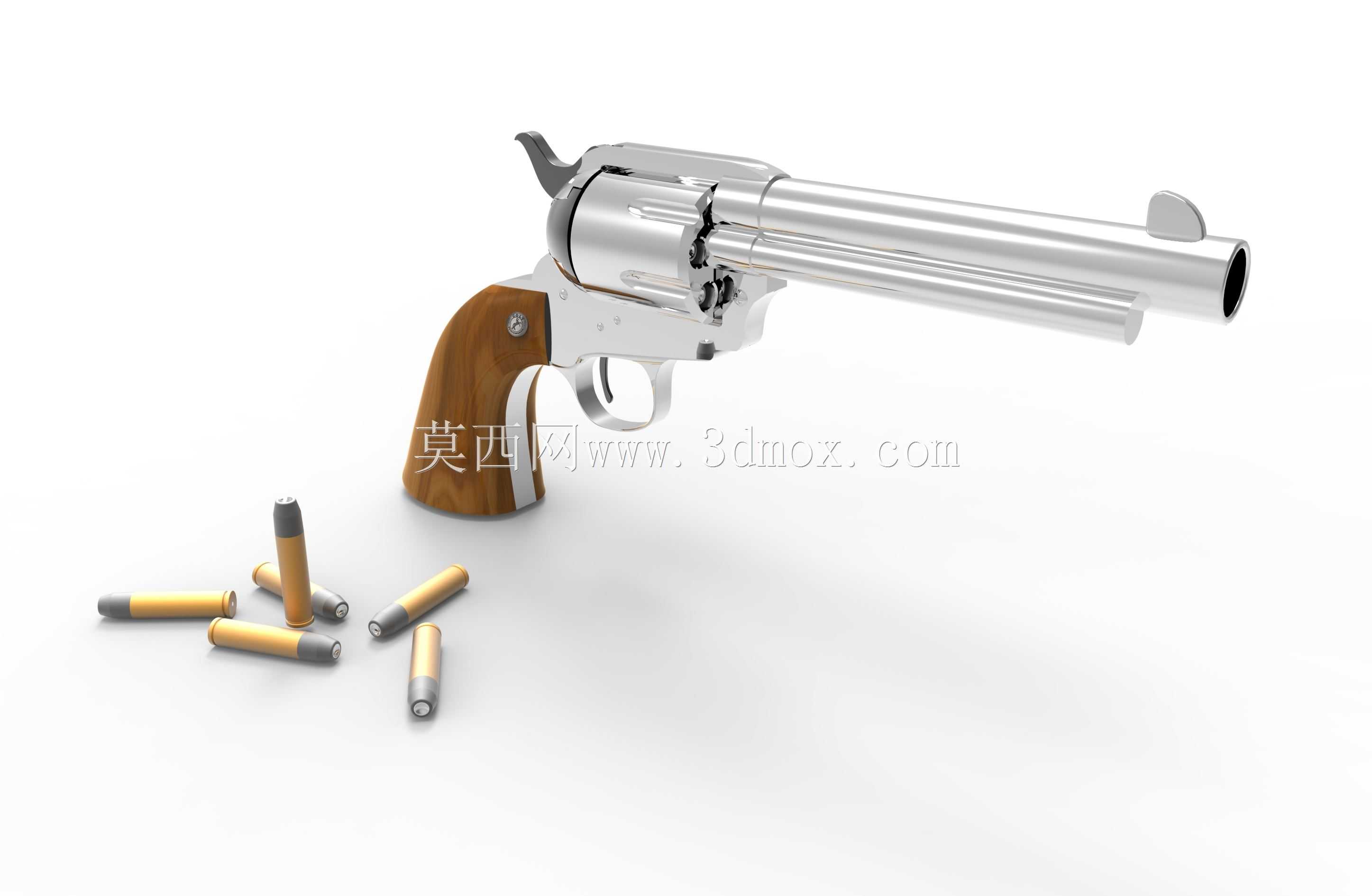

柯尔特和平使者转轮手枪结构造型设计

这款转轮手枪的三维结构设计，首先围绕经典单动转轮机构的动作逻辑展开，击锤待击、转轮旋转供弹、扳机释放击锤的整套传动链，在建模阶段就完成了干涉校验，所有活动部件的行程间隙控制在0.15mm以内，既保证动作顺畅，又避免部件晃动过量影响击发稳定性。握把部分采用贴合人手握持的曲面造型，木质握片的弧度经过人体工学适配，虎口位置的凹陷深度匹配成年男性手掌尺寸，握持时枪管轴线与手臂受力线基本重合，能有效抵消击发时的上跳力矩。枪管部分采用长管构型，内膛轴线与转轮弹巢的对正精度是设计核心，建模时将弹巢每个膛室的定位销槽与枪管尾端面的贴合间隙控制在0.08mm，防止击发时火药燃气从缝隙溢出影响弹头初速。退壳机构的设计还原了经典转轮手枪的杆式退壳结构，退壳杆位于枪管下方，向前推动时可一次性顶出弹巢内的所有弹壳，退壳行程刚好覆盖弹壳全长，保证退壳动作无卡滞。整体外形尺寸上，全枪长控制在330mm左右，枪管长度占比接近一半，转轮直径适配对应口径的弹药尺寸，弹巢容量为6发，每个膛室的壁厚经过强度校核，能承受常规弹药击发时的膛压，不会出现胀膛风险。从应用场景来看，这类枪械结构模型可用于轻武器原理教学、影视道具的结构参考、枪械爱好者的结构研究，建模时还原了金属部件的表面抛光质感与木质握片的纹理细节，所有零件的装配关系完全按照实机结构还原，拆解后可单独查看每个零件的结构特征，包括击针、阻铁、扳机簧等细小部件的尺寸都做了等比例还原，没有做简化处理，方便结构设计从业者参考其经典的机械传动逻辑，理解早期单动转轮手枪的机构设计思路，其紧凑的结构布局、可靠的传动设计，也能为小型手动机械结构的设计提供参考，比如手动锁紧机构、间歇旋转供弹机构的设计，都能从这款转轮手枪的结构中找到可借鉴的设计逻辑。
