标准.22口径长步枪子弹结构设计

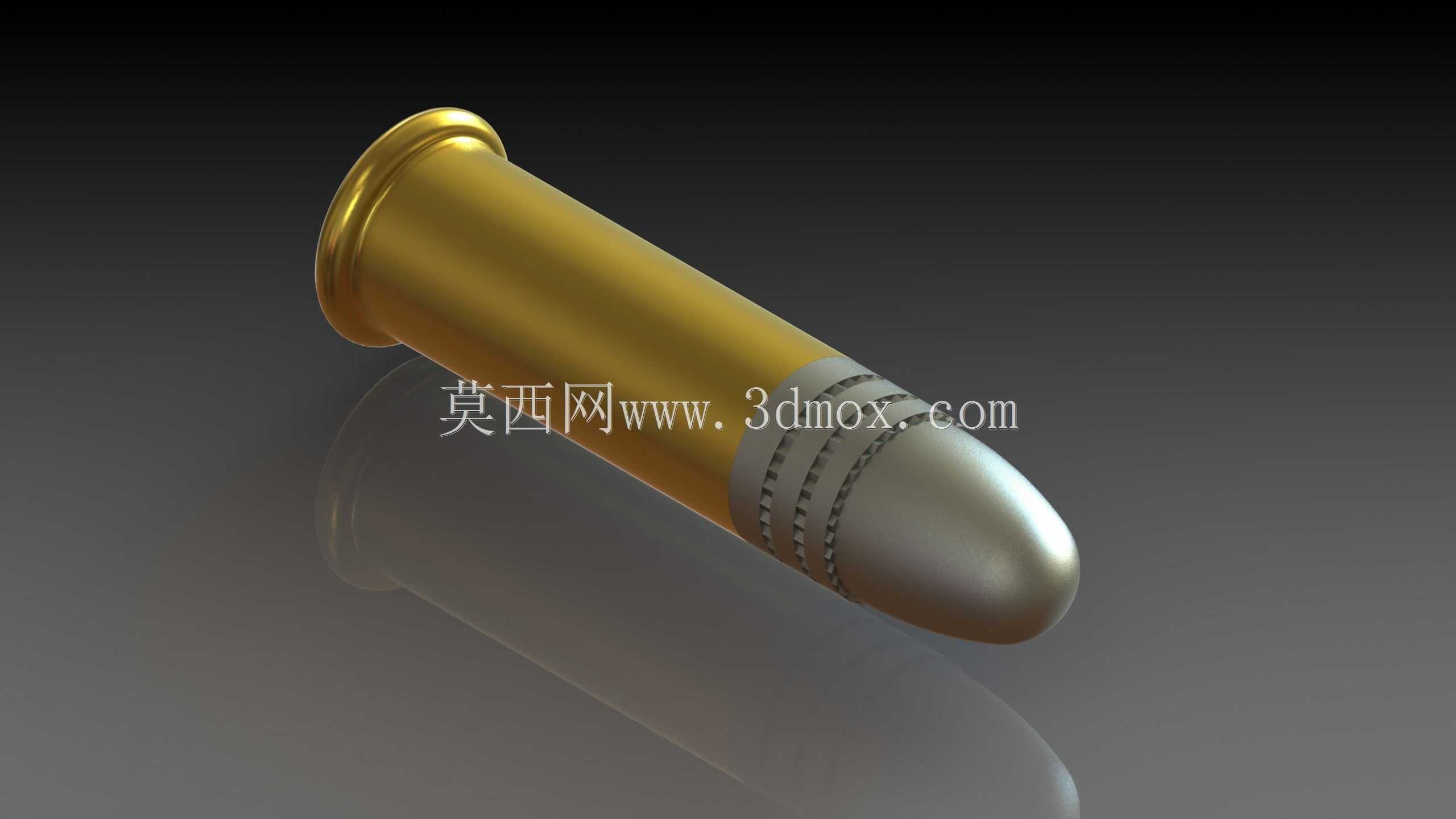

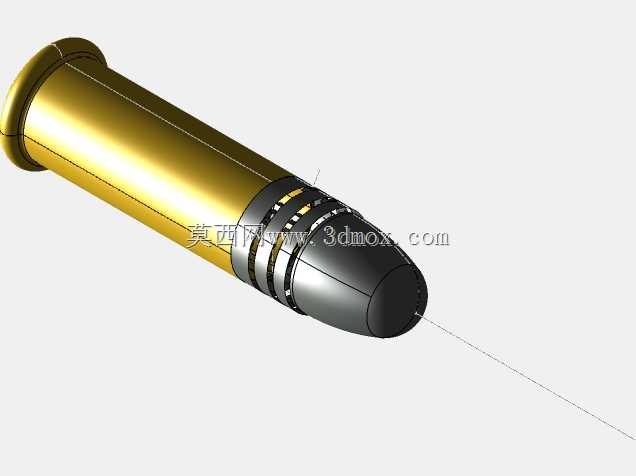

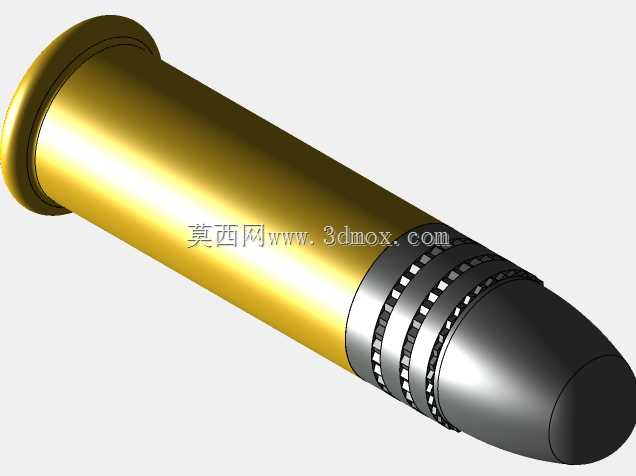

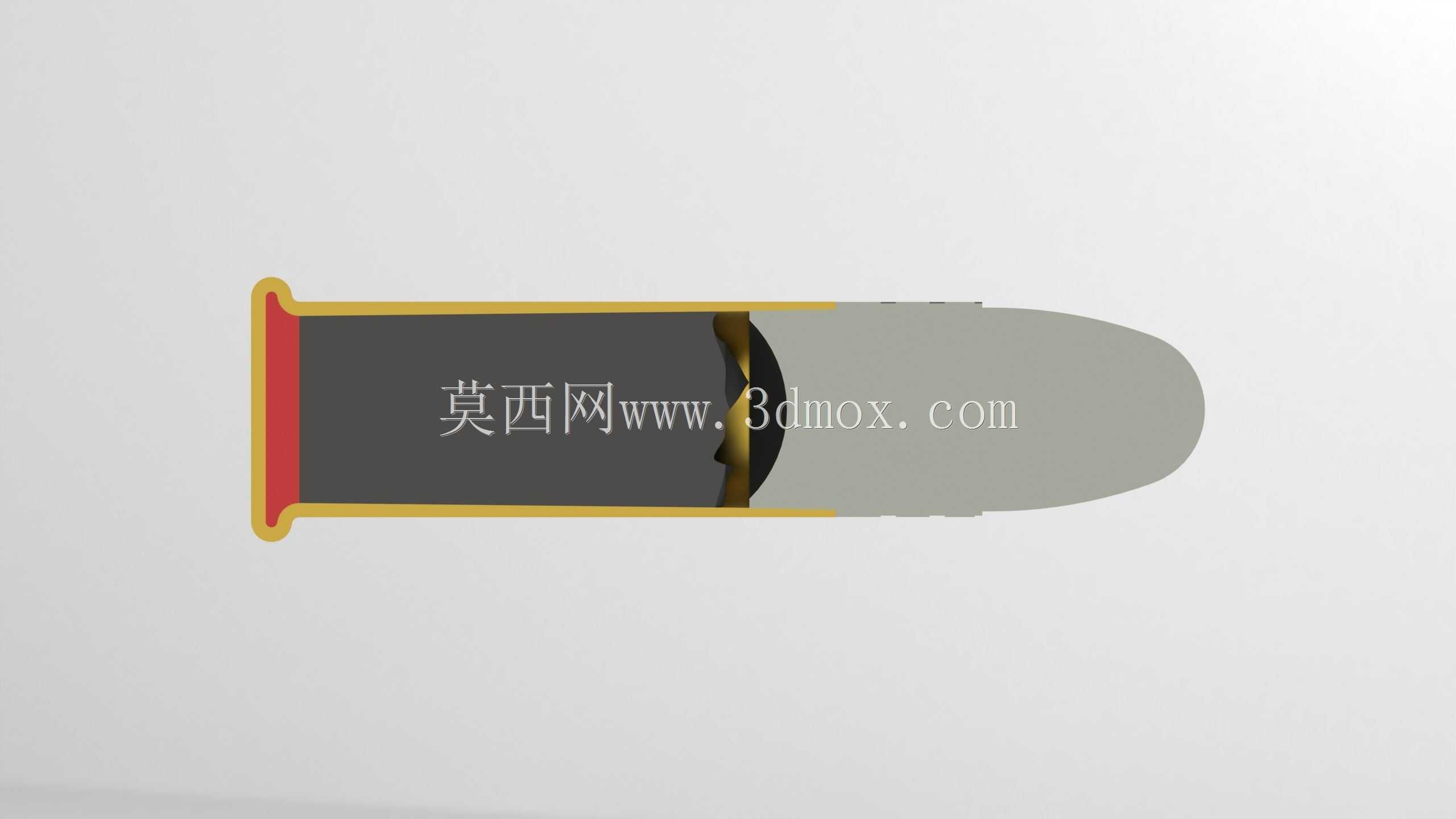

在轻武器结构研发、射击训练模拟教具开发、弹道仿真验证等场景中，.22长步枪弹的三维结构模型是不可或缺的基础参考载体。这类弹药作为民用射击运动、入门级枪械训练中应用极广的边缘发火弹种，其结构设计的合理性直接关系到供弹流畅性、击发可靠性与弹道一致性。从结构设计逻辑来看，模型完整还原了该型弹药的两大核心组成部分：黄铜材质的弹壳与铅芯被甲弹头，弹壳部分采用拉伸成型的薄壁结构，底部设计有凸缘结构，这是边缘发火弹的典型特征，凸缘尺寸既要满足抽壳钩的抓合定位需求，又要适配弹匣、弹膛的进弹坡尺寸边界，避免供弹过程中出现卡滞、顶弹故障。弹壳口部与弹头的结合位置设计有多道环形紧口凹槽，通过辊压工艺让弹壳材料嵌入弹头表面的压痕内，既保证弹头与弹壳的结合力满足拔弹力要求，又能在击发时让火药燃气完全封闭在弹壳内部，不会出现漏气问题。弹头部分采用圆弧钝头外形，这种外形设计适配低初速下的弹道稳定性，弹头圆柱部直径与弹壳口部内径保持合理过盈量，弹头被甲采用黄铜材质包覆铅芯，既保证弹头在膛线内的嵌入变形能力，又能减少对枪管膛线的磨损。从安装边界来看，该型弹药的整体长度、弹壳最大直径、凸缘直径、弹头直径都严格遵循行业通用尺寸规范，可直接适配对应口径的枪械弹膛、供弹具结构设计校验，在枪械结构设计过程中，设计人员可依托该模型完成弹膛内部尺寸匹配、供弹路径干涉检查、抽壳机构运动行程验证等工作，无需反复加工实物样件进行试配，能大幅缩短轻武器配套结构的研发周期。在模拟训练器材开发场景中，该模型可用于制作等比例的训练用假弹，用于新兵或者射击初学者的装弹、退弹操作训练，避免实弹训练的安全风险，同时也能用于影视道具、军事科普展品的结构展示，让受众直观了解这类小口径步枪弹的内部构造与外形特征。设计过程中对弹壳底部的边缘发火台结构做了精准还原，这一位置是底火药剂的装填位置，击针撞击该边缘位置时挤压内部药剂完成发火，其厚度、硬度的设计平衡了击发灵敏度与弹壳结构强度，既不会因为击针撞击力过小出现哑火，也不会因为壁厚过薄出现击穿透底的安全问题。弹壳内部的药室容积也符合该型弹药的标准装药空间要求，可用于内弹道仿真计算时的容积参数参考，帮助研发人员验证不同装药量下的膛压变化、弹头初速等核心参数。
