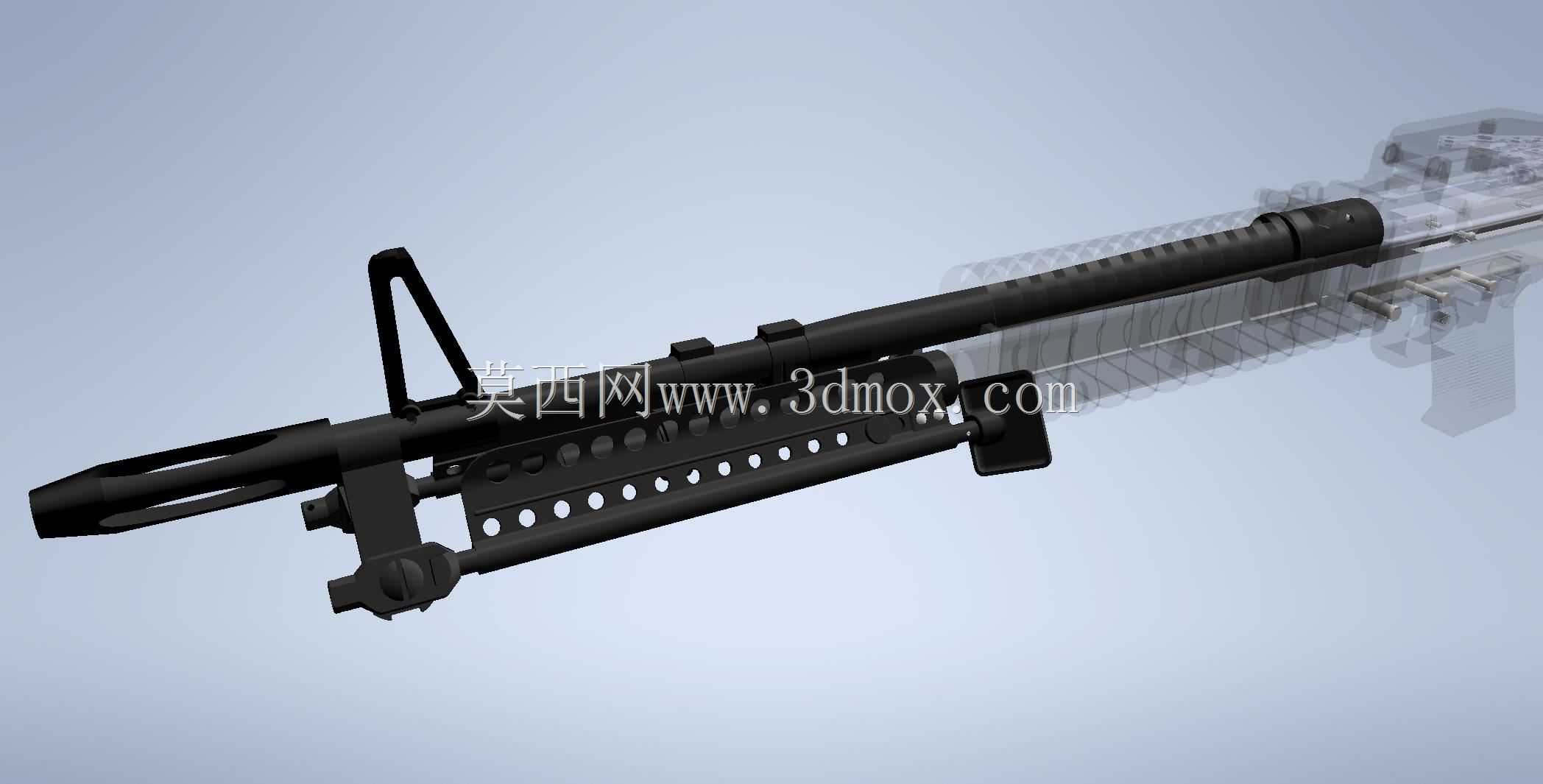

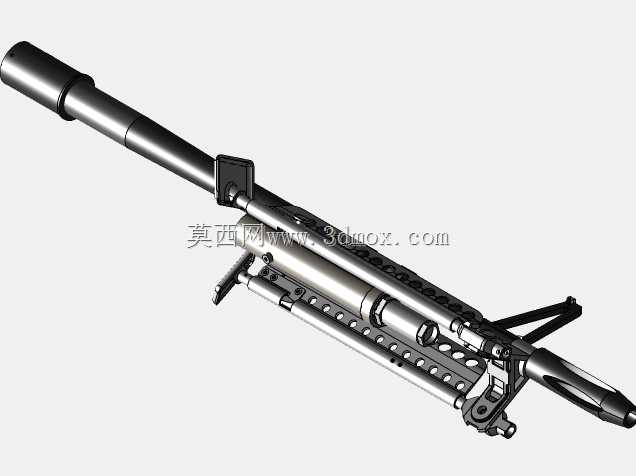

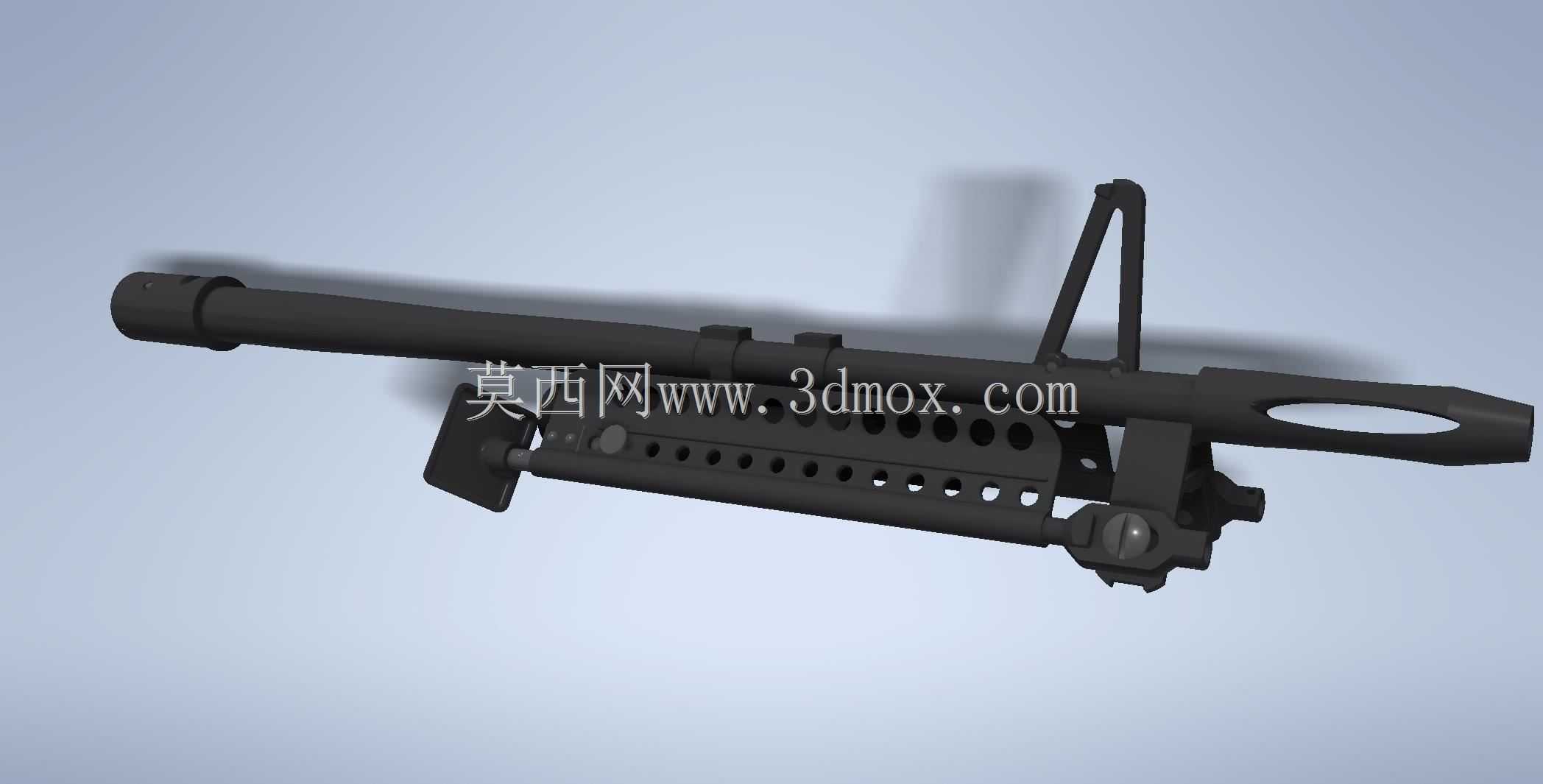

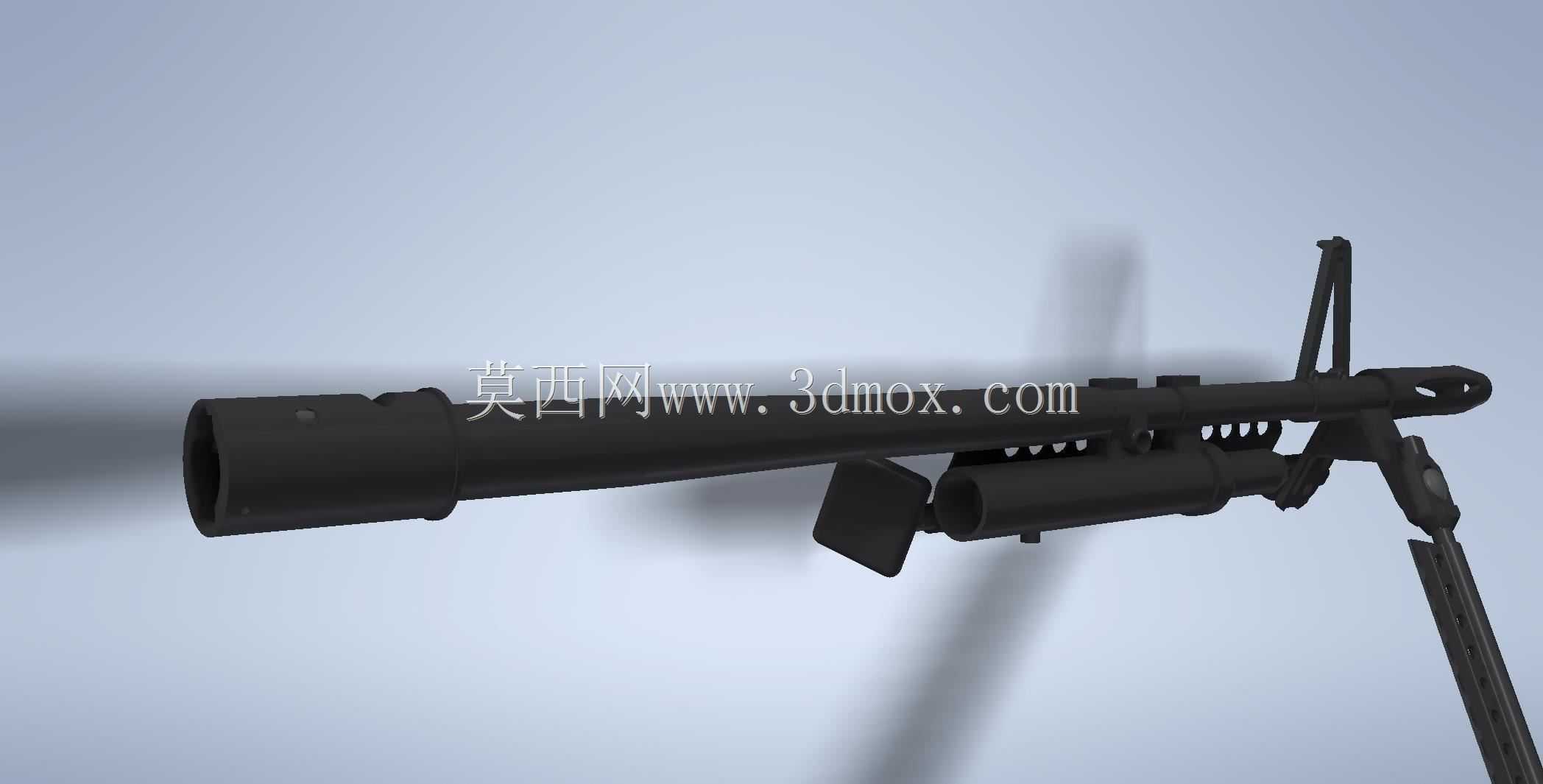

M60机枪活塞筒枪管组件结构设计

该组件属于班组支援自动武器的核心导气与承载结构，在实战场景中承担火药燃气能量传递、枪管定位支撑、持续射击散热、射击姿态稳定的核心作用，直接决定武器连续射击时的可靠性与点射精度。从结构功能来看，活塞筒作为导气系统的核心载体，需要承接枪管导出的高压火药燃气，推动活塞完成自动循环的开闭锁、供弹、抛壳动作，其内壁的同轴度公差直接影响自动机运动的平顺性，设计时需保证与枪管轴线的平行度误差控制在0.02mm以内，避免长期射击后出现活塞卡滞、自动机运动阻力过大的问题。枪管部分采用带散热孔的护罩结构，护罩上的阵列式散热孔经过流体阻力优化，在连续射击时可形成自然对流通道，带走枪管表面积聚的热量，降低枪管温升速率，避免因高温导致的弹道漂移、枪管寿命折损问题；护罩与枪管之间预留0.8mm的均匀间隙，既避免护罩与高温枪管直接接触产生形变，也能减少护罩受热后对枪管固有振动频率的干扰，保障连发射击时的弹着点密集度。两脚架作为射击时的前端支撑结构，采用可折叠式设计，展开后支撑高度适配卧姿射击的人机工程需求，架腿的铰接位置设置有阻尼结构，可在一定范围内调整张开角度，适配不同平整度的射击场地，同时架腿与枪管节套的连接位置经过受力优化，将后坐力直接传递至架腿，避免支撑力直接作用于薄壁护罩导致结构变形。设计过程中对各部件的安装边界做了明确约束：枪管与机匣的连接采用断隔螺纹配合，保证更换枪管时的定位重复精度；活塞筒与导气箍的连接采用圆柱面定位加销钉固定，保证导气孔的对正精度；可拆卸枪管套筒的设置，既为导气结构提供防护，也避免射手在携行时直接接触高温枪管造成烫伤；导气箍位置的气瓶结构用于调节导出的火药燃气量，可适配不同环境温度下的装药燃烧状态，在低温环境下可适当增大导气量保证自动机有足够能量完成循环，在高温环境下减小导气量避免自动机运动速度过快导致的部件撞击损耗。各铰接部位的转动副均预留合理的配合间隙，可在泥沙、扬尘等恶劣作战环境下避免异物卡滞，保证结构动作可靠性，所有外露棱角均做R0.5-R1mm的倒圆处理，避免携行过程中勾挂装具，提升实际使用的便利性。
