1907年专利桑德森步枪刺刀结构

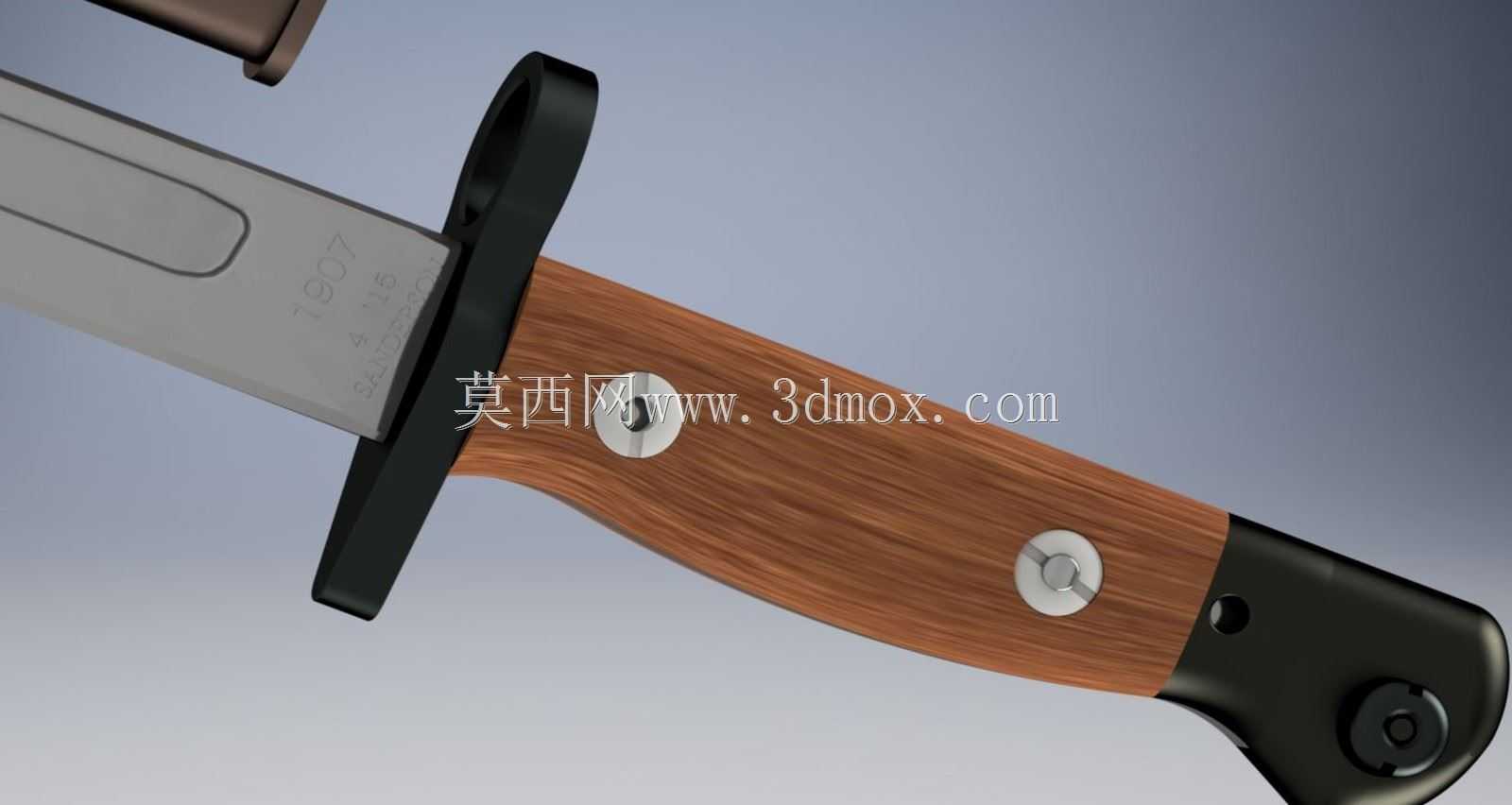

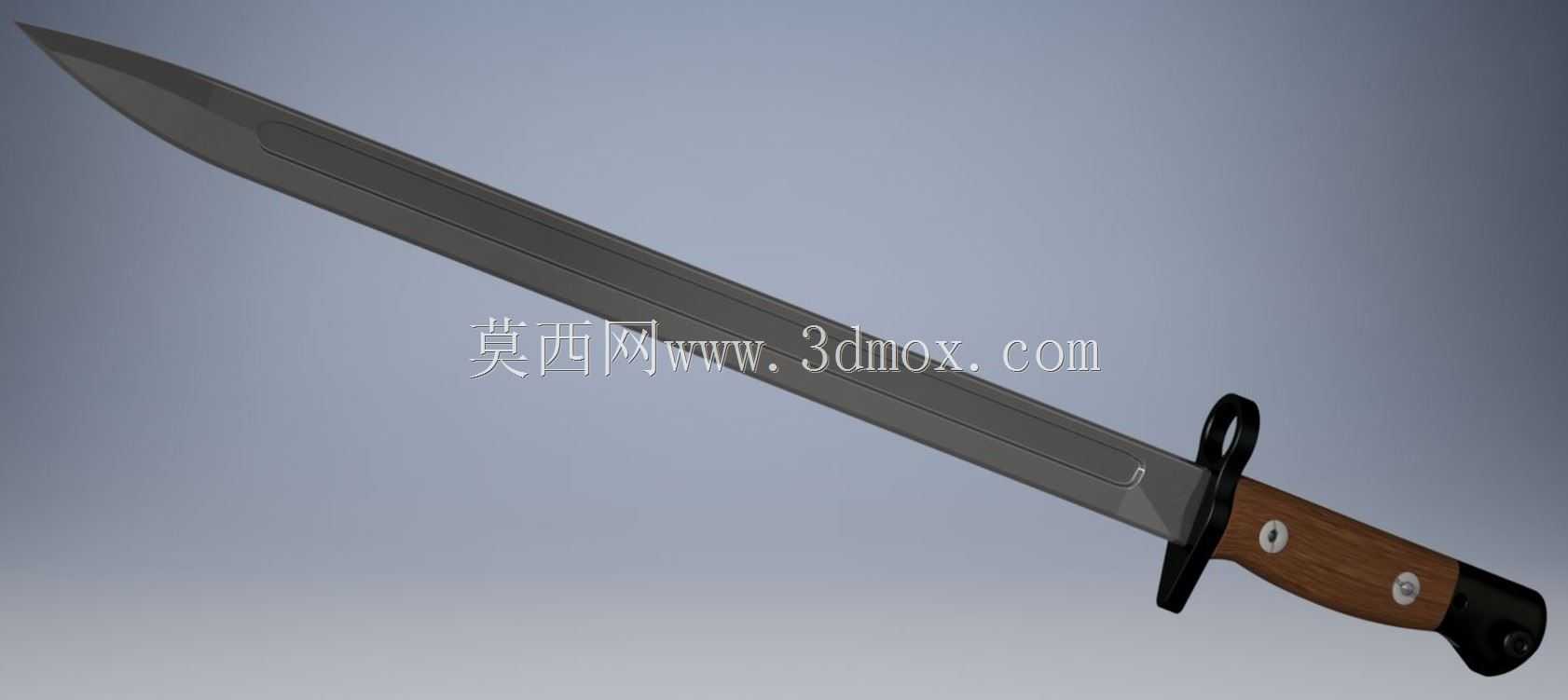

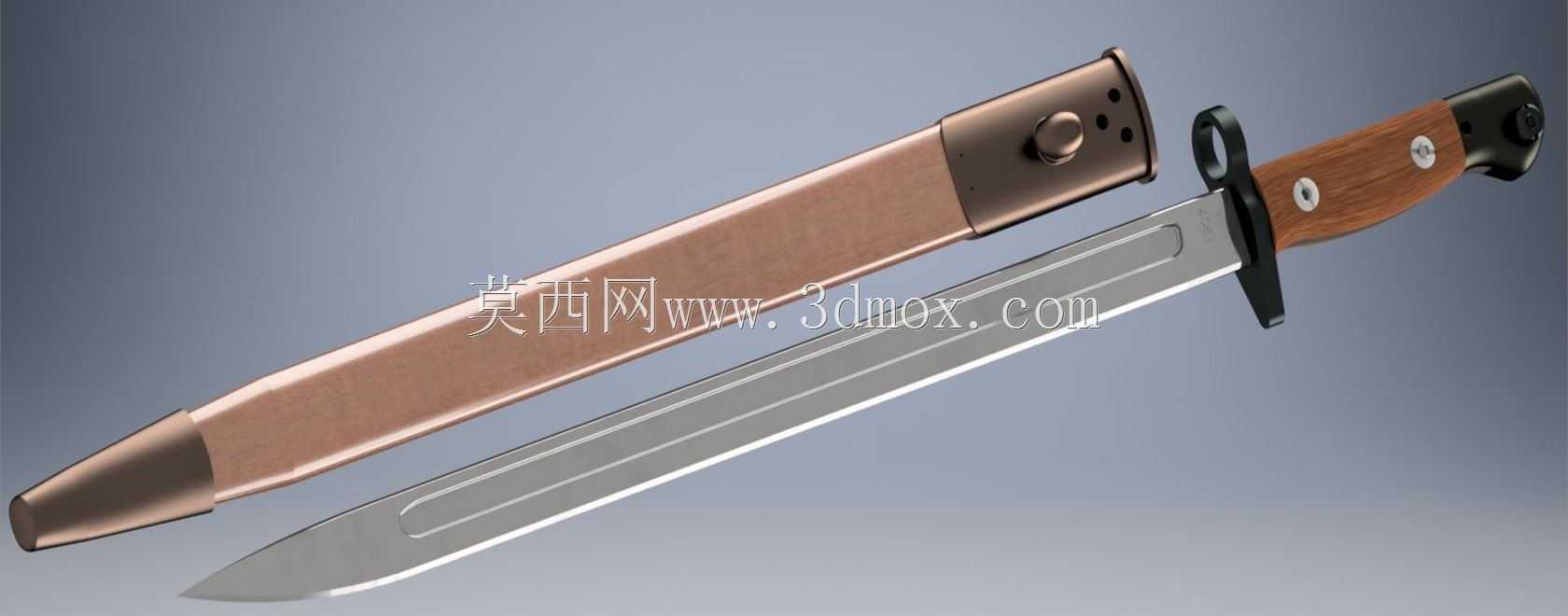

这款刺刀作为栓动步枪的配套近身格斗附件，核心应用场景是步兵近距离白刃作战，同时可作为野外环境下的多用途切割工具使用，适配.303口径带鞘公牛步枪的枪口安装位，整体结构围绕枪械挂载稳定性、格斗握持可靠性、野外作业实用性三个核心方向设计。从结构设计逻辑来看，刀身采用长刃双开锋布局，主刃贯穿刀身全长，刀背靠近刀尖位置做对称开锋处理，既保证突刺时的穿刺穿透力，也能满足挥砍、切削的使用需求；刀身表面设计有纵向血槽结构，并非单纯的装饰结构，一方面可以在保证刀身结构强度的前提下降低整体重量，减少长时间挂载对步枪重心的影响，另一方面突刺后可以快速拔刀，避免刀身被肌肉组织吸附卡滞。刀身与刀柄的连接采用全龙骨结构，刀身尾部延伸段直接贯穿整个刀柄内部，通过刀柄上的两枚固定铆钉与木质握片锁紧，相比嵌入式连接结构，全龙骨设计能承受更大的侧向冲击力，避免格斗过程中刀身与刀柄断裂分离。刀柄部分采用两片式木质握片结构，握片表面做贴合手掌弧度的修型处理，握持时能贴合掌心曲线，减少长时间握持的疲劳感，握片尾部设置金属尾帽，既可以在格斗时抵住掌心防止脱手，也能避免木质握片尾部受撞击开裂。枪口挂载结构设置在刀柄靠近护手的位置，带有配套的枪口套环与枪管下方卡座卡扣，安装时套环对准枪口滑入，卡扣卡入枪管下方的固定卡槽即可完成锁紧，安装后刀身与枪管轴线保持平行，不会影响步枪的正常瞄准射击，拆卸时只需按压卡扣解锁即可快速取下，无需额外工具。护手位置设置有向下延伸的金属挡片，格斗时可以阻挡对方兵刃滑向手部，同时也能避免握持时手指滑向刀身造成割伤。整体外形尺寸严格匹配对应步枪的安装边界，刀身长度不会在步枪携行时触碰地面，刀柄长度适配成年男性手掌握持尺寸，安装后整枪重心偏移量控制在合理范围内，不会对据枪瞄准造成过大负担。刀鞘配套结构设计也充分考虑携行需求，鞘身采用硬质结构，刀身插入后可通过卡扣自动锁紧，避免行军过程中刀身意外滑出鞘体，鞘身设置有挂装结构，可适配步兵腰带挂载位，携行时不会影响战术动作。从三维建模的角度来看，该模型还原了刺刀各部件的装配关系，包括刀身与刀柄的铆接结构、护手与刀身的配合公差、枪口挂装结构的尺寸匹配关系，可用于枪械附件结构研究、历史兵器复原展示、战术装具配套设计参考等场景，建模过程中对刀身曲面弧度、握片人体工学修型、金属部件的倒角处理都做了精准还原，能直观体现早期军用刺刀的设计思路与工程实现逻辑。
