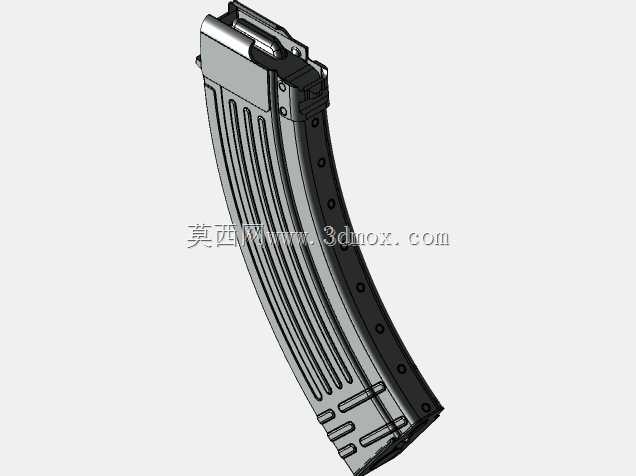

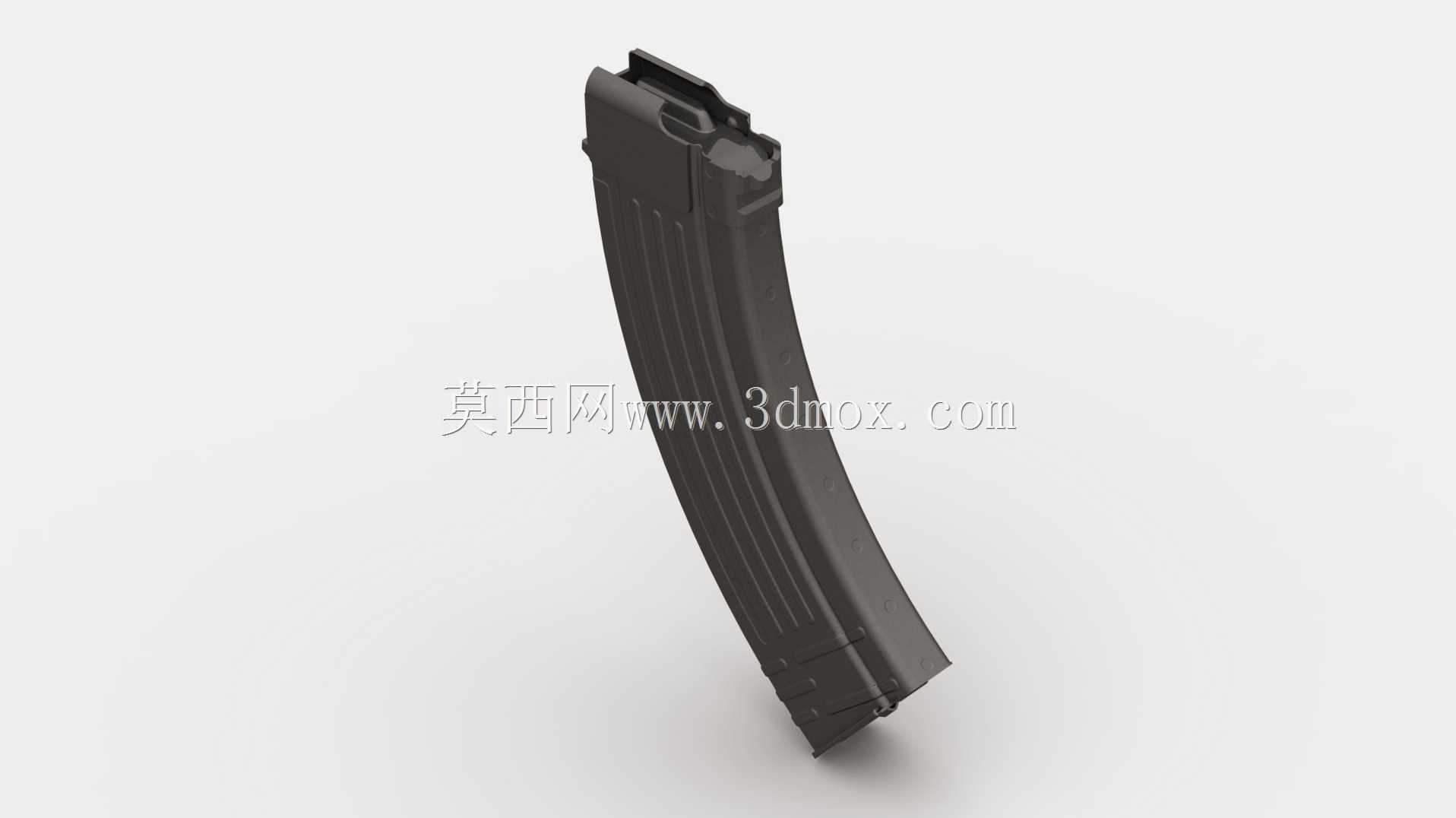

AKM步枪弧形供弹弹匣结构设计

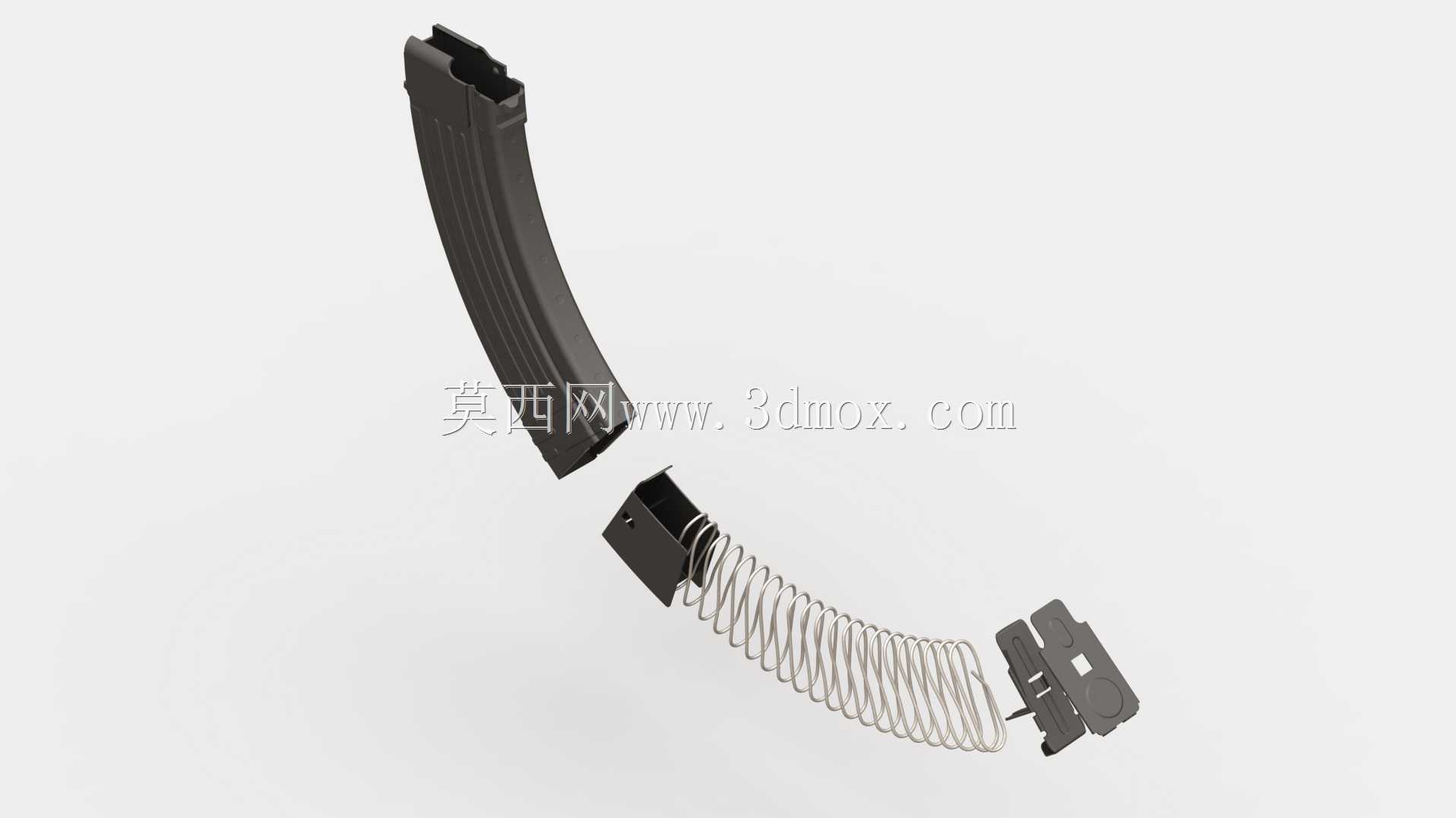

这款供弹部件的三维结构设计，核心围绕AK系列步枪的供弹可靠性需求展开，在轻武器装备配套、战术配件研发、军事模拟训练器材开发等场景中，都能作为核心结构参考件使用。作为自动步枪的核心供弹组件，其核心功能是在射击循环中有序托送枪弹进入供弹位置，保障自动机完成推弹入膛的动作，供弹的顺畅度直接决定整枪的故障率表现，因此结构设计上需要兼顾容弹量、供弹路径曲率、托弹簧力匹配、抱弹口定位精度等多维度的工程要求。设计过程中参考了实物的测绘尺寸，针对7.62mm口径步枪弹的锥度特性，采用弧形弹匣壳体结构，让每一发枪弹在弹匣内的排布角度都能适配弹壳锥度，避免枪弹在托送过程中出现卡滞、歪斜的问题，相比直形弹匣，这种弧形结构能在相同容弹量下压缩整体纵向尺寸，同时降低枪弹排列的角度偏差。壳体外侧设计有纵向加强筋，既可以提升薄壁壳体的抗形变能力，避免磕碰、挤压后壳体变形导致供弹故障，也能在换弹操作时提供明确的触觉定位，方便射手在盲操作状态下快速识别弹匣安装方向。抱弹口位置采用双侧定位凸台结构，对最上方的两发枪弹形成稳定的限位约束，保证枪弹在推弹过程中的初始位置精度，避免出现双弹上膛、弹尖卡入坡膛等故障。托弹板的型面完全匹配枪弹的外形轮廓，在托弹簧的作用下始终保持对最下方枪弹的稳定承托，上升过程中与壳体内壁的间隙控制在合理范围，既不会因为间隙过大出现晃动偏斜，也不会因为间隙过小出现卡滞。安装接口部分完全适配AK系列步枪的弹匣仓标准尺寸，插入后通过弹匣卡笋的定位槽实现可靠锁紧，安装到位后抱弹口与枪管轴线的相对位置严格符合供弹线路的设计要求，保证推弹过程中枪弹能顺利沿导弹斜面进入弹膛。整个结构的曲面过渡都做了简化优化，在保证关键安装尺寸、功能尺寸精度的前提下，去除了非关键位置的冗余细节，既可以用于结构原理演示、装配实训教学，也能作为影视道具、仿真训练器材的结构设计参考，帮助设计人员快速理解AK系列供弹系统的工作逻辑，在相关配套产品开发时缩短结构验证周期，减少实物测绘的重复工作量。
