带0.5-28螺纹的枪口补偿装置结构

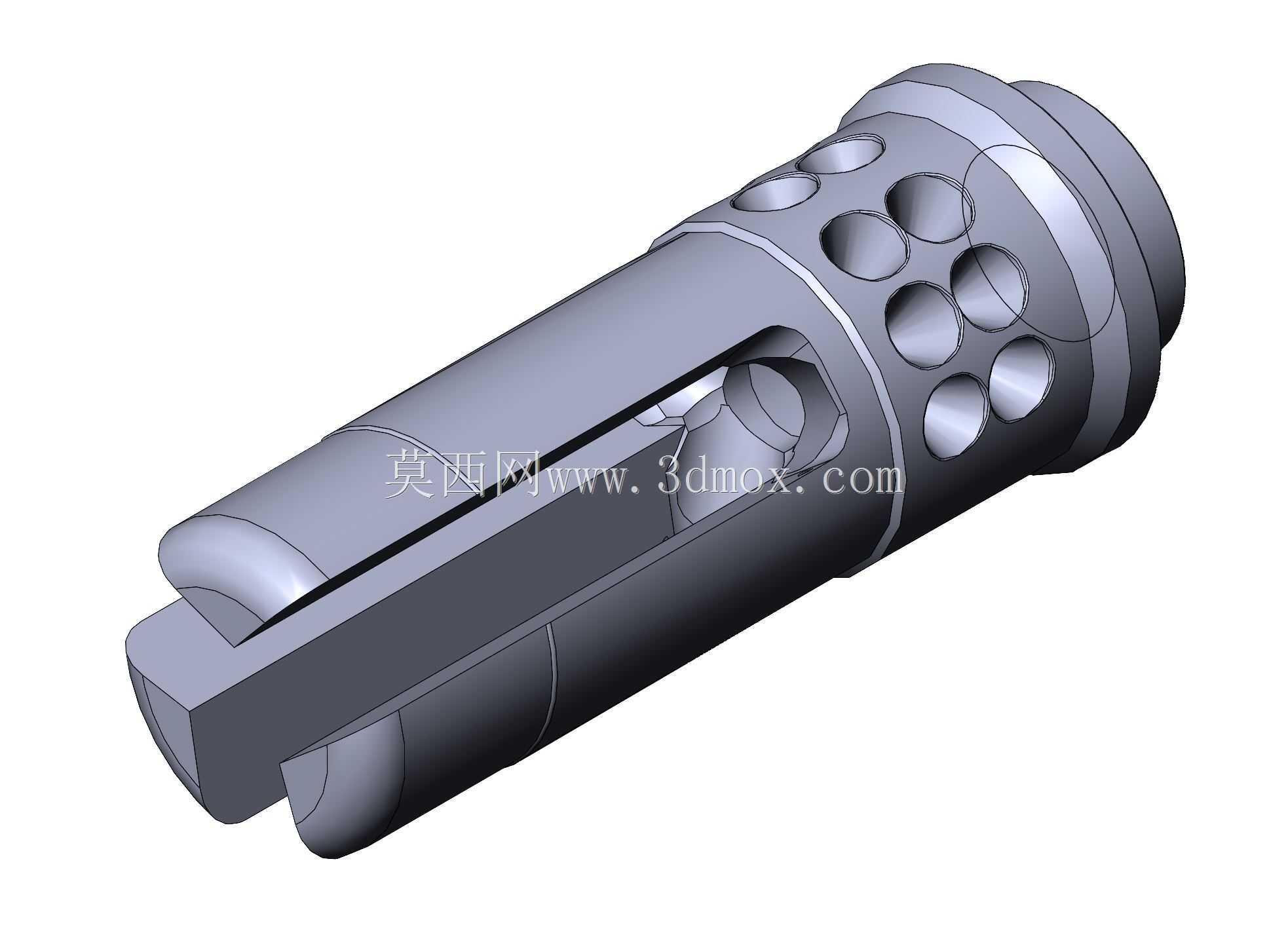

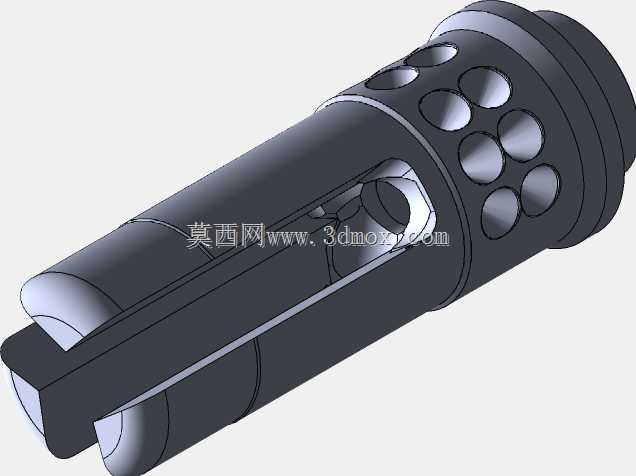

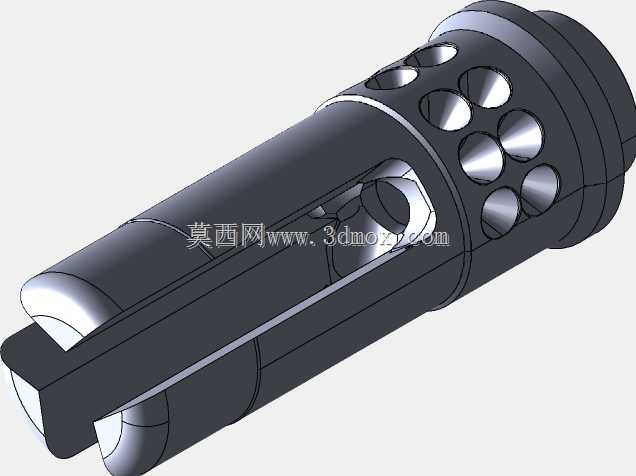

这款枪口补偿装置主要适配采用0.5-28螺纹接口的轻武器，在实弹射击场景中，核心作用是抑制枪口上跳与后坐冲量，帮助射手在连续击发过程中更快恢复瞄准线，提升速射状态下的弹着点密集度。从结构设计来看，装置主体采用圆柱式基体，侧壁开设多组对称分布的圆形导流孔，靠近发射口的位置设置多道纵向开槽，这种开孔布局并非随意排布，而是通过调整火药燃气的侧向导出方向与流量，将部分原本向前喷出的燃气导向侧后方，利用燃气反作用力抵消枪口上抬的力矩，同时纵向开槽可以进一步分散燃气流，减少射击时的枪口焰对射手视线的干扰。装置尾部加工标准0.5-28外螺纹，安装时可直接旋入对应规格的枪管枪口螺纹段，螺纹配合长度经过匹配设计，既保证连接强度满足连续射击的冲击载荷要求，又不会出现旋入过深顶碰枪管内膛的问题，安装后整体与枪管保持同轴，避免因偏心影响射击精度。外形上，装置整体外径控制在合理范围，不会遮挡枪械自带的机械瞄具视野，表面的导流孔边缘做了倒角处理，既可以减少应力集中，提升零件在反复冲击载荷下的结构强度，也能避免尖锐边角在携行过程中勾挂装具。在实际使用场景中，这类补偿器多用于民用竞技射击、战术训练等场景，设计时需要兼顾减重与结构强度，基体壁厚经过反复校核，在保证燃气导流空间足够的前提下，尽可能降低整体重量，避免过多增加枪口端重量导致枪械重心过度前移，影响据枪的平衡性。从建模逻辑来看，该零件以回转体为基础特征，先完成主体圆柱与螺纹段的构建，再通过阵列特征完成侧壁导流孔的排布，纵向开槽采用切除特征实现，所有开孔的位置、孔径大小都经过力学与气流特性的匹配，确保燃气导出的反作用力能够精准抵消枪口跳动的力矩，同时不会因为开孔过多导致主体结构强度不足，承受不住火药燃气的反复冲击。
