枪械击发机构用MP5撞针结构设计

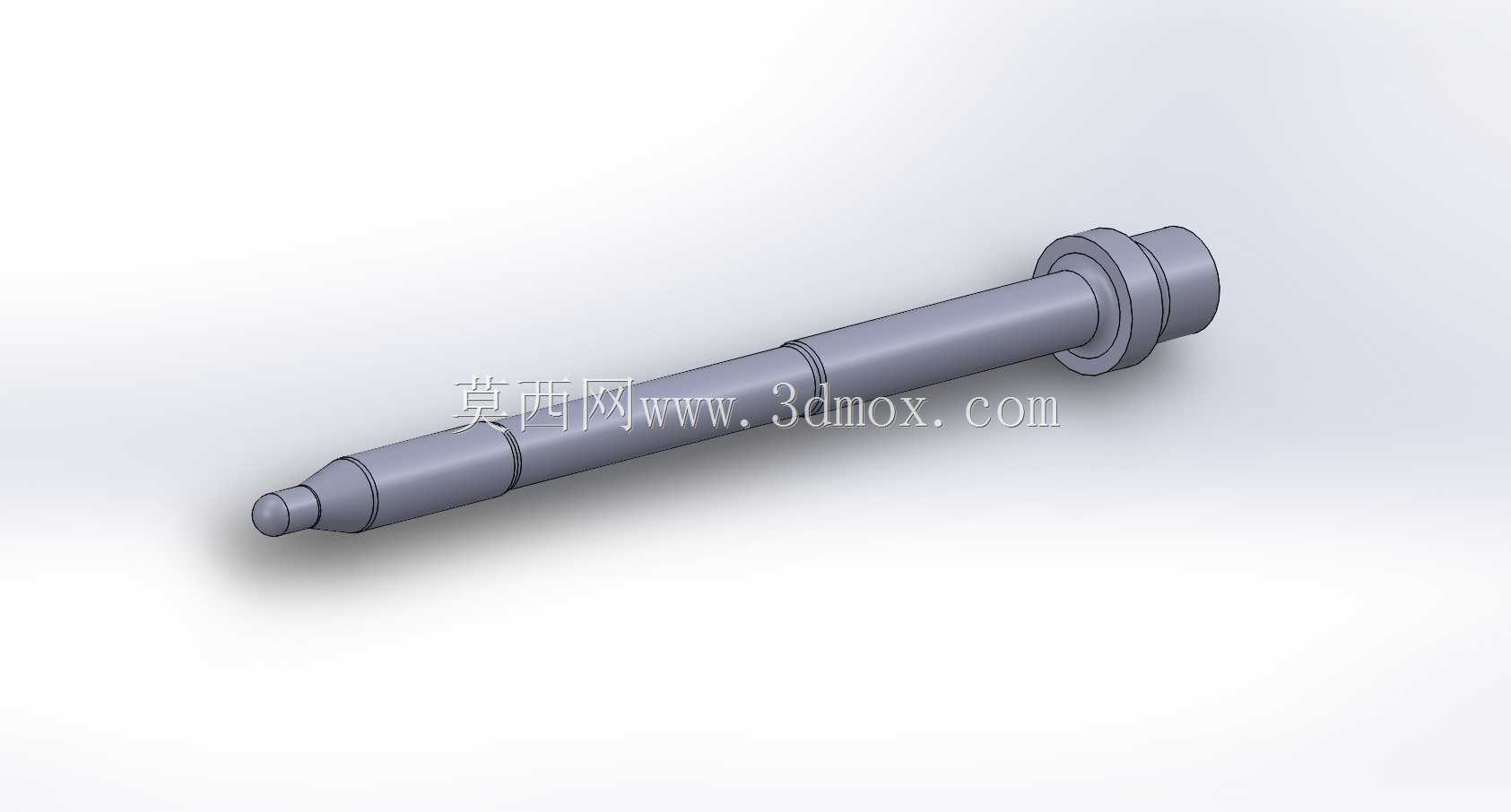

该零件为自动武器击发机构核心传动件，主要适配MP5系列自动武器的击发动作执行需求，在枪械击发循环中承担撞击弹药底火、完成点火击发的核心功能，是保障武器击发可靠性的关键受力零件。从结构设计来看，零件整体采用细长轴类布局，头部为适配底火窝的圆弧过渡击发端，避免尖锐棱角击穿底火造成漏烟、断针故障，杆部设置多段阶梯轴结构，既可以在击发运动过程中与机匣内的导孔形成滑动配合导向，保证击发时撞针的同轴度，避免偏斜撞击造成的击发无力或者底火击穿问题，尾部的凸缘结构用于承接击锤的撞击力，同时作为轴向限位结构，限制撞针的前进行程，防止撞针突出弹膛端面过长引发安全隐患。在实际应用场景中，该零件需要承受高频次的瞬时冲击载荷，每次击发过程中，撞针在击锤的撞击下沿轴向快速滑动，头部以规定的冲击能量撞击弹药底火，完成击发动作后在回针簧的作用下复位，等待下一次击发循环，全自动射击模式下，零件需要在短时间内承受连续的往复冲击，因此结构设计上对杆部的同轴度、各段过渡圆角的应力释放都做了针对性处理，避免应力集中造成的疲劳断裂。从安装边界来看，零件的外径尺寸与机匣内的撞针安装导孔为间隙配合，配合间隙控制在合理范围内，既保证滑动顺畅无卡滞，又避免间隙过大造成的撞针歪斜，尾部凸缘的外径大于导孔内径，形成可靠的轴向硬限位，头部击发端的伸出长度经过严格匹配，保证在击发到位时刚好能够可靠击发底火，又不会过度伸入弹膛。设计过程中针对零件的受力特点，对杆部的薄弱位置做了直径优化，在保证整体刚度的前提下尽可能降低运动件质量，减小往复运动的惯性冲击，提升全自动射击模式下的动作可靠性，各段阶梯的过渡位置均采用圆角过渡，避免热处理和冲击载荷下的应力集中，头部击发端的圆弧半径经过匹配设计，既保证足够的压强触发底火，又不会因为接触应力过大击穿底火壳体。
