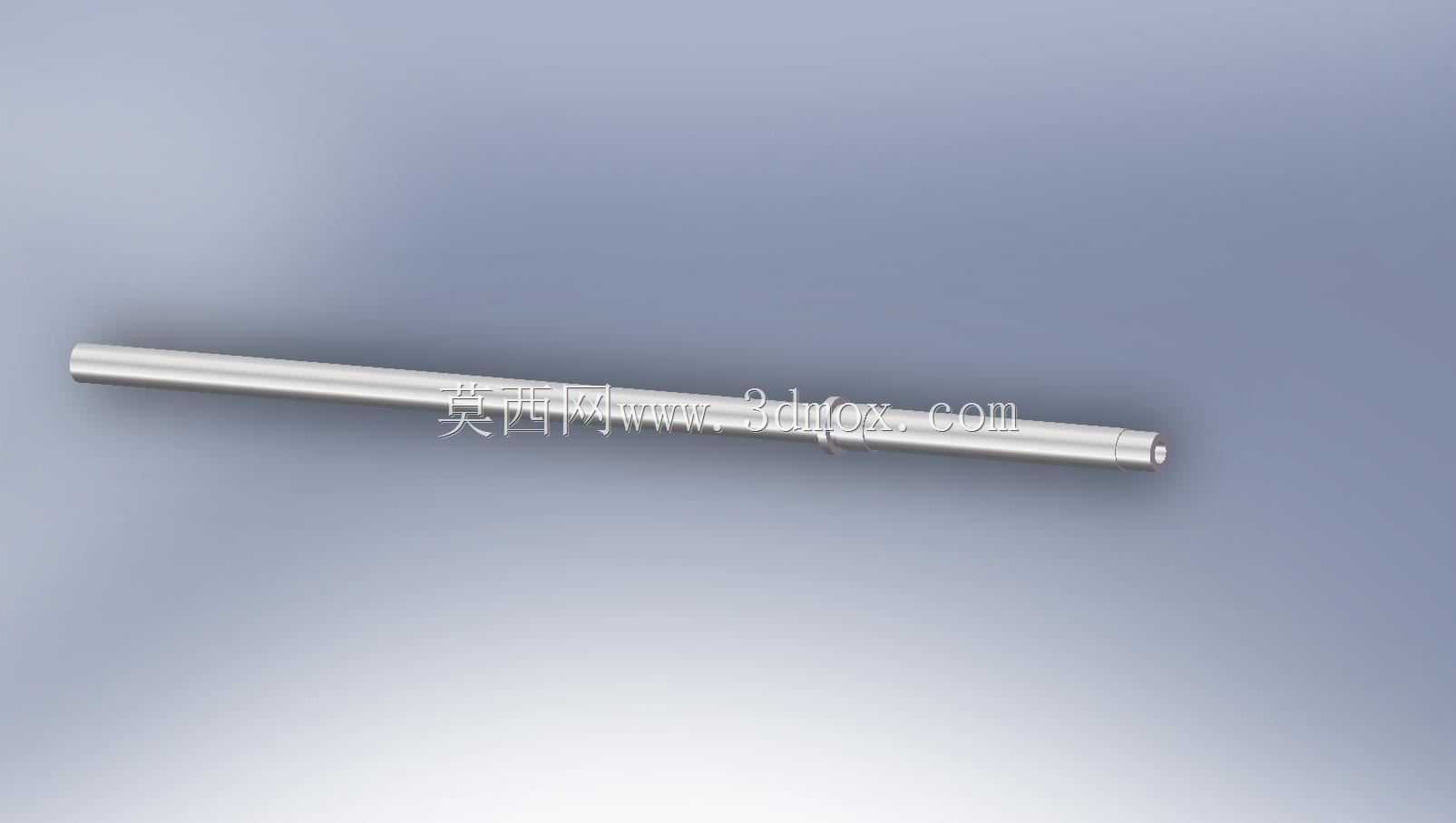

UZI半自动微型枪管结构三维数模

该零件作为轻武器发射系统的核心导向构件，主要承担射击过程中弹头的导向、密闭火药燃气的核心作用，在民用射击运动器材、战术训练模拟设备、影视道具制作等场景中均有对应的结构参考需求，建模过程完全还原实装构件的功能特征，可直接用于结构原理演示、装配干涉验证、周边配套零件的适配设计工作。从结构设计逻辑来看，整体采用细长等直径圆柱主体构型，外圆面全程做同轴度公差约束设计，避免装配后与节套、护木等周边零件出现卡滞，外表面预留的环形定位槽，主要用于与护木固定环、导气结构（对应型号适配结构）的轴向定位，装配时无需额外打销即可实现轴向限位，减少装配工序的同时保证重复拆装的定位精度。管口位置做了微小的内倒角处理，既可以避免日常携行过程中管口磕碰变形导致的射击精度下降，也能在弹头出膛瞬间减少气流扰动对弹道的干扰，尾部的配合段做了直径收窄设计，与机匣节套的配合面采用小间隙配合公差，保证闭锁状态下枪管尾部与弹膛的同轴度，避免击发后出现弹壳断裂、弹头偏磨的问题。从安装边界来看，整体轴向长度适配微型UZI的紧凑布局，安装时不需要对原有护木结构做额外裁切，外圆直径与标准护木内衬的安装孔完全匹配，设计时已经考虑了不同材质护木的热膨胀余量，在连续射击导致的枪管升温工况下，不会因为热膨胀出现护木卡滞、变形的问题。建模过程中对管壁厚度做了等比例还原，对应位置的壁厚可以承受常规射击工况下的膛压载荷，内部膛线区域的结构做了简化示意处理，若用于加工生产可直接在对应特征基础上补充膛线参数即可，不需要重新构建主体外轮廓。对于从事轻武器周边设计、战术装备研发、模拟训练器材开发的结构工程师来说，该数模可以直接调入装配体完成整体布局校验，省去从零开始测绘构建枪管主体的时间，也可作为教学演示中讲解枪管定位结构、膛口导向原理的直观演示载体，帮助初学者快速理解细长管状枪械零件的设计要点与装配约束逻辑。
