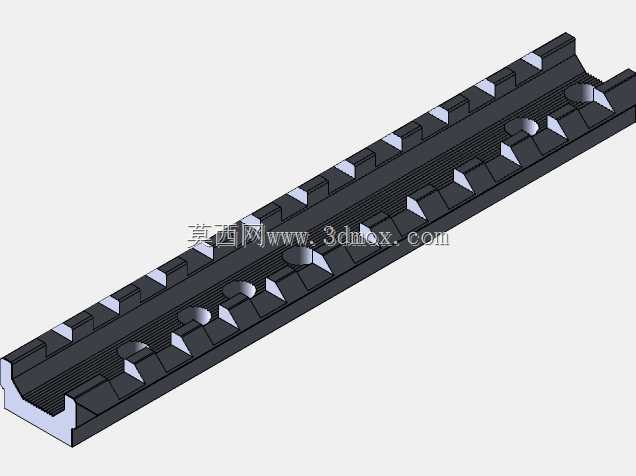

120mm规格皮卡汀尼战术导轨结构

这款长度120mm的皮卡汀尼导轨，是轻武器战术附件挂载体系里的核心适配部件，日常在轻武器改装、战术装备搭建、模拟训练器材装配场景中被大量使用，核心作用是为各类战术附件提供统一标准的安装接口，解决不同规格战术附件的通用挂载问题，避免因接口不匹配导致的附件无法固定、定位偏移问题。从结构设计来看，这款导轨严格遵循通用皮卡汀尼接口的尺寸规范，导轨主体采用等距分布的梯形卡槽设计，卡槽的间距、槽深、侧边倾角都经过标准化校核，每一段卡槽都能与战术附件的锁紧卡笋精准契合，安装时只需将附件卡笋对准卡槽推入，拧紧锁紧装置即可完成固定，重复拆装后的定位精度偏差可控制在极小范围内，能满足瞄准镜、战术手电、激光指示器、前握把等多种附件的挂载需求。导轨的安装基面做了平整化处理，基面预留了沉头安装孔，安装时可通过沉头螺钉将导轨固定在装备的适配平面上，沉头孔的深度经过设计，螺钉锁紧后头部不会突出导轨基面，既不会干涉附件的滑动安装，也能避免尖锐凸起造成的剐蹭问题。导轨两侧的受力边做了加厚处理，在挂载较重附件时不会出现形变，反复拆装锁紧也不会出现卡槽磨损松旷的问题，能承受战术操作过程中的冲击载荷，保证附件在震动工况下不会出现移位。在实际选型使用中，120mm的长度属于中等规格，既可以满足单一大尺寸附件的安装需求，也可以同时并排挂载两个小型战术附件，适配多数短管枪械、战术护木的安装空间，不会因为导轨过长超出装备边界影响操作，也不会因为长度不足无法挂载所需附件。建模过程中对导轨的所有棱角都做了微小的倒角处理，既符合实际机加工的工艺要求，避免锐边割手，也还原了量产导轨的真实细节，导轨的卡槽根部做了应力释放的圆角处理，避免长期受力出现应力集中导致的开裂问题，整体结构完全贴合实际量产产品的工程要求，可直接用于结构参考、模拟装配、3D打印验证等场景。
