仿测Dp28枪械枪机锁紧螺栓结构

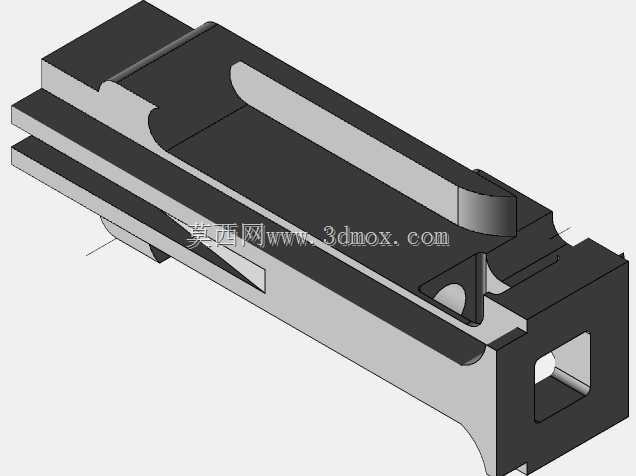

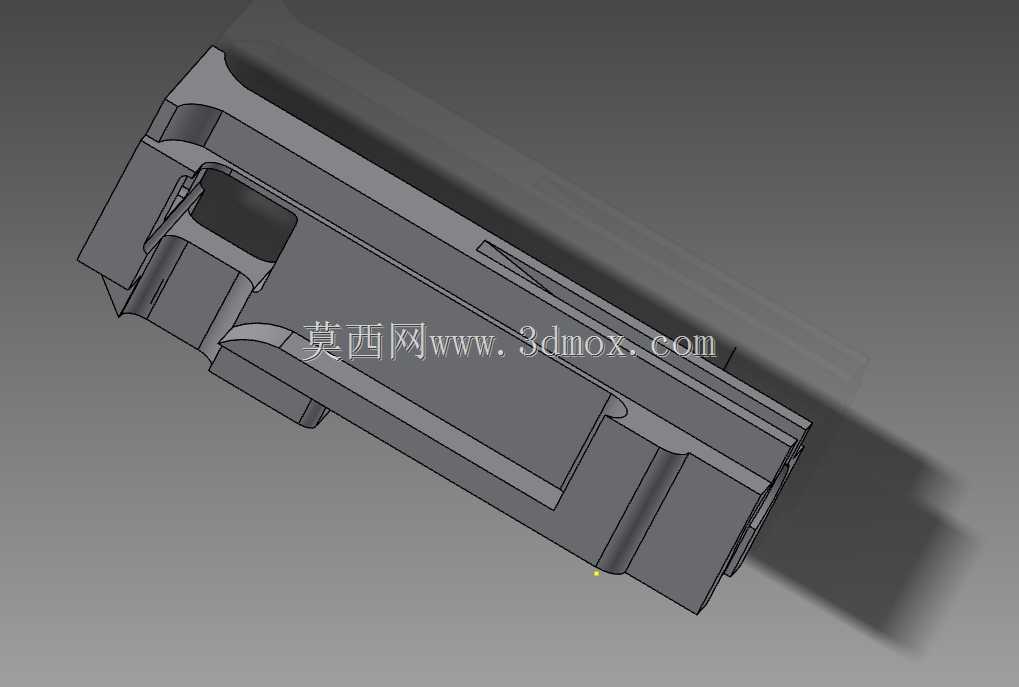

这款螺栓结构属于枪械自动机系统的核心锁紧承载零件，主要适配Dp系列轻武器的枪机闭锁工况，在枪械击发循环中承担膛压承载、枪机限位、开闭锁行程导向的核心作用，是保障自动循环动作可靠性的关键受力构件。从实际装配场景来看，该零件安装于枪机框与节套之间的配合腔体内，前端闭锁凸笋嵌入节套闭锁支撑面时，需承受7.62mm口径弹药击发时产生的数千牛瞬时膛压反作用力，因此结构设计上优先保证受力路径的连续性，避免应力集中导致的疲劳断裂问题。设计过程中由于没有原厂工程蓝图作为基准，所有尺寸均通过实物逆向测绘获得，测绘过程中优先保证核心配合尺寸的精度，比如闭锁凸笋的啮合宽度、开闭锁导槽的行程角度、与枪机框配合的导向面公差，均控制在0.02mm的偏差范围内，确保装配后开闭锁动作无卡滞。外形结构上采用多段阶梯式轴类布局，前端设置两个对称的闭锁凸笋，凸笋根部做R0.8的圆角过渡，分散击发时的剪切应力；中段开设螺旋形开闭锁导槽，导槽表面粗糙度控制在Ra1.6，降低与枪机框导柱配合时的滑动摩擦阻力；尾段设置限位台阶，与复进簧座端面配合，确定枪机闭锁时的轴向定位基准。安装边界方面，零件最大外圆直径27mm，总长度28mm，装配时需保证与节套同轴度误差不超过0.03mm，否则会出现闭锁不到位、弹底间隙超差的问题，进而引发断壳、炸膛等严重故障。从结构特性来看，该零件没有设置额外的弹性防松结构，依靠闭锁凸笋与节套支撑面的刚性啮合实现锁紧，配合表面均做硬化处理，表面硬度达到HRC45-50，可承受连续射击时的反复冲击载荷，测绘过程中对易磨损的导槽工作面预留了0.01mm的磨损余量，保证长期使用后的动作可靠性。对于枪械结构设计从业者、轻武器原理教学演示场景，该结构可作为典型的枪机回转式闭锁零件参考，清晰展示刚性闭锁螺栓的受力路径设计、配合公差选取、应力集中规避的工程思路，也可用于自动机循环动作的运动仿真验证，测试开闭锁行程中的动力特性匹配情况。
